船用液压舵机工作原理详解 核心结构与运行流程全解析

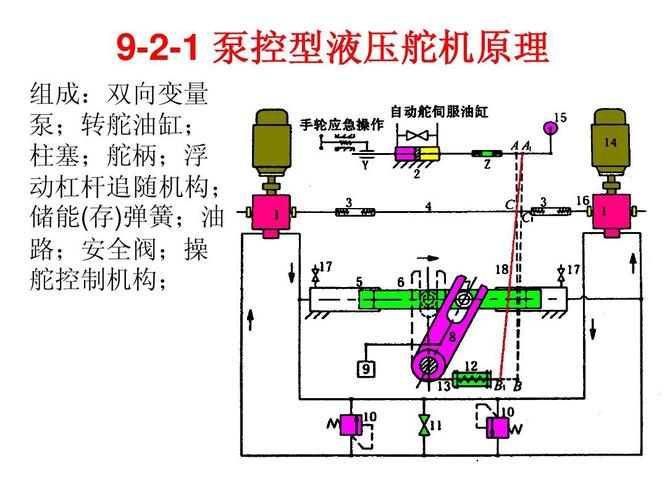

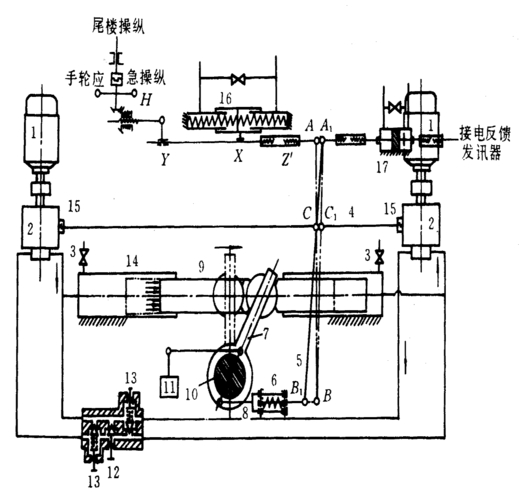

01船用液压舵机的核心基础结构

在常规应用场景之中的船用液压舵机，主要是由四大核心部分共同构成的，其所有结构的设计，都是按照《钢质海船入级与建造规范》（中国船级社2024版）的相关要求来进行配置的。

1. 信息输入单元，它包含驾驶室舵轮，还有操舵信号传感器，其作用是负责把操作人员给出的转舵指令，转化成对应的电信号或者机械信号，然后将这些信号传递给后续的控制模块。

2. 液压动力单元，它是由两套电机构成的，这两套电机是互为备用的，它们用来驱动液压油泵，还有电控控制阀组、储液油箱以及安全溢流阀组成，按照相关规范的要求来配置双系动力，如此一来能够保障当单套系统出现故障的时候，依然可以正常地操舵句号。

3. 执行传动单元，常见的是四柱塞式动力油缸啮合舵柄结构，依靠此结构把液压油产生的液压力，转变为推动舵杆旋转的机械驱动力。

4. 能够实时回传当前实际舵面角度数据至控制终端，从而形成使其避免偏转超出安全限制范围的闭环控制的反馈校准单元，是由舵角位置传感器以及限位保护装置所共同构成的。

02完整的分步工作运行流程

就拿平常3000总吨货运船在沿海航线操作左满舵的典型情形来说，它的整个工作流程是这样的：

1. 舵轮被操作人员于驾驶室向左转动，直至抵达对应左满舵的限位位置，操舵信号传感器马上精准采集到转舵指令，此指令范围自0°至35°，该控制信号径直传输至舵机的控制模块里。

2. 控制系统自动判断当下正在使用的液压泵处于没有负载的待机情形，紧接着启动相应的动力电机促使油泵进行运转，在这个时候控制阀接收到转向的指令从而自动调节阀组的通路，引导具有压力的液压油注入动力油缸左侧的相应腔室。

3. 那液压油所具备的稳定且持续的压力，促使油缸内部的柱塞，朝着外部匀速伸出伟创动力舵机，有四只柱塞是错位啮合的，其驱动着舵柄，进而带动整个舵杆，同步朝着左侧进行旋转，而水下连接着的舵叶，也跟着持续朝左侧发生偏转呢。

4. 舵角反馈传感器，安装于舵杆基座位置，不间断地采集实时舵角数据，持续把偏转角度数据传至驾驶室的舵角显示面板，当舵叶精确转至设定的35°左满舵位置时，控制模块即刻发出终止信号，将控制阀组回接到中位卸荷状态。

5. 此时，舵机油缸两侧封闭的油液伟创动力，形成了稳固的闭锁效果，在没有新的操舵指令输入的情形下，舵叶会牢牢地固定在已设定好的偏角位置，船舶自然而然地保持着向左转向的航行状态。

在《中国远洋运输集团船舶机电运维操作指引（2025版）》里，实测的行业通用数据表明，这类常规液压舵机，在从发出操舵信号开始，直至抵达最大为35°舵角的整个过程所花费的时间，普遍被控制在8秒以内，这是完全契合国际海上人命安全公约SOLAS所规定的转舵速度安全要求的。当在航行的时候，一套液压动力组遇到突发故障，控制系统能够自动在花费2秒的时间内，快速且没有障碍地切换到备用液压动力单元，并且全程依旧能够持续维持正常的操舵功能，不会对航行的安全造成任意影响。

03核心运行逻辑的关键判断

其本质核心工作原理是，船用液压舵机设法借助小体积的液压控制系统，来达成巨大扭矩力的无损耗输出，并且搭配闭环式的舵角实时反馈机制，得以最终实现快速、精准、稳定控制船舶转向的目标。即使海上强风浪对舵叶产生冲击力干扰，封闭液压油路闭锁所形成的刚性结构，依然能够牢牢维持设定舵角不发生意外偏移，相较于电动舵机，它具有可靠性更高、输出扭矩更大、应对突发冲击能力更强的应用优势。

04对应一线从业人员的实用行动建议

1. 在每次开航之前，存在着必填此项检查的情况，那得严格依照规范所给出的要求，完成舵机从连续3次左满舵到右满舵的整个全程操舵测试进程，要悉心去查看两套动力系统的切换功能状态是不是全然正常，还得留意油箱之内的液压油油位是不是处在标线区间范围之内，一旦发现异常，要在第一时间进行处理，以此进而杜绝带隐患开启航行。

2. 长期处于靠泊停航状态的时间段，每间隔7天，就要安排值班轮机员，对舵机油泵进行15分钟以上的空载常态化试运行操作，还要做好运转记录，以此避免因液压油长期静置分层而出现元件卡阻这种常见故障。

3. 日常维护管理环节，要按照船级社检修规范里维护周期的要求，每半年定期对液压油进行取样送检检测，对于变质程度超标的液压油，要在第一时间彻底更换，以此保障整个液压传动系统一直保持最优的工作状态。
