舵机输出轴花键尺寸详解：标准、测量与选型指南

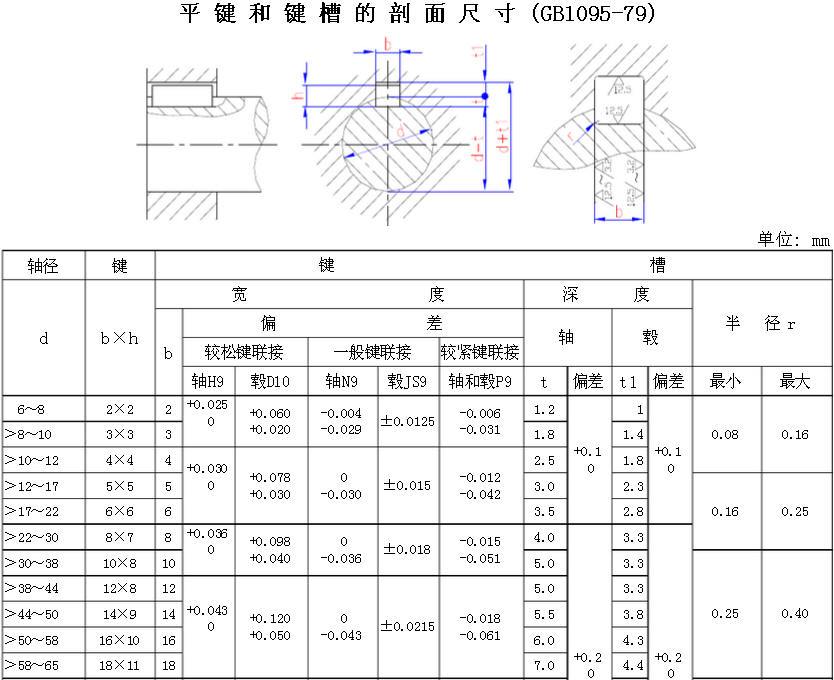

01舵机输出轴花键的核心参数与常见标准

并非单一尺寸的舵机输出轴花键，它是一个由多个参数所定义的组合，理解这些参数乃是正确选型的基础。

1. 齿数：指输出轴上花键凸起的数量。这是最核心的标识参数。

2. 大径：指通过花键齿顶的圆的直径。

3. 小径：指通过花键齿根的圆的直径。

4. 压力角：齿廓的倾斜角度，影响齿的受力状态。

在业余领域，在教育领域，在机器人领域，最普遍采用的是源自遥控舵机的 “T数”标准，这是一个简化的行业习惯称谓，通常会与大致的大径关联，以下是几种最常见的情况：

用于机器人关节以及中型机械臂这些场景的25T花键，这可是当下最为主流的那个标准，它的大径一般是Φ6mm也就是大约6毫米，根据生产制造商以及具体的型号来看，小径说不定会有点不一样，可大径Φ6mm乃是识别25T舵机的关键特性。

存在一种被称作24T花键的，属于较早期的标准，其大径一般是Φ6mm，有部分型号的舵机，特别是模拟舵机采用了这个标准，当它和25T标准器件混合使用时要格外留意，虽说大径是一样的，然而因其齿数不一样，所以不能直接进行互换。

三爪的那种，也就是十字盘花键，它常常出现在9g微型舵机上面，它的输出轴可不是标准的花键样式，而是有着三个凸起的那种“十字”形状的结构呢，跟它相匹配的是有着三个凹槽的摆臂，它轴的直径一般是 Φ3.5mm。

一种重要的提示是，仅仅知晓“T数”这件事，对于精确匹配这个行为而言，那是还不够的，一定要还在此同时去确认大径尺寸才行。比如说吧，若干一些特殊规格的舵机这种东西，它有可能标称是25T，然而却采用并非Φ6mm的大径。所以呢，最为可靠的那种方式，是去进行实物测量这个行为，或者是去查阅官方规格书。

02如何准确测量与确认舵机输出轴花键尺寸

当您无法确定手头舵机的花键规格时，遵循以下步骤进行测量：

1. 进行准备工具这一操作时，有如下建议可供选择，那就是使用精度精确到0.01mm的数显游标卡尺来开展相关工作。要是没有数显游标卡尺的话，普通卡尺也是能够使用的，只不过普通卡尺在精度方面相对来说会稍微弱一些，会存在一定差距。

2. 测量齿数：直接清点输出轴端面的凸起齿数。这是最简单的一步。

3. 测量大径时，要把卡尺的测量爪跨在相对的两个齿顶上伟创动力，要保证测量方向通过圆心，然后读取数值，还要再度进行测量时更换不同方向并求取平均值，以此来提升准确性。

4. 测量小径时，需把卡尺的测量爪伸到相对的两个齿槽根部去测量，对于小尺寸舵机而言，做这个操作的时候要谨慎，要保证卡尺爪和齿根有良好的接触。

5. 明确，要做的事情是记录与比对这么多项数值结果，也就是我们此刻讲具体内容，将测量得出的齿数，还有大径值，拿去跟上述所提及的常见标准进行比对。比如说，假使一个测量得到的结果呈现为“25个齿。大径约6.00mm”，那么在这种情况下，就能够基本判定它属于标准的25T。这里的25T是一个类似编号，括号里跟着的是（Φ6mm），也就是这样规格的舵机。

行动方面的建议是，在去购买替换舵机或者配套摆臂之前，一定要对现有的舵机输出轴展开实际测量，并且要把“齿数”以及“大径”当作双重确认的依据伟创动力舵机，这可是避免采购出现错误最为有效的办法。

03选型、匹配与安装的核心要点

根据针对尺寸所具备的理解，于实际运用当中，要留意以下这些关键要点，从而达成需求的完整闭环，如此这般：

1. 刚性切合标准：操纵器输出杆的花瓣键跟承载连接体（摆动臂、轮胎轮圈、联轴装置）的内花瓣键全都适配。齿的数量、外径、内径任一项不契合也许会展显装嵌艰难、传动滑动、齿部磨耗甚至断开。

2. 材质跟强度方面的考量：输出轴以及与之匹配的部件的材质会对承载能力产生影响。金属齿轮舵机的输出轴一般是钢制的，其强度是比较高的。跟它相匹配的摆臂同样需要选择尼龙加纤或者金属材质，要防止因用纯塑料摆臂去驱动大负载，而导致摆臂内花键出现滑牙的情况。

3. 安装注意事项：

安装时，确保舵机回中（处于中立位），再将摆臂对准花键安装。

运用恰当的螺丝，这里一般是M2螺丝或者自攻螺丝，再配合垫片来紧固摆臂，以此避免出现松动的情况。螺丝的长度不适合过长，不然会出现顶住舵机内部齿轮的情形。

负载的施加，处于舵机标称扭矩所涵盖的范围以内，防止因为出现过载的情况，进而致使花键遭受剪切而损坏。

04结论与最终行动建议

核心观点再次强调，舵机输出轴花键尺寸的关键在于，“齿数”跟“大径”的搭配，当中25T/Φ6mm当属眼下最为通用的标准。仅仅依靠单一参数，像只晓得25T这种情况，是没办法保证机械兼容性的。

强化结论的行动建议：

1. 优先进行查找，在针对具备明确型号的舵机条件之下哟 ，先是要途经产品官网 ，以及数据手册等具有权威性的来源之处 ，去查找其输出轴所拥有的规格呢。

2. 进行测量验证的时候，要是没有资料能够去查询，那么就要马上运用游标卡尺来开展齿数的实际测量，以及大径的实际测量。

3. 再次确认，采购配件之际，要向供应商清晰明确地提供“齿数”以及“大径”这两个参数，比如说“需要匹配25齿、大径6mm输出轴的摆臂”，接着要求对方予以确认。

4. 进行负载评估，需依据应用场景的受力状况，挑选恰当的舵机扭矩规格，还要匹配件的材质，以此保障整个传动链具备可靠性。

按照上述步骤去做，您能够成体系地处理舵机输出轴花键的匹配难题，高效率地达成机器人关节、操控或者其他自动化项目的机械整合工作。
