航模舵机工作原理及控制方法详解

01航舵机的基本结构与工作原理

负责航模操控的舵机属于闭环位置控制系统范畴，它的实质是伺服电机，其核心的工作流程能够被细分为信号接收这一步骤，还有解码这一环节，以及驱动这个过程，再者是执行阶段，是反馈这一行动，总共五步。

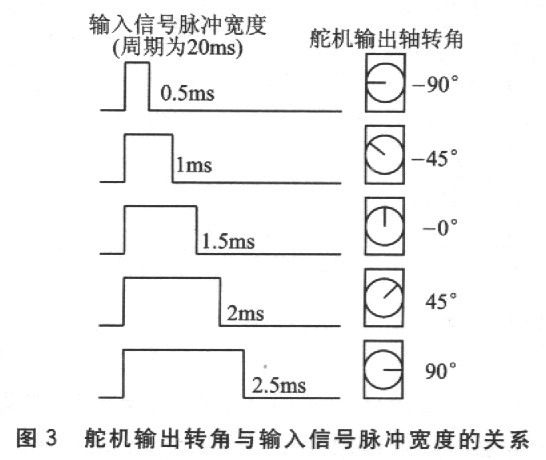

1. 以下是改写的内容：航模接收器发出PWM（脉宽调制）信号伟创动力，这是信号接收，信号接收之后进行解码，舵机控制板会侦测到该信号，并且针对该信号高电平的脉冲宽度开展精确测量，标准PWM信号周期一般是20ms，其高电平宽度在0.5ms至2.5ms之间变动，这种变动对应着舵机输出轴不同的角度（像0到180度）。

2. 控制板会把解码所获取的目标角度，用来跟电位器（或者编码器）实时反馈回来的实际角度作比较，进而计算得出角度误差，这一系列行为就是误差比较与驱动。

3. 电机驱动以及执行部分表现为伟创动力舵机，依据角度误差的大小，还有其方向，控制板依靠H桥，驱动电路，对直流电机实施控制运作，会使其呈现正转状态，或者反转状态，又或者停止状态。而这是达成精准驱动非常关键的要点。

4. 电机的驱动力，经过齿轮组（一般是2至3级），进行转速的降低，以及扭矩的放大，从而满足航模舵面驱动对于高扭矩的需求，这一过程叫做齿轮减速。

5. 舵机输出轴借助机械结构跟电位器的转轴相连接，这是位置反馈的一种方式。输出轴转动之际，电位器的阻值会跟着产生线性变化。此变化会形成一个跟输出角度成比例的电压信号。该电压信号会反馈给控制板。通过这样的流程，进而完成闭环控制。

02航舵机的核心参数与选型要点

当进行舵机选择之际，要留意下述那些跟性能以及使用存在直接关联的核心参数，从而去满足不一样航模（像是固定翼、直升机、多旋翼）的需求。

1. 扭矩，其单位一般是kg·cm或者oz·in，乃所指在特定距离时舵机能输出的最大力矩，选择原则为依据舵面大小以及飞行速度估算需要的扭矩，并且留出最少30%的余量，大型固定翼或者3D特技机需要高扭矩舵机。

2. 在某种程度上，舵机转动规定角度所需用到的时间，其单位常常一般而言是秒除以六十度，此即所谓速度。在进行选择的时候，存在着相应法则，对于特技飞行以及直升机锁尾等这类需要快速响应特性的场景来说，去挑选速度较快的舵机例如零点零八秒每六十度这样的。

3. 工作电压方面，常见的工作电压存在两种情况，一种是为4.8V，此为4节镍氢电池所对应的；另一种是6.0V，这个电压是由5节镍氢电池或者2S锂聚合物电池BEC供电时所呈现的。而在选择原则层面，高电压一般而言能够对舵机速度以及扭矩起到提升作用，然而需要去确认舵机、接收机等相关设备全部都支持该电压范围。

4. 齿轮类型：

由塑料或者尼龙制成的齿轮，具备经济实惠的特性，同时运行时较为静音，然而其抗冲击的能力却比较差劲儿，适用于入门练习机。

强度很高可抗较大冲击的金属齿轮，常常被用于受力较大的关键舵面，像升降舵，还有方向舵。

有一种混合齿轮，其核心齿轮是金属材质的，而次要齿轮是塑料或者尼龙材质的，它在性能方面、耐用性方面以及成本方面达成了一种平衡。

5. 尺寸跟重量，被划分成标准舵机，微型舵机，微型薄型舵机等类别，要依据航模设计图纸或者机身空间限制来严格地进行挑选。

03PWM信号控制方法与接线指南

正确连接与控制是舵机正常工作的前提。

标准三线接口：

棕色或黑色线：GND（负极）。

红色线：VCC（正极，通常为+5V或+6V）。

橙色的线，黄色的线，或者白色的线，是（信号线），用来接收PWM控制信号。

控制办法是，运用航模遥控器，以及接收机，或者是单片机的PWM输出引脚，朝着信号线发送标准的PWM波形。步进电机控制器的PWM频率、占空比，需要与舵机规格相匹配。多数航模舵机频率是50Hz，也就是周期为20ms，而等微控制器库能够直接调用相应的舵机控制库函数。

04常见故障排查与维护行动建议

1. 舵机抖动或无法回中：

查看，信号线有没有置身于被干扰状态；审视，电源电压是不是稳定，并且功率是不是充足（给每个舵机分别供电极有可能致使BEC过载）；查证，机械结构有无卡顿阻滞。

行径：运用具备稳定电压功能的BEC（像是5V的未稳压器），增添磁环进而施加滤波举措，查验并且给舵机摇臂以及连杆做润滑剂的涂抹以此查看是否流畅。

2. 舵机不动作（无反应）：

检查：这三根线是不是接错了，或者存在虚焊的情况；瞧瞧供电电源是不是运转正常；查看一下控制信号是不是切实存在的。

第一，采取这样的行动：运用万用表去测量VCC与GND之间的电压。第二，还要采取这样的行动：借助示波器或者另外一个舵机测试器去检查信号波形。

3. 扭矩不足/齿轮打滑：

检查：齿轮是否因堵转而扫齿损坏；舵机规格是否低于实际需求。

采取这样的行动，即去更换齿轮组，这里建议将其升级为金属齿轮，又或者是换用具备更大扭矩的舵机。

4. 日常维护行动建议：

每次飞行后检查舵机及连杆是否有松动、虚位。

尽力防止舵机于极限位置长时间承受力量，像是满舵位被卡住这种情况，电机有可能因为堵转而遭到烧毁。

确保舵机防水（特别是水上航模），或在安装槽内做密封处理。

知晓航模舵机从PWM信号解码至齿轮传动的闭环控制原理，乃是选型、调试以及排障的根基。操作之际严格按照核心参数选型，保证正确接线并顺利供电，还需定期予以机械检查以及有效维护，进而达成航模的精准操控以及稳定飞行。
