舵机控制信号是PWM脉冲吗？一文看懂它的工作原理

01常见的实际场景：为什么你一接上舵机它不会动？

许多人拿到一个舵机，接上电源之后，发觉它仅仅停留在某一个角度，无论怎么拨动，都没有任何反应。这并非是舵机坏掉了，而是由于你未曾给予它正确的控制信号。比如说，你用一个标准的5V舵机给予它电源以及地线；然而若信号线（一般是白色或者橙色线）没有接入任何PWM信号，舵机就会处于“待命”状态，不会自己转动。

02舵机“听得懂”的语言：PWM信号的核心参数

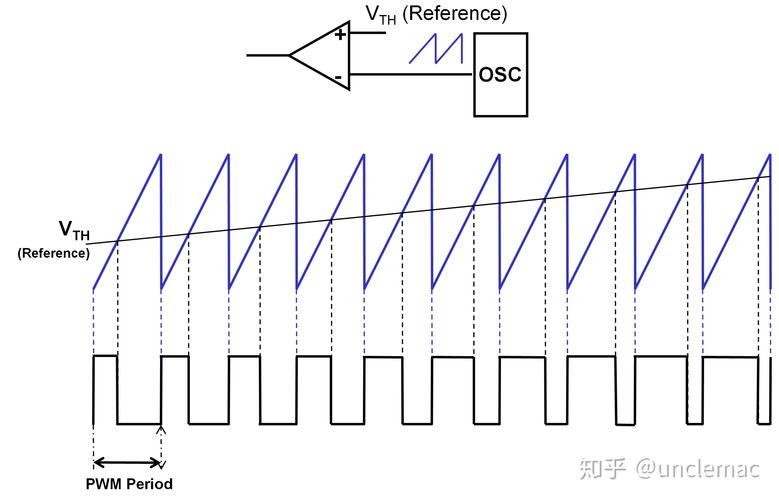

之所以要使舵机实现运转，是由于你得朝着那用来连接舵机的信号线传递出一个符合标准的PWM波。而这个波存在着经由特定方式所确定的两个具有关键性质的参数：

1. 频率（周期）：绝大多数舵机的标准工作频率为50Hz，也就是每20毫秒（ms）发送一个脉冲，这一点极为重要，一旦频率不对信号便会无效。

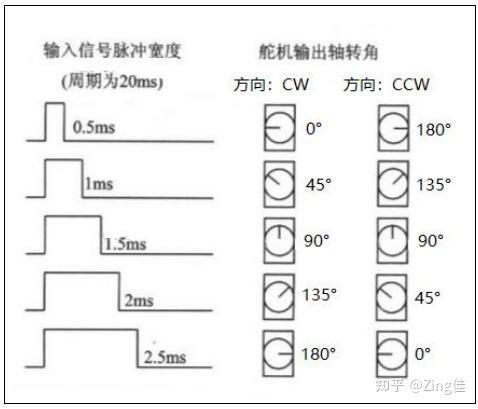

2. 脉冲宽度（占空比），此为控制角度的关键所在。常见的模拟舵机，其角度范围一般是从0°至180° ，与之对应的脉冲宽度关系如下：

0°角度：脉冲宽度约为 1.0 ms

90°中位角度：脉冲宽度约为 1.5 ms

180°最大角度：脉冲宽度约为 2.0 ms

你能够将PWM信号给设想成一种“定时开关”，脉冲宽度要是越短，那么舵机朝着一个方向转动的程度就越大，脉冲宽度要是越长，就会朝着另一个方向转动。此宽度与角度之间呈现着成线性比例的关系。

03实际控制示例：让舵机从0°转到180°

设想一下，你此刻正着手开展一个机器人手臂方面的项目，在此项目里，要使得舵机去带动关节，从那种完全收缩的状态，也就是角度处于0°的情形，转变到完全伸展的状态，即角度为180°的状况。而你仅仅只需要从事两件事情：

，给信号线送去一个PWM波，其频率是50Hz，且脉冲宽度为1.0ms ，而后伟创动力舵机，舵机会转动到0°位置，并且保持在该位置。

第二步，把脉冲的宽度，以平滑的方式，改变至2.0ms，如此一来，舵机就会发生旋转，直至到达180°的位置。

有如下一个非常关键要紧的微小细枝末节需要留意：千万别一次性就从1.0毫秒直接作急剧跳跃式变化到2.0毫秒，为何不能如此呢且听缘由在此，乃是由于舵机的内部用作动力驱动的电机以及相应起到啮合作用的齿轮本身存在着机械限位情况和能够做出响应的速度方面的限制，要是出现那瞬间式的跳变现象就极有可能会致使舵机产生抖舵状况亦或是造成损坏。那正确的应该怎样去实施的办法则是在几十毫秒的时间段范围之内逐步地去改变脉冲宽度的数值，从而使得舵机能够实现平滑顺畅地转动。

04常见误区与高频问题解答

误区一：数字舵机和模拟舵机控制信号不一样。

事实上，数字舵机跟模拟舵机于信号层面的接口全然是相同的，它们都去接收标准的50Hz PWM信号。不同之处在于内部的控制电路处理方式不一样，数字舵机内部存在更高频率的驱动信号，因而得以获取更快的响应以及更低的死区，然而用户端的信号线输入却是完全一样的。

误区二：脉冲宽度是严格的1.0ms到2.0ms。

并非如此。不同品牌以及型号的舵机，其脉冲宽度范围或许会存在细微的差别。部分舵机所允许的脉冲宽度范围是0.5ms至2.5ms，甚至更为宽泛。最为可靠的做法是去查阅你手中那个舵机的官方数据手册，从中找到具体的“最小脉冲宽度”以及“最大脉冲宽度”数值。

误区三：只要接上PWM信号就能正常工作。

需要确保三点均无误，供电电压得适配（诸如5V或者6V等情况），电源要有充足电流（舵机启动瞬间电流有可能达到峰值超过1A），信号线电平应兼容（3.3V系统的单片机或许需进行电平转换）。

05核心观点强化与行动建议

再次着重指出：舵机这个设备，是借助解读PWM脉冲宽度那种微乎其微的变化，进而对旋转角度展开精确控制的。只要你领会了“脉冲宽度等同于角度”这个最为关键的关系，控制舵机这件事就不再让人觉得神秘了。

给你的行动建议：

1. 在你着手去连接舵机之前，要先去确认一下，你所使用的控制器，像是、STM32、树莓派等等这些，是不是能够输出50Hz的PWM信号。

2. 查找你手上舵机型号所对应的的数据手册，去确认它的脉冲宽度范围，这个范围通常会标记在“ ”部分或者“”部分。

3. 一旦碰到舵机出现不转动或者产生抖动的情况，要去查看电源电流是不是足够充足，然后再去检查PWM频率是不是精确地为50Hz。

如果你按照上述提及的方法去进行操作，那么你便能够使得任何符合标准的舵机依据你的指令精准地进行转动。
