Arduino舵机角度控制教程：如何限制在指定范围内转动

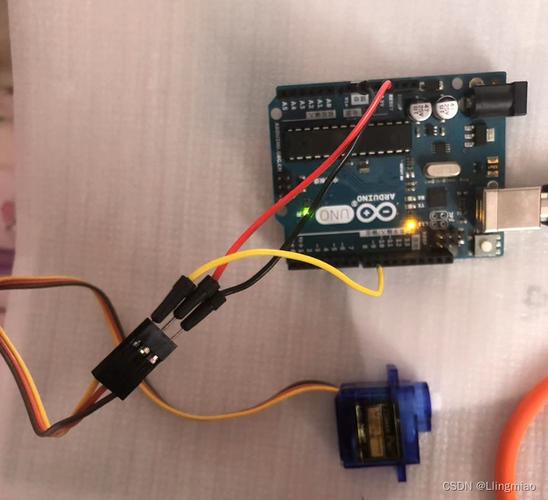

01硬件连接基础

确保舵机已正确连接至：

信号线，一般呈现为橙色与白色相间，它要连接到的PWM引脚，这些引脚包括9号、10号以及11号引脚。

红色的电源线，要连接到5V，或者连接至外部电源，选的时候得依据舵机规格来进行。

地线（棕色/黑色）：连接至GND。

正常情形下为：若是那种舵机能当它在接通电源之后一直呈现出抖动的状态或者没办法抵达指定位置，通常情况下是源于电源供应的电量不够充足。提议运用单独的电源去供应电力，并且要把舵机和共同连接到地线。

02标准控制代码（Servo库）

官方的Servo库，默认运用 write(角度)函数 ，角度界限是从0°到180°。要是想限制转动范围 ，只要传入你所需要的角度值 ，并于程序里设定边界。

#
Servo ;  // 定义舵机对象
int  = 30;  // 设置最小角度
int  = 120; // 设置最大角度
void setup() {
  .(9);  // 舵机信号线接在9号引脚
  .write(); // 初始化位置
  delay(1000);
}
void loop() {
  // 在30°到120°范围内往复运动
  for (int pos = ; pos <= ; pos += 1) {
    .write(pos);
    delay(15);
  }
  for (int pos = ; pos >= ; pos = 1) {
    .write(pos);
    delay(15);
  }
}

03高级控制：使用map()函数转换任意范围

当你有把别的数值，像传感器读数那般，映射到特定的角度的需求之际，map()函数是极具用处的。

int  = (A0); // 假设传感器读取值为0~1023
int  = map(, 0, 1023, 30, 120); // 将传感器值映射到30°~120°
.write();

04直接控制PWM脉冲宽度（微调精度）

对于那些有着更高精度要求的场景，比如说机械臂关节这种情况，能够直接去控制脉冲宽度，通常而言，这个脉冲宽度是五百微秒到两千五百微秒，它所对应的角度范围是零度到一百八十度，通过对范围进行限制，便能够达成角度约束。

.(1000); // 对应约90°（假设中心点）
// 若需限制在30°到120°，可计算对应脉冲：
// 30° ≈ 500 + (30/180)2000 = 833μs
// 120° ≈ 500 + (120/180)2000 = 1833μs
// 在循环中使用该范围即可

05常见问题与

问题：舵机超出设定范围，仍能转到0°或180°？

看看代码里头有没有调用write(0)伟创动力，或者有没有调用write(180)。一定要保证，所有的角度赋值，都在你所设定的范围之内。

问题：舵机响应延迟或抖动？

检测一下电源电压是不是处于稳定状态，把代码里边的delay值给加一加伟创动力舵机，要保证舵机和是共地的。

问题：需要让舵机停留在非标准角度？

付诸使用write(角度)就行，Servo库会自行开展计算PWM脉冲宽度。

行动建议： 立即在你的上运行上述代码，从30°到120°的往复运动开始测试。成功之后，再根据你的项目需求修改角度范围。记住，核心规则只有一条：只向write()函数传入你允许的角度值，并在程序逻辑中强制约束上限和下限。

反复强调核心要点：操控舵机于特定角度范围之内进行转动的实质情况，乃是借助编程规范传递给舵机的角度数值的范围界限，并非去更改舵机的实体结构。只要把握好这一准则，任何角度区间（像是15° 90°、60° 150°）均可顺利予以达成。
