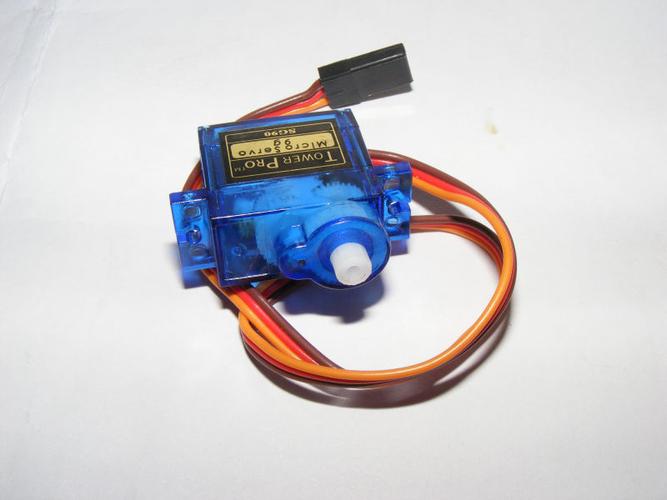

若是你才开始涉猎航模, 或以尝试触及小型机器人, 那么无人机领域, 时常会听闻“9g舵机”此术语。简而言之呢, 9g舵机所指的乃是那类重量大约为9克的微型舵机, 其尺寸着实极为小巧, 主要被应用于对体积以及重量有着严规制约的之类设备里头。它的核心用处在于精准实现角度控制, 就像是去调校遥控飞机的副翼那般, 亦或是操控机器人的关节摆动动作, 再是启动相机云台的转向操作。
其典型重量直接致使9g舵机被称为“9g” , 这类舵机的整机重量一般处于9克至13克的范围之内（具体情况依据外壳材质与内部齿轮类型来确定） , 整体的尺寸, 从长、宽、高方面来讲, 大概在23mm x 12mm x 27mm左右 , 它属于微型舵机里极为常见的一种类型 它拥有标准舵机能实现的基本功能 , 也就是通过接收PWM（脉宽调制）信号 , 将电信号转化成精确的机械角度转动 , 通常能够达成0°到180°的角度控制。
在市面之上存在的9g舵机, 主要是依据其内部具有的齿轮材质以及驱动芯片的类型来进行区分的, 倘若要进行选择, 那么直接去留意这两点便可:
1. 按齿轮材质分：
常被用以标识入门所用产品的塑料制成的齿: 其齿轮是用塑胶也就是 这种材质打造而成的, 成本较为低廉、产生的噪音相对比较小, 然而强度同样是低的、抵抗冲击所具备的能力比较弱, 适合作用于室内范畴较小的飞机、轻型的上面, 价格一般处于十至二十元的区间内。
用于有竞技或者高要求情景的金属齿, 齿轮选用像铜、钢这类金属制成材用, 具备耐磨、抗冲击以及寿命长的特性, 然而价格也很昂贵, 在20至50元的这样范围不等, 被适用于穿越机、充满暴力地飞行, 或者是需要有受力情况的机器人关节之上, 建议以优先的方式挑选金属齿版本为好, 因为会更加耐用。
2. 按驱动芯片分：
模拟舵机, 是运用模拟芯片来驱动的, 其响应速度较为迟缓, 回中精度处于一般水平, 在停止的时候会发出微弱的抖动声音, 它适合那种对于精度要求并非很高的入门场景状态。
数字舵机, 它是采用数字芯片驱动的, 其响应速度相比更快, 回中情况更加精准, 而且停止的时候没有抖动。在大多数针对性能有一定要求的场景之下, 便推荐选择数字舵机。
在选购或使用9g舵机时，下面这几个参数是关键：
重量, 其标准值大概是9克, 不同的型号会存在细微的差异, 像有12克的, 还有13克的, 不过全都在9g舵机的范畴之内。
工作电压, 其常见范围为4.8V至8.4V。电压越高的话, 转速和力矩也就越大。要确认一下, 你的接收机或者控制板输出电源, 是不是处于舵机工作电压范围之内。
对于力矩（也就是扭矩）而言, 其单位是kg·cm（也就是公斤·厘米）。9g舵机在6.0V这个电压时, 典型力矩大概是1.8kg·cm。力矩越大的情况下, 能够带动的负载就越重。要是负载过大的话, 舵机非常容易被烧毁。
其转速, 单位乃是sec/60°, 此为转60度所需的秒数。常见的速度处于0.1 0.12秒/60°的范围, 这是在6.0V时的情况。转速要是越快, 那么动作就会越敏捷。
线序以及接口, 一般是三线接口, 其中红色线意味着电源正极, 棕色或者黑色线代表电源负极, 橙色或者黄色线为信号线。接口的标准是1.5mm间距的杜邦头。
1. 航模, 用于操控固定翼飞机当中的副翼, 用于操控固定翼飞机的方向舵, 用于操控固定翼飞机的升降舵, 无人机, 用于操控多旋翼无人机的相机云台进行俯仰, 用于操控多旋翼无人机的相机云台进行偏航。
2. 身形较小的机器人, 它是充当机器人关节那儿的动力源头, 用于操控机械臂, 能控制仿生机器人像四足机器人那样的腿部活动。
3. 自动化设备小型化, 其可用于, 3D打印机展开自动调平操作, 相机云台的相关运作被应用, 小型机械夹爪也归其作用范畴。
现象1：舵机不转或抖动严重。
有可能存在的原因是, 有信号线出现接触不良的状况, 还有是供电方面不足, 像电池电压处于过低的情况为其中一类, 另外PWM信号频率并非正确的数值, 其标准要求是50Hz。
按这般的要求来操作: 查看接线是不是稳固牢靠着, 替换上一节电量充足的电池去试用一下, 搞清楚控制板给出的PWM频率是50Hz。
发生这种情况, 有可能是负荷太大，超出了舵机的扭矩承受范围, 也有误或是内置的齿轮出现了磨损状况（尤其是塑料材质的齿轮）, 还存在一种可能是电机温度过高。
给出的建议操作是, 减轻所承载的负荷, 将当前的舵机更换成金属齿的舵机。倘若出现卡滞的状况后, 立即把电源切断, 以此来防止电机被烧毁。
现象3：舵机回中不精准。
或许存在的缘由是: 模拟舵机自身所具备的特质, 以及控制信号存有偏差。
可取之操作建议为, 将其更换成数字舵机, 或者于控制程序之中对中点予以校准。
核心结论为, 9g舵机乃是专门针对空间以及重量受限的场景所设计的微型舵机, 其核心价值存在于极致状态下的小体积以及轻量化表现。在进行选购之前, 要先去确认你的相关应用是不是真的需要这般小的规格——要是负载较为沉重的话, 建议去挑选力矩更大的标准舵机（像是20g、35g级别的那种）。
行动建议：
选金属齿与数字款优先, 多花十几元, 可换来寿命更久, 表现更稳定。
先是要测量好安装空间, 在购买之前, 一定要用尺子去确认, 设备内腔的长度、宽度以及高度, 是不是足够能够容纳舵机本体。
确保供电适配状况: 一定得采用那和舵机运作电压适配匹配的电源, 切莫径直使用用电池的高电压去开展供电, 例外情形是当舵机具备此支持能力之时。
虽然9g舵机体积微小, 然而它却属于里绝对不可缺少的关键部件。只要挑选正确的类型, 并运用恰当的参数, 那么它便能够成为你手上最值得信赖的执行单元。
