总线舵机接口控制PWM舵机的作用:原理、接线与实操要点

发布时间: 2026-09-22

总线舵机接口控制PWM舵机这种做法, 本质上就是把多路彼此独立的脉冲信号汇总到一条串行通信链路上去。这样一来, 上位机只需要发出一个单一总线的指令, 就能对多个舵机能进行协同工作或者单独动作的统一调度安排。

这个设计选择直接解决了传统模式中那些多个舵机并联接线时经常出现的三大难题, 第一个难题是信号之间的互相冲突干扰, 第二个难题是可用端口数量明显不足, 第三个难题是后续调试过程非常困难棘手。这套方案目前已经演变为机器人底盘领域、机械臂操作场景以及无人机尾桨控制系统中普遍采用的标准技术实践手段。

一、所谓的核心原理, 就是关于将脉冲信号转换为总线信号这一过程。

PWM舵机是这样工作的: 接收1.5ms脉宽对应中位, 0.5ms到2.5ms之间线性映射0°至180°。传统接法是这么做的, 每个舵机占用一个PWM输出通道, 4个舵机就需要4路硬件PWM。

而总线舵机接口的核心作用是: 在驱动板内部集成一颗MCU或专用IC, 将串行总线信号解码后, 本地生成各路PWM脉冲驱动对应舵机。上位机只需要发送一条数据, 这个数据包包含了舵机的编号, 以及它需要达到的目标角度, 驱动板就会自动去完成换算工作, 把角度换算成脉宽, 并最终把这个信号进行输出。

二、存在这样的情况,就是针对四轴机械臂在进行接线工作的时候进行的对比分析。

拿一个那种挺标准的、只有四个轴的、小型的机械手臂作为例子来讲, 具体情况是这样的。

在传统方案的情况下, 主控板需要预留出4路PWM输出接口, 具体的连接方式是使用4根信号线、4根地线与1根5V电源线进行连接, 合计共需用到9根线, 并且要求将这些线直接连接到舵机座上, 当轴数增加到6轴以及8轴这样的情况时, 由于PWM引脚资源会立刻被耗尽, 只能采取外加定时器扩展芯片的方式来解决问题。

关于总线方案, 主控板仅仅输出一组UART信号, 具体的构成是TX引脚加上GND引脚这一部分, 然后这路信号通过串行总线的形式, 按照顺序把每一块驱动板依次连接起来, 在链条的末端再回到GND, 对于4轴、8轴、甚至16轴的情况呢, 全部都只需要使用同一条线就够了, 当我们新增轴的时候, 只要仅在链路上挂载一下即可, 用不着去改动主控程序的架构。

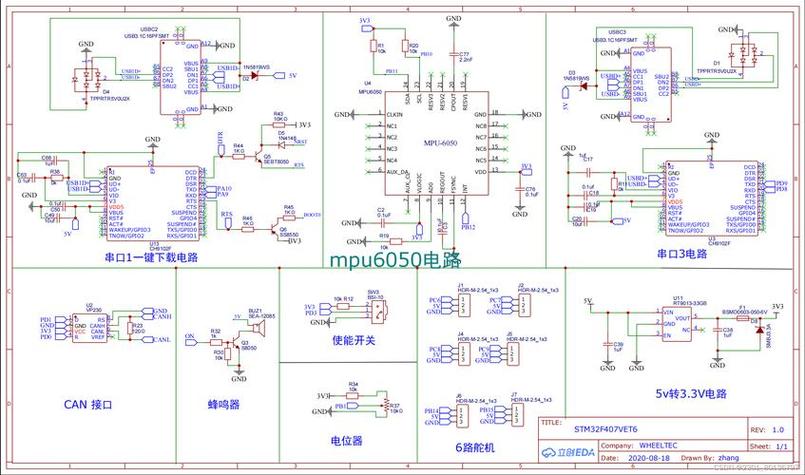

舵机PWM控制怎么工作的_总线舵机接口控制pwm舵机的作用_舵机pwm控制原理

三、总线接口带来的具体作用

1. 对端口进行解耦处理, 也就是将“轴数”这一项指标和“主控PWM通道数”这个概念给分离开来, 让它们彼此不再互相绑定, 这样一来轴数的扩展工作便不会再受到硬件引脚数量的那些限制因素的制约了。

2. 通过总线ID来对每一路的舵机进行区分, 在软件方面直接指定编号就可以了, 这样就免去了去排查第几根线对应哪个轴的麻烦。

3. 抗干扰能力提升: 串行信号的电平跳变次数远远少于多路并行PWM模式, 在长线传输距离超过30cm的时候, 信号的完整性会更好。

4. 我们把同步精度这个方面进行一下改善。具体来说, 就是让驱动板内部使用同一个晶振作为共同的基准去生成各路PWM信号。这样做出来的效果是什么? 是多轴之间的同步精度会变得优于那种主控分时输出所达到的水平。

四、实操要点与注意事项

先把总线TX连接到驱动板的RX上面, 然后把驱动板的TX再连到下一颗驱动板的RX上面, 注意首部和尾部接上GND, VCC一般采用5V, 但是也有部分的舵机支持7.4V。

需要把波特匹配做好。主控发送速率要和驱动板固件的默认值保持完全一致。这个常见的数值通常是或者是。如果两者不匹配, 就会出现舵机抖动的问题, 或者导致无响应情况发生。

先把电源给到舵机, 然后再接通总线, 这样做的目的是为了避免在微控制器没有完成初始化的时候接收到杂乱的数据。

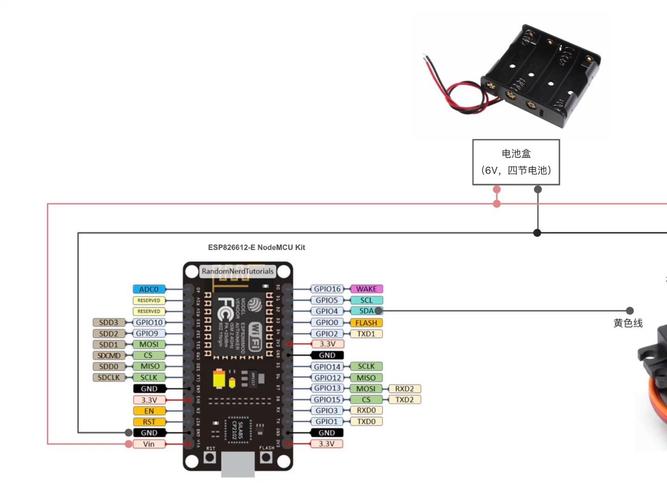

总线舵机接口控制pwm舵机的作用_舵机pwm控制原理_舵机PWM控制怎么工作的

协议需要加以确认, 因为不同的来源, 它们的总线舵机接口协议, 并不通用, 所以在开发之前, 查阅对应的驱动板的通信文档, 去确认帧格式, 还有校验方式, 以及地址分配规则。

五、得出了结论, 并且给出了行动方面的建议。

总线舵机接口控制PWM舵机的核心作用, 其实就是一句话概括它, 这句话的意思是, 用一条串行的线, 去替代掉以前的那多路并行的脉冲信号, 这样一来, 就能实现对多个轴线的舵机进行集中式控制, 而且扩展起来也方便, 调试起来也容易。

建议行动路径:

1. 明确当前这个系统的轴数是多少以及主控设备可用的输入输出数量有多少。然后根据这些信息来做出判断。具体就是判断是否需要采用总线的技术方案。

2. 在把驱动板给选定好了之后, 得去把它单独的那个通信协议先验证一翻呢。然后呢去发送一个那个中位角的信息, 接着再去观察一下那个舵机的那个响应才行嘞。

3. 在多轴接入之后, 你需要编写一个循环程序来遍历各个ID, 以此用于标定, 并且要确认角度映射方向是一致的。

4. 咱们把运动学的封装工作给搞定了, 然后把那些角度的指令全都统一成总线报文的形式。以后不管是增加还是减少轴的个数, 咱就只需要改一下ID列表就行了。

把握上面提到的这些重点内容, 就能够把总线舵口接口从仅仅能够实现通讯连接的阶段, 提升到一个稳定性很强、支持未来扩展并且易于后期维护的工程化实际使用状态中去了。
