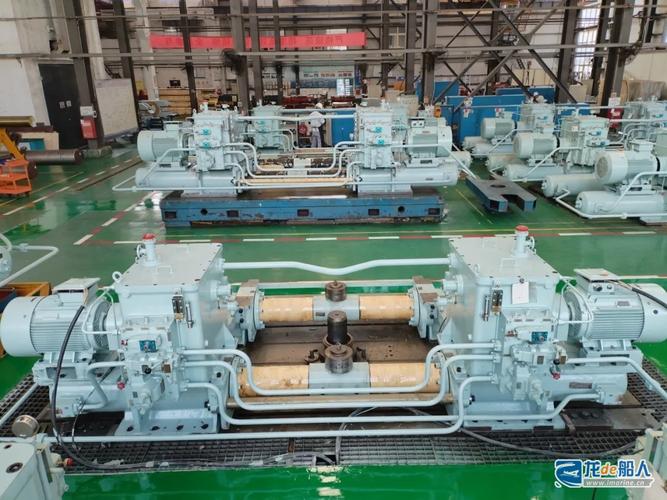

船用电动舵机是船舶转向系统的核心执行部件, 它直接决定了操舵的响应精度, 还影响了安全裕度。本文围绕三个高频问题展开讨论, 具体内容是如何正确选型匹配, 常见故障又该怎么快速判断, 日常维保应该抓住哪些关键动作, 这些内容适用于船舶工程技术人员、船管人员以及采购决策者进行参考。
选型匹配核心要点
关键参数包含了额定扭矩, 最大回转角度通常为正负三十五度, 全行程响应时间要求小于等于十六秒, 防护等级在甲板安装区的标准是不低于IP五十六, 供电制式为直流一百一十伏与二百二十伏或者交流三百八十伏。
这里有一个情况是很多人会碰到的常规例子, 具体情况如下, 有一艘船是沿海散货船类型, 它的总载重量是5000吨, 这层意思比较明确, 当这艘船处于最大负荷并且以最高速度航行的时候, 它所需求的操舵力矩大概在9000 N·m这个数值附近, 这是可以计算出来的, 在对其进行实际选择型号的时候, 工作人员通常会选择一个额定扭矩, 这个额定扭矩的范围设定在11000到12000 N·m之间, 这么做的目的是为了留出大约15百分之的设计余量, 以保证安全, 至于舵机的配置来说, 主舵机和副舵机各安装一台设备就足够了, 特别要指出的一点是, 那台副用的舵机具备手动接管的能力, 以防意外发生。
核心原则是这样的, 就是以在最大航速以及满载工况下的操舵力矩为基准数值, 然后在此基础之上叠加百分之十五到百分之二十的余量, 这样做的目的是为了要避免出现因为“小马拉大车”这样的现象所导致的长期过载问题。
常见故障快速判断
在日常运行的过程里面, 会出现一些发生频率比较高的故障现象, 针对这些故障可以有一个初步的排查大方向。
舵机动作迟缓、中途卡滞的情况，应该优先去检查液压油的污染度, 如果颗粒的级别超过NAS 8的指标的话就需要更换液压油了, 然后还得再看齿轮侧隙是不是超出了标准范围, 以及伺服阀的阀芯有没有被堵住的迹象。
② 电机电流频繁跳闸, 测量三相电压平衡性, 检查电机绝缘电阻, 低于0.5 MΩ需干燥处理或更换。
如果舵角指示和实际的偏差大于2度, 这多半是因为编码器或者电位器的信号发生了漂移, 所以需要进行零点标定。
④运转时出现异响、振动明显增多, 这种情况可能是由轴承游隙超出了标准范围, 或是联轴器里的弹性元件已经发生老化所引起的。
建议按照电气回路先、然后液压回路、才是机械传动的顺序进行排查, 通过这种逐级隔离的方法来准确定位故障。与此同时, 还需要把在故障刚刚发生的时候所对应的航速如何、海况是什么样的以及舵角处于什么位置这些情况都详细记录下来, 这样一来就可以有效缩短后续用来诊断问题的时间了。
日常维保关键动作
在每次航次执行的时候, 都要采用目视检查的方式去查看液压油的液面高度处于什么位置, 同时要仔细检查所有管路接头那里有没有出现渗漏的迹象。
每个月, 需要测量电机的绝缘电阻数值, 并且这个数值大于或者等于一兆欧姆, 同时, 也要对电气接点的紧固状态进行检查。
每个季度都要更换一下那个液压油的滤芯, 或者是把它洗洗干净, 然后还要仔细检测一下油液里面颗粒的大小怎么样, 并且要把检测结果都给记录下来。
每隔半年要进行一次操作, 把舵角指示器和反馈信号的一致性拿出来校验一掉, 顺手再把轴承还有密封件的状态检查一遍。
执行的原则是, 一旦发现任何异常, 就要立即停止舵的操作并进行排查, 绝对不能带故障继续操作舵机, 这样做的目的是为了防止小问题发展成让整个舵机都报废的大麻烦。
行动建议与结论
现在我们回到核心的结论部分, 你在进行选型工作的时候, 要抓住“扭矩余量”和“防护等级”这两项非常硬性的指标。在设备出现故障需要进行排查的时候, 要按照从电到液再到机的三个步骤, 一级一级地进行走查。在进行维护保养锁定的时候, 要把液压油的品质和电机的绝缘状态这两个核心的监测点作为重点。
我的建议是, 为每一台舵机都建立一份独立的维护保养台账。你要按照规定的周期对每一项内容进行执行, 并且把检测记录留存下来。如果这样做了的话, 就能够在显著的程度上降低非计划停机的概率, 同时延长设备的整体使用寿命。
