舵机, 也就是咱们常说的Servo这东西, 它其实是一个小小的执行机构。它的主要本事是把电信号变成精确的角度输出。因为这样好使, 所以它在航模圈子里、机器人领域里、还有各种自动化设备里面, 都被广泛地用到去干活。
这篇文章的内容, 是打算从PWM控制原理这个根儿上开始说起。我们要把这个舵机工作起来的那个门道和机制给拆开来看清楚。同时, 我们还要把那些核心的特性参数给整理梳理一遍。
再往后, 还会结合着那些经常能碰见的应用场景, 给出一些怎么挑选和购买舵机的思路和方法。这么一连串的操作做下来, 就是想要帮读到这里的各位读者, 能够一次性地把关于舵机的完整知识和认知给建立起来, 心里有个底。
工作原理：从信号到转动
舵机这个设备在运行的时候, 其核心的控制逻辑是靠PWM也就是脉宽调制信号来实现的。控制器这边会输出一个方波, 这个方波的周期大约在20 ms左右。其中高电平部分的脉宽长短是用来对应目标角度的大小。
拿常见的90°舵机来打个比方, 当脉宽是1.0 ms的时候, 它就对应着0°。要是脉宽变到了1.5 ms, 那就对应着45°。如果脉宽继续增大到2.0 ms, 这个时候就对应着90°了。
它的内部结构, 是会被分成三个部分的。
直流电机可以提供旋转动力。
减速齿轮组, 它会降低转速, 放大扭矩, 让输出端的力矩能达到好几牛·米。
位置反馈元件包括电位器或者是霍尔传感器这类东西, 它的功能是用来实时检测输出轴的角度情况, 然后通过与PWM指令之间进行交互配合, 最终形成一个闭环控制的过程。
控制板的运作方式, 是比较当前的角度与目标角度的大小。驱动电机的过程, 是执行正转或者反转的动作。当偏差值处于死区之内的时候, 这个死区的设定情况通常是正负一以内, 电机就会停止运动。
这种现象构成了舵机的一个根本特征。这种特征所表现的内容就是为它给定特定的度数以后它就会直接停在那个指定的位置。
核心特性参数
要先把下面这些参数给弄明白, 这是正确选用舵机的重要前提。
我们要再次强调那个最关键的看法。也就是说, 舵机本质上是一种位置伺服执行器。这个结论是明确的。它是怎么控制角度的? 它是依靠脉冲宽度来控制角度的。它是靠减速齿轮组来换取扭矩的。它又是如何保证精度的? 它是靠着闭环反馈来保证精度的。这三点因素共同决定着它所能达到的性能边界。
常见应用场景
关于那个叫做航模和车模的东西, 我们要去控制那个舵面还有那个转向轮, 它的要求是响应得特别快, 快到0.1秒以内, 而且还要有足够的劲儿, 扭矩要在2到8千克厘米之间。
四足机器人的关节处, 是需要提供高扭矩的, 这个扭矩的标准得是大于或者等于二十千克乘以厘米的，并且需要拥有较低的死区, 这个死区的范围是小于零点五度的, 这一类关节常常是出现在科研平台和教育平台上面的。
在智能门锁以及自动开窗器这类设备当中, 情况是这样的, 它们更加看重的是偏重较大的扭矩力量, 还有比较低廉的成本问题, 呢, 经常采用的就是工作角度为一百八十度或者二百七十度的线性舵机。
关于无人机的云台部分, 需要强调的是具备低惯性以及高带宽特性。在实际选择方面, 大多数情况会采用无刷伺服驱动器或者是专用的云台电机作为驱动方案。
选型行动建议
1. 先算扭矩, 估算末端最大阻力矩所选扭矩要大于或者等于该值的1.5倍。
2. 再匹配速度, 当需要处理快速动作的时候, 可以选择金属齿轮微型舵机, 而如果想要实现慢速并且精密的定位, 就可以考虑使用步进舵机。
3. 检查供电: 当多个舵机并联在一起进行工作的过程中, 因为峰值电流可以进行叠加的计算, 所以有可能到达几安培那么大的数值, 关于电源这方面的设置, 要预留出足够的容量和余量才行。

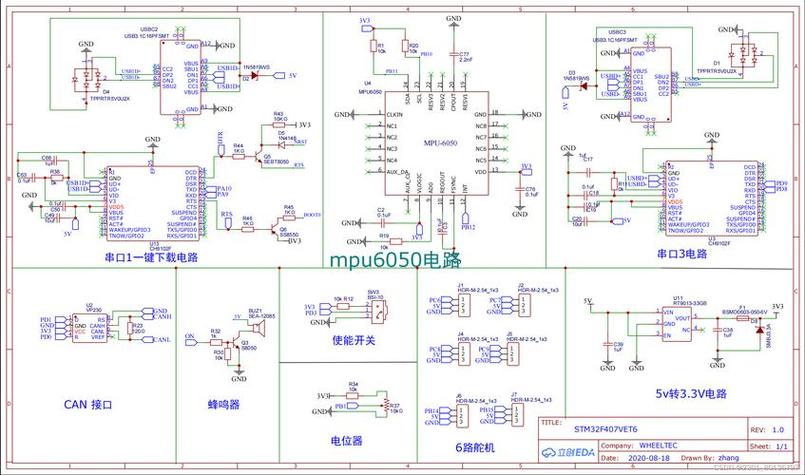

4. 需要确认接口, 具体而言是要看清楚控制板的输出是什么信号, 它是标准的50赫兹PWM波形, 还是说采用SSI或者CAN这类总线协议, 这个事情在开始工作之前就把匹配问题解决好。
舵机的基本原理是采用PWM来实现闭环定位, 它的特性表现为扭矩、速度以及精度这三个方面存在一种三角形的权衡关系, 它的应用场景也就是由这三者的组合来决定的, 只要抓住了这一核心逻辑, 在面对任何关于舵机选型或者是调试的问题时, 都能够快速地做出准确判断。
