舵机电源设计秘籍：原理图避坑与稳定供电方案

玩舵机之际，最令人头疼的是什么呢？十有八九是源自电源方面的问题。明明所撰写的程序已然达到天衣无缝的程度，然而舵机却不停地颤抖，或者干脆毫无反应，伸手触摸驱动板之时还感觉烫手。处于这种状况时，十有八九是你在电源原理图设计环节埋下了隐患。今天咱们暂且撇开那些晦涩难懂的专业术语，如同朋友之间聊天那般，将舵机电源这方面的事情探讨透彻，以使你的产品运行起来愈发稳当。

舵机为啥总跟电源过不去

或许你会感到疑惑，就一个小小的舵机而言，它能够消耗多少电量呢？这其实真的不能轻视。舵机从本质上来说是个具备大功率的设备，特别是在启动以及堵转发生的瞬间，它对于电流的需求会一下子飙升到正常工作时电流的好几倍。试想一下，当你正在跑步冲刺的时候，突然间被他人拽住伟创动力，这种情况下你是不是得用尽全身全部的力气呢？舵机处于堵转状态时的情形也是如此这般道理，如果电源无法供应足以满足这股“强有力的力量”，那么电压就会在瞬间被拉扯降低。这一降低可就麻烦了，舵机自身所拥有的控制电路也会随之“终止供电”无电可通，主控芯片也会变得不知所措，最终得到的结果就是机器产生抖动、动力不足、甚至出现复位状况，整个系统都变得不正常了。

电源功率到底要留多少余量

这是个一直被反复提及可却极易出现差错的问题，不少朋友热衷于精打细算，因舵机标称堵转电流为2A，便给三个舵机配置个6A的电源，然而一经运行就产生问题，要记住，千万不要恰好卡在边缘去计算，咱们需采用一个更具“笨拙”感但却更为保险的公式，即总电流预估等于单个舵机堵转电流乘以舵机数量再乘以1.5，这个1.5倍的系数舵机厂家伟创动力，乃是为意外状况留存的“储备”，譬如你制作一个六足机器人，当十八个舵机同时动作的刹那间，要是没有这个具备大余量的电源支撑，系统立刻就会“出状况给你瞧”。选电源，功率大一点，烦恼就少一点。

电容阵列怎么加才管用

难道仅仅有个具备大功率的电源就意味着一切都没问题了吗？并非如此。电源从插座到你所使用的电路板之间存在一段距离，在线路上的电感会致使电源相应变得迟缓。当舵机需要那较强的瞬时大电流之时，远处的水源无法解决眼前的口渴之需。在这个时候，就需要在舵机电源接口附近，也就是类似“家门口”的位置，放置一笔“资金”。这笔资金便是电容。一个拥有大容量的电解电容（比如说470uF直至之间）专门负责储存那笔“资金”，以此应对大电流所导致的冲击；再并联上一到两个0.1uF的瓷片电容进行负责处理高频出现的噪声，其反应更为迅速。这俩兄弟一配合，电压波动就能被死死按住。

电源线和地线布线的门道

原理图绘制完成了，要是PCB 敷衍了事，同样毫无用处。舵机属于大电流器件，其电源线以及地线粗壮！有1mm可走就别选用0.5mm，能够铺铜皮就别采用细线，这些皆是由惨痛教训得来的。更为关键的是“单点接地”原则。舵机的地与单片机的地，不可以随意混合在一起，不然舵机回流的大电流会在地上形成一个波动的电位，对单片机的“思考”产生干扰。那最为稳妥的做法便是，将舵机电源的地，以及主控部分的地，当作两条河流那般，最终于电源输入的那一个点上汇合，借由如此这般的方式能够最大程度地隔离干扰。

独立电源模块是不是智商税

有时候，即便你电容增添得极为多，线路铺设得特别粗，舵机数量一旦多起来，仍旧会抢夺主电源中的电，致使传感器数据出现紊乱跳动的情况。在这个时候，思考给舵机专门配备一路独立的电源模块是具备必要性的。这类似于给家里的空调以及冰箱分别铺设一路电线，虽说总电表是同一个，然而它们内部相互影响却不会轻易波及到灯泡。遇上复杂的机器人项目，采用一个大功率的主电源，接着经由DCDC降压模块给主控供应电力，将舵机直接连接到主电源上，或者反之，这些均是极为成熟且有效的隔离办法，能够大幅度提高系统的稳定性。

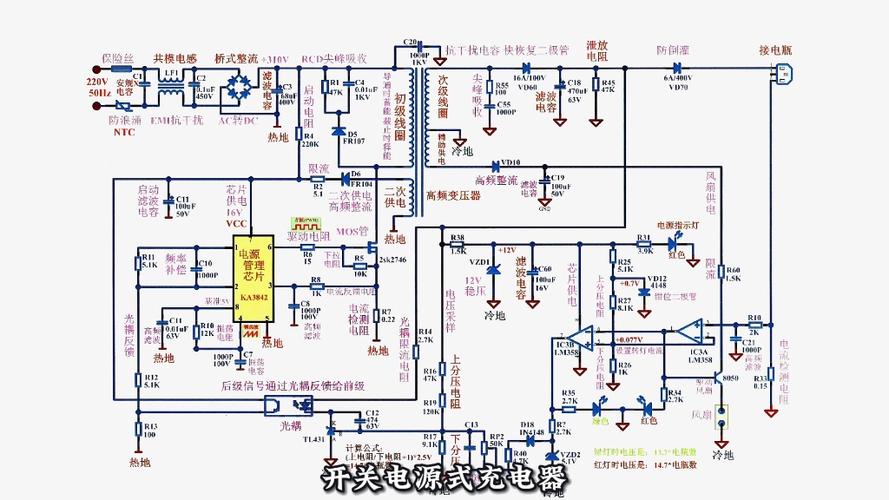

选开关电源还是电池

这个需要依据你产品的使用位置来判断。要是属于插电使用的桌面级产品，举例来说是一个机械臂，那么此时开关电源是成为首选的对象。处于选择之际要留意电压需保持稳定，最为理想的状况是带有短路保护功能，能够承受住舵机的反复操作。要是针对移动机器人而言，那么电池就是不可回避的要素。锂电池尽管能量密度较高，然而其放电能力的差异却极大，要挑选高放电倍率（比如35C、45C）的动力电池，像普通手机电池那种低倍率的，在带动舵机时就如同老牛拉车一般，一旦用力电压便会呈现断崖式下降。电池还需要配备一个性能优良的稳压模块，以此为舵机供给一个纯净稳定的电压。

话讲了这么些，实际上全都是为了能让舵机这个被形容为“急性子”的物件，能够获取充足能量、拥有舒适状态。回忆一下你个人曾经做过的项目，有没有碰到过由于电源方面没能妥善处理从而引发的奇特故障呢？如同舵机自发地“舞动起来”舵机品牌伟创动力，又或者一开启机器单片机便陷入死机状态那样的情况？欢迎于评论区域分享你所经历的“踩到陷阱”的过往，咱们一同展开交流探讨，往后便能够避开这些问题。要是觉得这篇文章对你存在助益，可别忘了点个赞、将其分享给身旁摆弄舵机的友人，以使更多人摆脱电源所带来的困扰哟！
