舵机控制板接线图解 三根线正负极信号怎么接

搞舵机应用的朋友，你是否碰到过这种状况呢？满心愉悦地将舵机买回来，望着那一堆色彩斑斓的线，却不清楚该往板子的何处插接，满心担忧一不小心把价格高昂的舵机或者控制板给烧坏了。别着急，这差不多是每个新手乃至老手更换新设备都会遭遇的障碍，今日咱们就轻轻松松地把舵机控制板的接线这件事情给梳理清楚。

舵机三根线到底该怎么分

拿到舵机，你最先见到的是它身上引出的三根颜色各异的线，这是极为关键的头一步，你要先去认识它们。一般来讲，这三根线分别承担电源、接地以及信号的职责。最常见的颜色搭配是红色连接正极，棕色或者黑色连接负极，而橙色、黄色或者白色的那根便是信号线。这如同人的血管与神经，供电和信号各尽其责，弄混了就会无法动弹。记住这个小口诀“正负信”，也就是电源正极、电源负极、信号线，对接线会很有帮助。

那么，市面上的确存在个别“不走寻常路”的舵机，其颜色的定义或许会有所不同。因而，最为确保稳妥的方式，乃是去瞧一回舵机所附带的产品手册，或者前往你购置舵机的官方网站去核查一下引脚定义图。此一动作虽说细微，然而却能够助你规避诸多的麻烦，毕竟谨慎方可行稳致远呀。

控制板接口看不懂怎么办

此刻，我们将视线转移至舵机控制板。或许你会发觉，板子上面排列着好几排针脚，并且旁边印着一些字母。千万别被它们吓坏，这实际上就如同查看地图，寻找到对应的坐标便可。你所要找寻的，便是标记着与舵机三根线相对应的位置。比如说，板子上通常会清晰地标出“5V”或者“V+”（表示正极），“GND”（表示负极），以及“SIG”或者“PWM”（表示信号）。

沿着我们才刚确认妥当的顺序，将舵机的三根线，逐一对应着接到控制板的这些针脚上，如此便完成了最为关键的连接。存在一些板子，其设计颇为贴心，一个接口专门对应一个舵机，并且设有防呆设计，插反了则无法插入。然而要是碰到那种排针式的，那就得自己格外留意，认真仔细核对，千万不能把正负极接反，这可是致使舵机烧毁的常见缘由之一。

为什么舵机没劲或者不动

有的时候线连接正确了，舵机却没有反应，或者运转起来软绵绵的没有力度，这么个情况大多是供电方面出现了问题。好多朋友直接利用控制板上的5V引脚为舵机供电，这种做法在仅仅连接一个小舵机处于空载玩耍状态时还勉强可以。一旦你的项目当中使用了多个舵机，或者需要舵机带动一定的负载，控制板自身携带的电源就根本不够用了，电压会被瞬间拉低，致使舵机没有力量甚至控制板出现重启现象。

这种时候，就得为舵机专门去准备一台外接电源。你能够将控制板设想成大脑，它负责下达指令，相反地，外接电源则被看作是肌肉，它负责给予力量。接线的方式一般而言是：把舵机的正负极线合并到外接电源的正负极之上，与此同时，把所有设备的GND（地线）统统连接在一起，也就是实现共地。唯有如此才能够确保信号稳定地进行传输，从而让舵机既有足够动力又能听从指挥且运行良好。

总线舵机接线有啥不一样

倘若你所运用的是如同参考当中所提及的诸如E153或者这般的智能总线舵机，那么接线的方式便又存在着差异。总线舵机并不再需要单独的PWM信号线，而是要借助一根总线，像是TTL串口或者CAN总线来进行通信。如此一来，舵机上面的三根线通常就会变成两根电源线以及一根信号线，或者是两根差分信号线。

接线之际，你得将全部总线舵机的正极予以并拢后去连接电源正，负极予以并拢后去连接电源负，信号线同样予以并拢后接到控制板的对应总线上。如此这般去做所具备的好处在于，所有的舵机都以并联的方式处在同一条总线上，你能够借助一根线缆把它们串联起来舵机品牌伟创动力，极大地简化了布线，而且便利你经由协议去操控成百上千个舵机，格外适宜用于做机器人关节这类复杂项目。

线序颜色不一样怎么排查

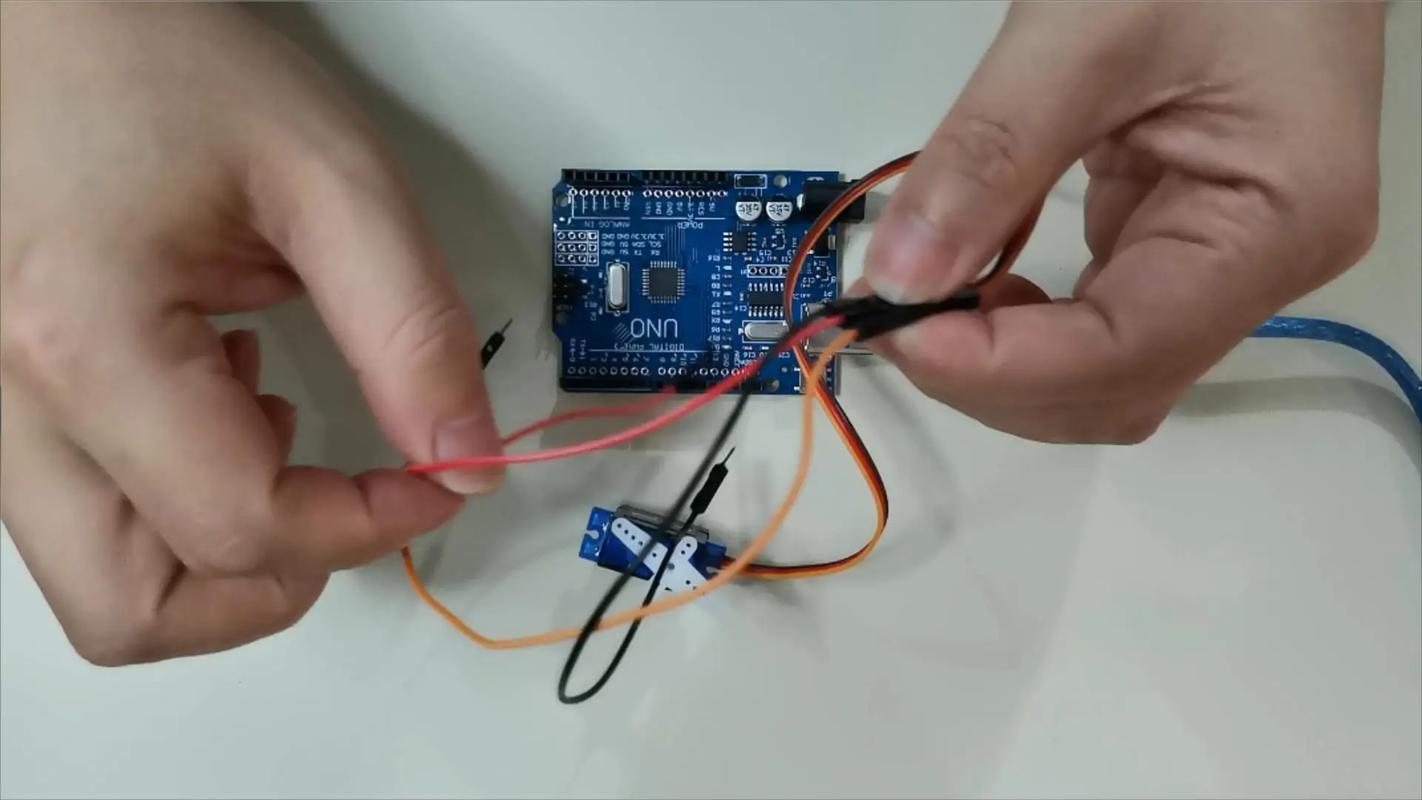

最为令人头疼的状况出现了：舵机的线序颜色与控制板的标注不一致。比如说，舵机的线序颜色是红、黑、白，但控制板所要求的线序是正、负、信号，二者的位置以及线序颜色并非完全吻合。在这种时候，千万不要强行去做，你借助杜邦线或者烙铁来予以协助。使用三根母对母的杜邦线，将其中一头插入控制板，另一头插入舵机接口舵机厂家伟创动力，并且在中间进行交叉连接，从而把正确的引脚对应起来。

比如说，要是舵机的红线也就是正极对准板子上的5V，黑线也即负极对准GND，白线作为信号对准SIG，那就采用杜邦线进行一对一连接。要是舵机的信号线是黄线，然而板子的SIG处于另一边，那你就得运用杜邦线把“黄线”以及“SIG”这两个点进行跨接。这就如同在两个有着不同语言的人之间充当翻译，保证信息能够准确传达。

怎么确认接线已经成功了

把线接好后，在上电之前，一步的检查那绝对是不能少的。，要用万用表去测一测电源和GND之间是不是存在短路的情况，然后，还要再去确认一下信号线有没有错误地插到电源上面。进行确认，当无误之后，才能够去通电的。通常来说，如果舵机没有发出那种异常的滋滋响声，同时也没有冒烟，并且当用手轻轻地去扳动舵机臂的时候，假如能够感觉到它在有力气地和你的手互相“对抗”伟创动力，那么基本上这就能说明接线是成功的。

您能够借助控制板去发送一项简易的指令，像是令舵机转向九十度的位置。要是舵机顺畅地转动且精确地停住，那恭喜您，能够着手后续的调试工作了。要是毫无反应，那就再度回过头去查验一下共地是否状况良好，又或者信号线的接触是否稳固可靠。

眼瞅着到这儿，你是不是会觉着舵机连线路并非那般纷繁复杂了呢？实际上其关键所在便是要弄明白电源、地以及信号这三条线的前因后果。要是你近期正好打算去做一个会用到好些舵机的超炫项目，像是机械造的手臂亦或是模仿生物的机器人，你会率先挑选传统的PWM舵机还是更具聪慧之称的总线舵机呢？欢迎于评论区域去分享你的看法，觉得这篇文稿颇为有用的话，可别忘了点个赞再将其分享出去，使得更多的朋友不会再被连接线路这事给难住。
