舵机控制板制作大全 新手入门到精通视频教程

致力于产品创新时，舵机无疑是早已相识的伙伴了。然而，现今好多友人会同我抱怨，提及于网络上寻觅舵机控制板的制作指南，虽看过众多视频，可看完后却愈发困惑了。有的讲解原理过于深入，全然无法理解；有的径直传授如何焊接，可焊完后也不清楚如何运用。究竟怎样系统地去学习制作舵机控制板呢？今日咱们就详细剖析，透彻地谈论这个话题。

做舵机控制板到底难不难

可实际上呢，这桩事情压根儿就没什么神秘莫测之处。说白了呀，舵机控制板它就是这样一种物件，它能够把你内心的那些想法，好比是想要让机器人的胳膊向上抬起，又或者是想要使摄像头转一下角度，给转化成舵机可以听得懂的那种语言，宛如一位翻译官一般。好多人之所以会觉得困难重重，那是由于刚开始的时候就被各种各样的电路图、代码给震慑住了。换个视角去瞧，这情形就跟学习驾驶汽车是一样的，你没必要把发动机的原理弄得分毫不差，但起码得晓得方向盘跟油门该如何相互配合才行。制作控制板亦是如此，你得清楚它要达成什么样的功能，然后再去思索究竟该怎么去实现它。

市面上舵机种类有哪些如何挑选

咱们所目睹的诸多视频，在起始的第一步便出现了差错，手持一款舵机便着手讲述怎样去驱动它。然而伟创动力，舵机的家族规模极其庞大，你明确自己手中如同“兵”一般的舵机究竟是何种类型。

从核心驱动方面来进行区分，存在着我们平常所见到的模拟舵机以及数码舵机，另外还有性能更为强大、反应更为迅速的无刷舵机。举例来说，像参考内容里所提及的高压无刷全铝舵机，它便是高性能的一种代表。

按信号协议来划分，其中极为常见的是那种被称作PWM（脉冲宽度调制）的舵机舵机品牌伟创动力，而这也正是我们平常所说的标准舵机。然而当下诸多智能机器人项目，会运用到带有TTL串口协议 或者 RS485协议 的那种智能舵机，举例说来，比如 EM3微型陪伴机器人力控离合舵机 以及 。它们宛如一台小电脑，能够直接凭借指令去实行控制，便捷程度提升了许多。

如何看懂舵机控制板的电路图

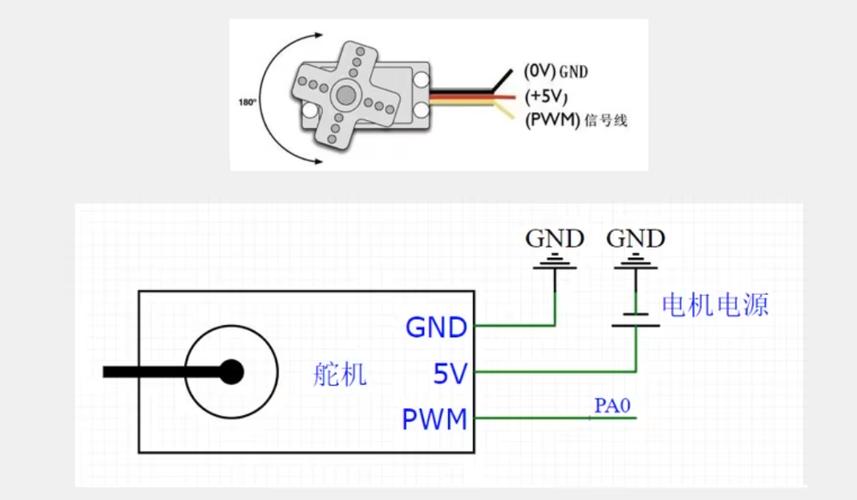

并不是要被电路图震慑住！而针对入门等级别的PWM舵机控制板，你仅需把握住几个关键要点。电源，地线，及信号线。舵机所需电流较大，所以电路图最为核心的内容便是电源电路，考量的是怎样将电池电压平稳地供应给舵机与控制芯片。你去观摩那些表现出色的视频，必定会着重阐述如何挑选电源芯片，怎样添加滤波电容，这些才是确保舵机不抖动、不胡乱转动的关键所在，比那些繁杂的理论要实在得多。

自己编程控制舵机从哪里入手

要是你所运用的是PWM舵机，那么进行编程实际上是颇为简易的。不管你选用的是还是STM32，其核心归根结底不过就是一句话：去变更一个称作“占空比”的事物。舵机转角的范围，像从0度至180度，它所对应的便是占空比从2.5%至12.5%的变动。只要你掌握了怎样于你自身的代码里，将程序运算得出的角度，例如30度，换算为相应的占空比值，接着对寄存器实现更新，舵机便会乖乖地转到指定的位置上了。好多视频教程一开始就张贴大量代码，你不妨先寻觅一个“点亮LED”的实例，将PWM输出领会为操控灯的亮度，舵机的角度视作灯的亮度。

智能舵机比普通舵机好在哪

倘若你的项目渐趋复杂，比如说要制作一个具备跳舞能力、拥有走路能力的机器人，运用普通PWM舵机的话你便会发觉，不得不为每一个舵机预备一根信号线，线路数量多得好似一张蜘蛛网。在这个时候，就应由智能舵机登场亮相了。像那种带有TTL接口的，例如 高压空心杯全铝舵机舵机厂家伟创动力，它们能够手拉手连接在一起，仅仅凭借一根线便能够管控所有舵机。你所见到的那些令人称奇的波士顿动力机器人，其内部运用的基本上都是这种总线控制方式。控制方式由“调占空比”得以升级为“发指令”，借助代码直接告知其“前往1号位置，速度为50%”，这般是否更为简单且直观呢？

如何从视频中提炼核心制作方法

观看视频堪称便捷之道，然而切莫仅仅充当观者。倘若瞅见优质教程，我的惯常做法乃是备好一个小型本子，记取三点内容：其一，其所采用的究竟是何种主控芯片以及舵机驱动方案；其二，电源这一部分是怎样予以处理的，运用了何种型号的电容以及稳压器；其三，亦是最为关键的，端详代码当中初始化PWM的那几行语句，以及角度计算所依据的那个公式。将这些内容记录下来，你自行去搜寻与之对应的芯片手册以及代码库，大体上便能够复刻出七八成。千万不要存有暂停视频，照着抄写电路板的念头，那样所能学到的知识是颇为有限的。

做好的控制板怎么让它动起来

焊好了硬件，写进去了代码，接上舵机后，却没出现反应，这是怎么回事呢？别着急，九成的问题都出在电源方面。先来测量一下电压，看看给舵机供电的电压是否足够，特别是在舵机开始运转的那一瞬间，电压有没有被瞬间拉低。另外，信号线的电压与舵机所要求的逻辑电平是否相匹配呢。比如说，你使用的是3.3V的单片机，去控制一个5V信号的舵机，那么在中间就需要添加一个电平转换电路，或者用光耦进行隔离。逐一排查这些问题后，你的控制板就能稳定地转动起来了。

读完此篇文章，你是否对于怎样去做舵机控制板有了更为明晰的认知？回忆一下你先前看过的视频教程，其中所提及的舵机，是属于PWM的还是串口的？欢迎于评论区讲述你遭遇的“坑”，或者分享你认为最具干货的视频教程，咱们一同交流，点赞数高的朋友我还会呈上我们公司最新的舵机选型手册电子版！也别忘记将这篇文章转给身边同样在钻研机器人的朋友们。
