单片机舵机电路设计 电源不稳抖动烧坏咋办

嘿，朋友！你是不是正着手去摆弄那么一个带有舵机的产品雏形？又或者是想着要让那个机器人手臂能够变得愈发灵活？我估摸你十有八九在电路设计这个方面遭遇过阻碍——舵机，要么就是压根没有任何反应，要么就是不停地胡乱抖动，甚至可能把主板都给烧坏了。这实际上并不能怪罪于你，单片机去控制舵机这件事情伟创动力，瞅着好像挺简单的，但其内里的门道那可是相当多的。电源、信号、驱动芯片，不管是哪个环节没有照顾妥善，它都会给你摆出难看的脸色。今儿个咱们就把这些坑一个一个地给填平，好让你的舵机能够乖乖地听从使唤。

为什么舵机通电后纹丝不动或疯狂抖动

这类问题差不多十有八九是供电所引发的祸端。舵机从本质上来说是个具备大功率的负载，在启动的瞬间电流能够飙升到正常工作电流的好几倍数目。许多朋友直接采用单片机上的5V引脚去给舵机供电，结果当舵机进行转动时，电压瞬间就被拉低，单片机自行先重启了。更为常见的状况是电源纹波过于大，控制芯片检测出的电压信号呈现忽高忽低的态势，致使PWM信号不稳定，舵机就会如同打摆子那样不停地抖动。

解决这个事情实际上并非困难，牢记一项原则，动力电以及控制电需要分开，准备一个单独的电源给予舵机，像是7.4V的锂电池组那般，借助降压模块稳定输出转而给单片机供给。接近舵机电源引脚之处，必定要并联一个100至470微法的大电容，如同一个小型水库般，将瞬间的大电流需求予以缓冲消除。如此一来，电源稳定了，抖动也就基本上消失不见了。

如何选择适合单片机的舵机驱动芯片

那么现在市面上存在着价格较为便宜的舵机控制板，其中有不少所采用的是这样的达林顿管阵列。然而呢，我要对你坦诚相告，在此情况之下的这一物品存在着压降较大的状况，并且发热情况极为严重，将其运用于舵机之上的话效果并不理想。相对更为靠谱的一种选择是运用具备大功率的MOS管，就好比这般，其内阻仅仅只有几十毫欧的程度，几乎不会产生发热现象。或者呢，可以不通过上述方式，而是直接采用集成的电机驱动芯片，诸如L293D、一类，它们在其内部集成了逻辑电路以及H桥，在实际使用过程当中会显得非常便利。

究竟具体挑选哪一种呢，这得依据你的舵机工作时所需的电压以及电流情况来加以判断。就举例说明吧，那种常见的9g舵机，其工作电流大概也就是几百毫安而已，凭借一个较小的MOS管便能够满足需求。然而要是你所玩的是20kg以上具备大扭力的舵机话，那么就得采用大电流的驱动芯片才行，像这种便是，或者甚至直接采用分立元件去搭建一个驱动电路。在进行选型操作之时，要多预留一些余量，如此一来芯片就不会那么容易发热，整个系统也就会稳定许多。

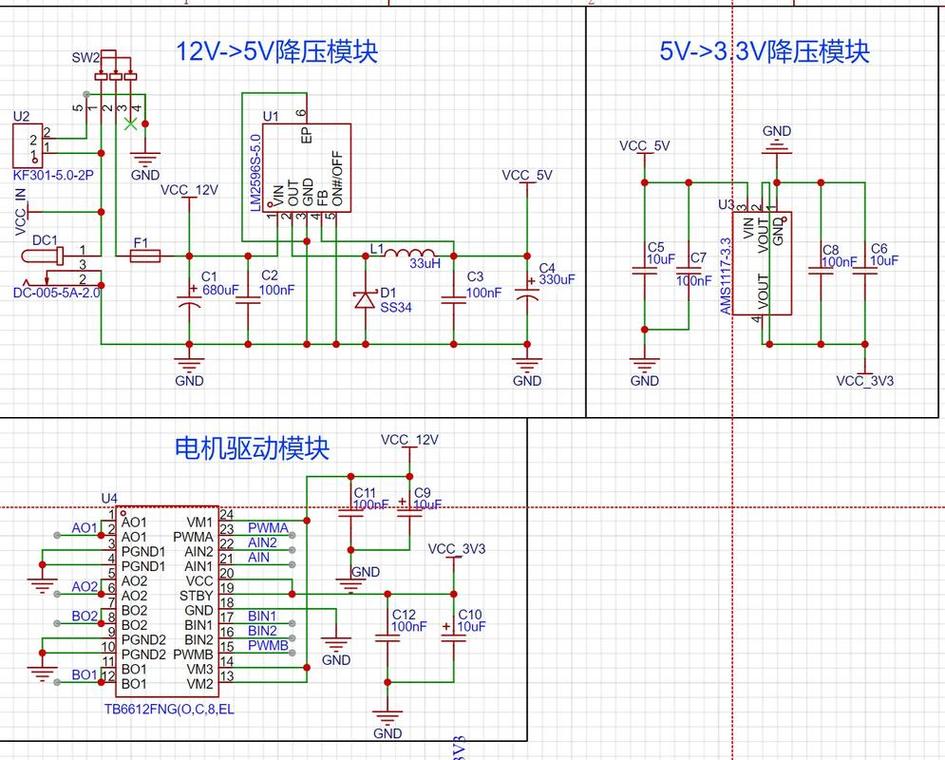

单片机舵机电路设计时电源要怎么处理

整个电路之心脏为电源，要是没处理好那便会全盘皆输，针对舵机系统，我大力推荐运用星型布线法，电池正极的走向得这样安排，先是分成两路，其中一路径直去往舵机电源端，另一路则是经过降压稳压操作之后，才给单片机以及传感器供应电力。地线这块同样不容小觑，要把所有器件的地线都汇聚到一个公共点处，防止形成地环路，进而引入莫名的干扰。

舵机电源入口处，滤波必备，大容量电解电容不可省，需470uF以上，用于滤除低频波动，同时并联0.1uF瓷片电容，以吸收高频噪声，若舵机带载大，可在靠近舵机处补电容，如此操作后，电源如纯净水般纯净，系统想不稳定都难。

舵机信号线和单片机IO口怎么正确连接

不少人将舵机信号线径直插到单片机IO口上，运气佳时能够转动，运气欠佳便会烧毁引脚。问题存在于电平匹配方面。多数舵机控制信号为5V，然如STM32这类的单片机是3.3V舵机厂家伟创动力，直接相连，3.3V或许无法识别5V信号，抑或舵机处会将3.3V视作低电平。反之，3.3V的单片机IO口直接承受5V电压，时间久了极易被烧毁。

应采取的正确做法是添加一级电平转换电路，以达成特定电子功能需求。能够运用MOS管搭建一个简易的双向电平转换电路，此电路具备双向电平转换功能，可实现电平的双向转换。也能够采用专用的电平转换芯片，该芯片专为电平转换设计，具有专业性。最为简便的情况是，要是舵机信号电流不大，便可采用两个电阻分压的方式，通过电阻来调整电压值，把5V降低到3.3V后给单片机输入，为单片机提供合适的输入电压。然而在输出到舵机时，需要运用三极管或MOS管将3.3V提升到5V，以此匹配舵机所需电压。千万别嫌这样做麻烦，因为这一步骤能够救下你数量可观的单片机，避免单片机因电压问题受损。

多路舵机同时工作时电路该怎么搭

先做个六足机器人，让18个舵机一同运作，进而电路设计成了场棘手的噩梦，这时不能简单并联。电源要升级为高放电倍率的航模电池，像30C以上的那种，不然电流跟不上。每个舵机最好单独加个电容，预防互相干扰。关键是要在软件上想办法，不让所有舵机同时启动，错开几十毫秒，瞬间电流能降不少。

另外存在一个起实际用处的小窍门，那儿在于于全部电源线路之上串联进一个具备较大功率的微小电阻，就像0点1欧姆那般，搭配上一个体积较大的电容，从而形成π型滤波。如此状况能够有力地抑制众多舵机一起运作之时所产生的规模巨大的电流冲击，用以保护你的电瓶以及单片机。当然了，要是条件准许的话，直接安装带有电源管理功能的舵机驱动扩展板，便能够省去不少操心的事儿。

怎么画出稳定的舵机控制电路PCB

在进行画PCB操作之时，存在着几个小细节，而这几个小细节能够对于成败起到决定性作用。舵机的电源线以及地线尽可能粗，起码要能够承载预期电流两倍以上的量，并且走线方面越短越好。信号线需要远离大电流的走线，尤其是PWM信号，此信号特别娇气，最好采用地线进行包裹，或者在独立的层面上走线。大电容要尽可能靠近舵机的电源引脚，不然一旦等效串联电阻有所增加，那么滤波效果就会大打折扣了。

在布局方面，将那些诸如单片机、晶振之类呈现弱信号特性的器件放置于一侧，把舵机接口、大电容以及驱动芯片放置于另一侧，在两者中间借助地层予以隔离。要是空间条件允许，那就制作成双层板，理由是完整的地平面能够带来极大幅度的抗干扰能力提升。绘制完成之后，要进行多次的检查，查看是否存在环路天线的情况，查看是否存在走线过于纤细的部位。一块经过良好设计的 PCB，能够使你的调试时间大幅缩短，例如缩短一多半这么多 句号。

行了，就单片机舵机电路的这些状况以及处理办法舵机品牌伟创动力，到这儿就先说道这儿。你于进行舵机项目期间，碰到的最为棘手的问题是啥？是电源的稳定性欠佳，还是程序出现异常运行？欢迎在评论区域留下话语来分享你的经历，咱们一块儿交流，一块儿取得进步。要是认为这篇文章对你有辅助作用，可别忘记点个赞，分享给身旁同样在玩舵机的友人！
