舵机电源原理图怎么设计才可靠

发布时间： 2026-03-27

你是否曾遭遇这样的状况：纵然舵机选型不存在问题，控制信号给予得精准无误，然而一接通电源就持续颤动不止，要么干脆毫无反应？别着急，大概率是电源部分未能处理妥当。电源对于舵机而言犹如“心脏”一般所在举足轻重，要是供血出现不足，即便再好的“身体”也无法正常运转起来。今日咱们就摒弃那些繁杂的理论知识内容成分，从最为实际上最为实际的电源原理图设计开始说起聊聊，瞧瞧怎样给舵机搭建设置出一个稳稳当当的“能量补给站”。

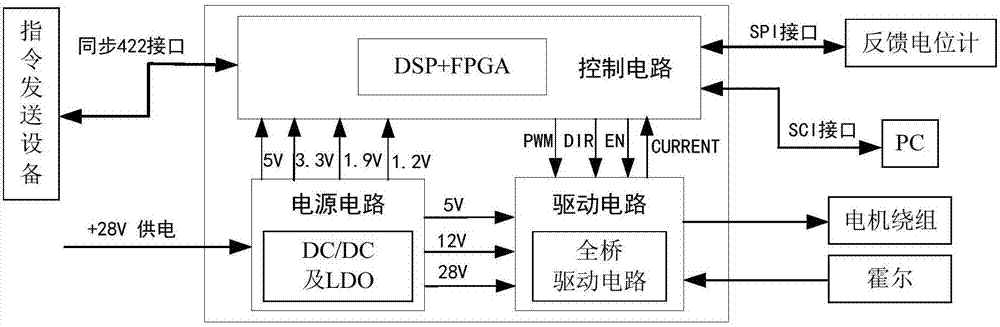

为什么要单独给舵机供电

好多朋友于设计电路之际，贪图省事，径直将舵机与主控芯片连接至同一个电源之上。这实际上是个极大的坑。舵机启动那一瞬间的电流能够飙升至好几安培，要是你的电源功率不足够，电压就会被瞬间“拉低”。主控芯片对于这种电压波动格外敏感，轻微的情况会导致复位，严重的情况则会被烧毁。所以，把舵机电源跟逻辑电源分开，是设计原理图期间最为基础且最为关键的“保命”法则。

舵机独立供电，可保证主控芯片稳定工作，能让舵机全力运转时有应、有应有的扭矩发挥出来。像是家里大功率电器如空调，都需单独走线，若与普通插座混着，一开空调就会跳闸那种情况。于是在于你的原理图上面，哪怕仅仅画两路简单的电源输入进去呢，都可为它、为整个系统的稳定性加上一道保险的呀。

稳压芯片怎么选

为舵机供应电力，稳压芯片可绝不能够随意进行挑选。你首要需要完成的任务，便是精确计算出舵机于工作期间究竟需要多大的峰值电流。举例来说，要是你所使用的是普通的具备较大扭力的舵机，其堵转电流有可能达到2至3A，甚至会比这个数值更高。在这样的情况下，倘若你选择了最大输出仅为1A的线性稳压芯片，那定然是无法带动的。更加推荐你选用开关电源芯片（DCDC），它具备效率高的特点，发热较少，能够轻松地提供较大电流。

进行选型之际，除了查看电流之外，还查看输入电压范围。众多舵机乃是高压版型的，能够支持至8.4V，甚至于12V以上。你所使用的稳压芯片输入的耐压数值要预留出余量舵机品牌伟创动力，否则一个电压尖峰便能够将其击穿。，要留意一下芯片的开关频率，要是频率过低，有可能会产生能够听见的噪音，这在处于安静环境下的机器人之上会格外明显。

电容到底是干什么用的

看舵机电源的原理图，你会发觉上面老是存在着一堆体积大小不一致的电容。好多人认为这仅仅就是“标配”，实际上它们所蕴含的门道极为深奥。靠近舵机接口的那个较大的电解电容，比如470uF或者，宛如一个“水库”，当舵机突然间需要大量电流时，它能够即刻释放电荷，稳定住电压，避免电源被拖垮。

那种小容量的陶瓷电容，像0.1uF的，是用来滤除高频噪声的。舵机内部电机转动时会产生电刷火花，这些火花会在电源线上制造出各类高频干扰。要是没有这些小电容滤掉这些干扰，它们可能顺着电源线跑到主控芯片那，致使控制信号紊乱。所以，大电容负责“稳压”，小电容负责“抗干扰”，一个都不可或缺。

常见的接地误区

原理图设计里，最容易出错的地方是接地，要是你把舵机的大电流地与主控芯片的信号地画于一处，于回路上，那大电流产生的压降，会径直叠加至控制信号上，致使舵机无法听从使唤，正确的做法为采用“单点接地”伟创动力，将所有的地线于电源输入端会合，构成一个“星型”结构！

就这个具体的操作而言，其是很容易的：在原理图之上，针对那个舵机的电源地，再针对主控芯片的地，还针对稳压芯片的地，各自去画出一条线，都连接到输入电源的负极接点那儿。如此这般所带来的利好在于，舵机的大电流仅仅会在它自身的地通道之中运行，并不会串到逻辑电路里面去。一个洁净的地线体系呢，通常比你所能想到的还要重要，它能够处理掉绝大部分因“乱抖”而致使的疑难杂症。

用PCB布线搞定原理图

仅是画好原理图是不足够的，要是PCB也就是电路板布线出现了问题，即便原理图设计得极为出色那也是徒劳无功的。从原理图向PCB过渡的时候，你得格外留意电源线以及地线的宽度。承载着较大电流的线路，肯定非得使用宽线，甚至是进行铺铜操作才行。一般给出建议是，为舵机供电的线路宽度起码要处在2mm以上，或者直接铺设上实心铜皮，如此这般才能够降低电阻，进而减少压降。

另外，舵机接口的插件所在位置，需尽可能地靠近电源输入端进行安放，以此让电流所流经的路径达到最短的状态。稳压芯片以及它的滤波电容，同样要紧密相邻地放置舵机厂家伟创动力，通过这种方式能够最大程度有效地发挥电容的滤波效果。当把原理图之中的“理论”于印制电路板当中使其变为“实践”之际，多多思考电流的起始去向，如此一来你的产品距离稳定可靠便又迈进了一步。
