舵机旋转方向总反？从接线到设置，一次说清原因

你是否也曾遭遇过这般状况：程序全然编写完成，舵机却朝着相反方向转动，致使整个设备的动作变得杂乱无章？莫要着急，这实际上是诸多从事产品创新的小伙伴都会遇到的一个经典问题。咱们今天就来深入探讨一番，舵机的旋转方向究竟是由什么所决定，以及当你察觉到方向有误时，该如何一步步进行排查并解决。

信号线接反了怎么检查

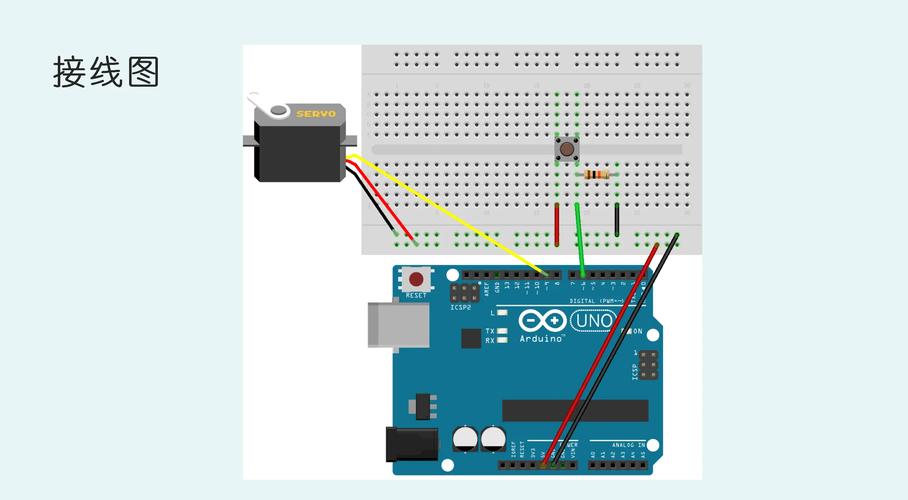

舵机身上通常有三根线，一根是电源线，一根是地线，还有一根是信号线。好多人一上来就把全部注意力都放在程序上面，实际上最仔细检查的便是这三根线的连接情况。特别是信号线，要是它和电源线或者地线接混了，那么舵机接收到的指令就会完全成为错误的。你能够顺着线缆认真地瞧一瞧，信号线一般对应的是控制板上的PWM输出引脚。有一种非常简单的检查办法就是，使用万用表的蜂鸣档去测一下线路是不是通断，以此保证信号能够准确无误地传输到舵机内部的控制电路板上。

偶尔情况下，线的连接是正确无误的，然而问题却出在了插头上。存在一些劣质的杜邦线，或者接头出现了松动的状况，这就会致使信号呈现出时有时无的情形，舵机便会如同“抽风”那样的表现，时而朝着正方向转动，时而朝着反方向转动。当我们在进行产品原型制作的时候，尽可能选择质量相对较好一些的线材，在接头的部位可以点上一点热熔胶来加以固定。要是具备相应条件的话，更换一套全新的连接线来尝试一下，通常能够迅速排查出是否是线材接触不良这个犹如“隐形杀手”一般的问题。

舵机转向与电机类型有关吗

就这个问题而言，它是颇具趣味的。众多朋友会存有这样的想法，那便是舵机里头的电机正负极对旋转方向起着决定性作用。然而实际上，对于普通舵机来讲，电机自身的确能够实现正反转，可是最终的方向控制权并非掌握在你直接连接电机正负极的那只手中。舵机内部存在着电机驱动芯片，它所接收的乃是信号线的PWM脉冲宽度指令。简而言之，你向它发送一个脉冲宽度值，它就会转到一个与之对应的角度，此角度是绝对位置，而非连续旋转的方向。

可是，要是你所使用的是那种连续旋转的舵机，那么状况就不一样了。这种舵机将其内部的位置反馈电位器去除掉了，使得它能够持续不断地转动。其旋转的方向着实是由脉冲宽度予以决定的：当脉冲宽度小于中间值时就朝着一个方向转动，要是大于中间值便朝着另一个方向转动。所以呢，要是你发觉连续旋转舵机的方向反过来了，那么这是很容易解决的，要么去修改程序当中脉冲宽度的值，要么把信号线更换到另一个能够输出对应脉宽的引脚上。

电位器安装反向导致反转

这是新手极易忽略，却又是结构工程师极易碰到的一个坑。舵机内部存有一个位置传感器舵机品牌伟创动力，一般是一个电位器，它承担着告知控制板“我当下转到什么位置了”的职责。要是你拆过舵机或者定制过舵机，便会晓得这个电位器的安装方向是固定的。一旦电位器在装配时装反了，那舵机内部的闭环控制就全然乱套了。你令它往东，它一检测发觉自己在西，就会奋力往东转，结果由于方向判断失误，它就反向跑了。

在你自行组装舵机或者更换过内部零件之后，这种情况尤为常见。判断的方法颇为简易，用手轻柔地拨动舵机输出轴，瞧瞧程序里读取到的角度值与实际转动方向是否相匹配。要是不匹配，那就得再度拆开舵机，将电位器的安装方向调整妥当。当然咯，倘若属于批量采购的成品舵机，建议径直找供应商确认批次有无装配问题，千万不要自己贸然拆解，以防影响保修。

控制程序参数设置错了咋办

别只是一味地将问题都归结于硬件，好多时候问题恰恰就出在咱们自己所编写的程序之中。在针对控制舵机的代码里头，一般情况下会存在一个“映射”函数，举例来说，当你把从0度至180度的角度范围，映射成为处于500到2500微秒这一区间的脉冲宽度时。要是你把映射关系给写颠倒了，就像把0度对应成了2500微秒，那么舵机自然而然地就会朝着相反的方向转动了。这种极为低级的错误在你复制粘贴他人代码之际是特别容易出现。

还有一点，存在一些控制库，其默认的舵机转动方向是相反的，比如里的Servo库，它默认是以0度作为起点，朝着顺时针方向进行旋转。但那要是你所使用的舵机，其出厂定义是以0度为逆时针方向，这样子就会出现方向相反的状况。在这个时候，最为简单的办法便是在程序里面取个反伟创动力，比如说你想要让它转到30度，那么你就要写成“write(180 30)”，通过这样的方式就能够便捷地搞定方向的问题。要记住，软件层面的调整向来是最为迅速的，需要优先去排查。

舵机不转是什么原因

那个方向要是反了，起码能证明舵机还在运作，然而要是它干脆停止转动了，那就兴许压根不是方向方面的问题。得瞧瞧电源功率是否足够。舵机启动的瞬间电流特别大，特别是大扭力的舵机，倘若你的电源仅仅能供应几百毫安的电流，根本就带不动。你就会发觉舵机只是抖动一下然后就没任何反应了。在这个时候换成大功率的稳压电源，或者直接在舵机的电源脚旁边并联一个大电容，就能够把问题给解决掉。

此外嘛，去查验一番控制信号的电平是不是匹配情况。要是你的控制器属于3.3V的那种逻辑电平，然而舵机需要的是5V的信号，那么这信号就很有可能没办法被识别出来。你能够采用逻辑分析仪去抓取一下信号线的波形，瞧瞧有没有正常的PWM波输出。要是没有的话舵机厂家伟创动力，那就得在控制器与舵机之间加上这么一个电平转换模块。这些进行排查的步骤虽说挺基础的，不过能够帮你省下大量因走弯路而耗费的时间。

选型时如何避免方向困扰

处于咱们开展产品设计开端的时段，选型此项步骤事实上已然确定了后续阶段是否会遭受方向方面问题的困扰，提议你尽可能挑选具备闭环反馈功能的智能舵机，像是串行总线舵机这般的类型，此类舵机不但能够使你借助指令径直设定旋转方向，还能够适时读取当前角度以及温度情况，在进行调试时极为便利，相较于传统PWM舵机而言，它几乎不存在“方向出现相反状况”这种含混不清的问题，原因在于你能够经由软件直接对ID以及方向参数予以修改。

还有，要是项目对于空间以及成本方面的要求并不高，那么是能够考虑去使用带有磁编码器的舵机的。这类舵机的精度以及方向控制稳定性都是远远超过普通电位器舵机的。在進行采购之时，需直接跟供应商讲明白你的应用场景，就好比“我打算用在无人机舵面控制方面，是需要能够进行编程的正反转设置的”。那些专业的厂家是会给你推荐最为合适的型号的。一个优良的选型，可以让你的产品在研发阶段少踩许许多多让人头疼的坑。

分析看完之后，你对于舵机旋转方向相关问题，是不是有了更为清晰的思路？在你的项目当中，有没有碰到过极为棘手的舵机控制方面的难题？欢迎于评论区分享你的经历，咱们一起展开交流，使得产品研发的道路能够走得更加顺畅些。
