当处于船舶建造、维修或者设备选型进程里，工程师以及技术人员常常会有明确电动液压舵机分类体系以及具体型号参数的需求。不管你是要为新建船舶去匹配舵机，还是为现有系统寻觅替换型号，精准领会不同种类舵机的结构特点、工作原理以及适用场景，都是保障船舶操纵安全性和可靠性极其关键的前提条件。
核心结论：电动液压舵机按推舵机构主要分为拨叉式、柱塞式和转叶式三大类，其中柱塞式又可细分为两缸和四缸结构；按控制方式分为手动操舵、电磁换向阀控制和电液比例控制三种。最常用的标准型号覆盖10kN·m至·m扭矩范围，对应船舶吨位从500吨至50000吨不等。选型的本质是根据船舶吨位、舵叶扭矩和系统可靠性要求，确定推舵机构类型和控制方式。

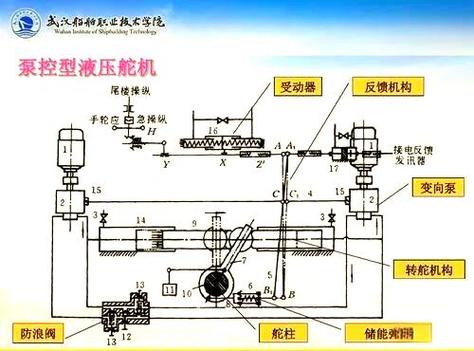

这是用以区分舵机种类的、最为根本的依据，它直接决定了舵机的输出扭矩能力，决定了舵机的占地面积，还决定了舵机的维护成本。
（1）拨叉式电动液压舵机
结构具备这样的特点，借助拨叉机构，把油缸的直线运动予以转化，使其成为舵柄的旋转运动，并且，油缸和舵柄是呈垂直状态进行布置的。
扭矩范围：10kN·m～120kN·m
适用船舶为，处于五百吨至三千吨范围的，中小型的船舶，像拖轮，还有渔船，以及沿海货船。
典型的优势在于，其结构呈现出紧凑的状态，成本相对较低，相较于柱塞式而言，低了百分之二十至百分之三十，再者维修起来颇为便利。
常见局限：扭矩受限、拨叉销磨损后间隙增大影响精度
（2）柱塞式电动液压舵机
这是目前大中型船舶最主流的配置，占市场份额的70%以上。
有着两缸柱塞式样的，是那种两个油缸呈现对称进行布置的，能够促使舵柄产生旋转的样式。它适用于三千吨至一万两千吨这般吨位区间的船舶，其扭矩范围处于八十千牛米至四百千牛米之间。
具备四个油缸的柱塞式装置，其中油缸是两两呈对称分布的，它输出的扭矩会更大，而且冗余度也更高。该装置适用于船舶，船舶的吨位范围是从10000吨到50000吨，其扭矩处于400kN·m至·m之间。
存在这样一些结构特点，柱塞跟舵柄借助十字头或者球铰进行连接，其运动副所承受的载荷是比较大的，是需要定期来进行润滑的。
典型的优势在于，扭矩输出具备稳定的特质，具备可靠性高的特性，拥有故障冗余能力强的条件（四缸式能够在短时间内以三缸的状态运行）。
（3）转叶式电动液压舵机
结构特点为，转子叶片直接承受着液压压力，把油压转化成扭矩，省去了机械连杆机构。
扭矩范围：50kN·m～800kN·m
有这样一些船舶适用，它们是3000吨至30000吨的，且存在空间受限情况的，像滚装船、渡轮、工程船这类船舶。
典型的优势在于，它具备高度紧凑的特点，其高度仅仅是柱塞式的百分之四十至百分之六十，同时它重量很轻，并且不存在外露的运动部件。
一般存在的限制情况为，对于密封方面的要求是极其高的，在叶片密封出现泄漏之后，进行维修所需要付出的成本是很大的，这其中还需要将舵机进行解体。
拿常见的6000吨级沿海多用途船来说，该吨位船的舵叶扭矩一般处于200kN·m至250kN·m之间，选用两缸柱塞式电动液压舵机，既能满足扭矩方面请求，且又能保障单缸出现故障时具备应急操舵的可能性，乃工程实践里的最优挑选。
（1）手动操舵型（纯机械控制）
通过机械连杆或钢索直接控制液压换向阀，无电控环节
仅适用于500吨以下小型船舶或应急操舵备份
优点：它是完全独立于电源的，其可靠性是极高的；缺点：操舵时需要的力矩很大，并且是无法接入自动舵的。
（2）电磁换向阀控制型
使用电磁铁控制滑阀换向，实现远距离电控
最常见配置，占90%以上电动液压舵机采用此方式
响应时间：0.5秒～1.5秒（取决于舵机规格）
可接入自动舵系统，实现航向保持
（3）电液比例控制型
采用比例阀或伺服阀连续控制舵角，没有换向时的冲击
适用于高精度操舵需求，如动力定位船舶、科学考察船
优点：舵角控制精度±0.2°、节能（无节流损失）
局限在于，价格高昂，相较于电磁阀型要贵百分之四十至百分之六十，并且，对油液洁净程度的要求极为严苛，需达到NAS六级以上。

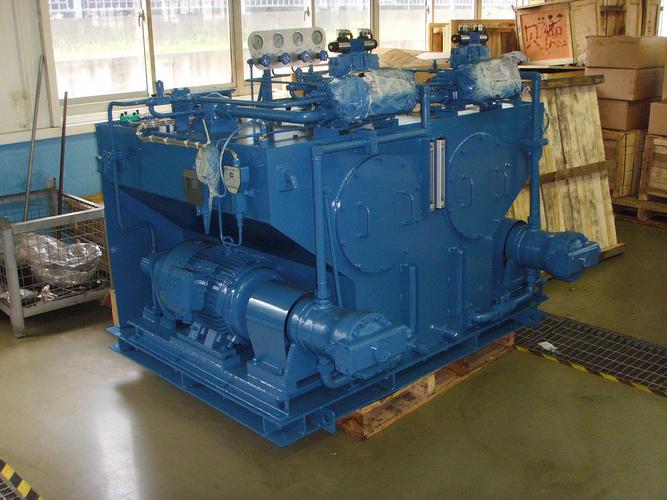

仅单机组，是由一台电动机去带动一台油泵，并且不存在备用情况，它适用于500吨以下并非重要的船舶。
两台电动机情况，一台电动机带着一台油泵，另一台电动机带着另一台油泵，二者相互作为备用状态，属于主流配置范畴，能够满足SOLAS公约针对主操舵装置以及辅助操舵装置所提出的要求。
存在多机组，其中包含三台或者四台泵组，这些泵组被应用于极地船以及无限航区大型船舶上面，并且在单机组出现故障的情况下，依然能够满足最大扭矩要求。
常用于电动液压舵机的型号命名方式，一般遵循这样的规则伟创动力舵机，即“企业标准+扭矩标识+结构代码”，然而在行业范围之内，对于扭矩等级存在着通用的代号体系。
以下为行业通用的扭矩等级分类，对应具体型号中的扭矩代码：
型号示例解读：
属于 “240 60” 型号，其扭矩有240kN·m ，柱塞直径的尺寸是60mm ，它是两缸柱塞式的结构 ，适用于8000吨级的船舶。
型号为“RV 400”的那种，属于转叶式（带有RV标识），其扭矩是400kN·m，它适用于15000吨级的滚装船。
有一种型号为“F80 500”的，它是拨叉式的，这里的“F”作为标识，其扭矩是80kN·m，这种适合应用于2500吨级的拖轮。
案例1：2000吨沿海散货船
需求扭矩：约80kN·m
推荐型号：拨叉式60100系列或两缸柱塞式100系列
控制方式：电磁换向阀＋自动舵接口
泵组配置：双机组（单台电机功率15kW～22kW）
案例2：12000吨近海集装箱船
需求扭矩：约320kN·m
推荐型号：四缸柱塞式400系列（扭矩能力400kN·m）
控制方式：电磁换向阀＋比例先导控制
泵组配置：双机组（单台电机功率45kW～55kW）
案例3：5000吨海峡渡轮（空间受限）
需求扭矩：约180kN·m
推荐型号：转叶式200系列
控制方式：电液比例控制（满足频繁进出港的高精度要求）
泵组配置：双机组＋独立应急泵
案例4：30000吨远洋散货船
需求扭矩：约700kN·m
推荐型号：四缸柱塞式800系列
控制方式：电磁换向阀（经济可靠）
泵组配置：双大排量泵组＋第三泵组作为应急
以拨叉式的高度为100%作为相对比较基准
第一步：准确计算舵叶扭矩
运用船舶设计手册当中的公式：T等于k乘以A乘以V的平方乘以C，当中：
T：舵叶扭矩（单位：kN·m）
k：系数（通常取0.8～1.2）
A：舵叶面积（m²）
V：最大航速（节）
C：舵型系数（平板舵取1.0，流线型舵取1.2～1.4）
实务操作提示，要是没有条件进行精确计算，那么能够按照船舶吨位每1000吨对应25kN·m至35kN·m的经验数值来进行估算。
第二步：确定必需的冗余等级
根据船舶航区和公约要求：
对于无限航区船舶（500总吨以上）而言，其满足这样的要求：当主操舵装置失效的时候，辅助操舵装置要是第二套动力单元能够立刻投入进去，→这种情况下选择双机组或者是多机组配置。
在沿海航区，对于3000总吨以下的情况，是允许采用单机组加上独立的应急操舵机械的 ，不过呢，也可以选择单机组，然而建议还是采用双机组。
内河船舶：按内河规范，通常双机组非强制但强烈推荐
第三步：匹配推舵机构类型
扭矩＜120kN·m且空间不限：优先拨叉式（性价比最高）
扭矩处于120千牛米至400千牛米的范围，并且空间具备充足的条件，那么：优先选择两缸柱塞式的，这种在业内属于最为成熟的类型。
扭矩＞400kN·m：四缸柱塞式（可靠性的唯一选择）
任何扭矩等级但机舱高度受限（低于2.5米）：只能选转叶式
第四步：选择控制方式
普通货船、渔船：电磁换向阀即可（满足规范、成本最低）
渡轮，拖轮，频繁进出港，采用电液比例控制，可提升操纵舒适性，并减少液压冲击。
动力定位船、科考船：电液比例控制＋冗余控制单元（必备）
第五步：验证功率匹配和安装空间
扭矩T（kN·m）乘转舵角速度ω（rad/s），再除以效率（0.6～0.7），所得结果约等于电机功率P（kW）。
常见匹配参考：
100kN·m舵机：电机功率22kW～30kW
200kN·m舵机：电机功率37kW～45kW
400kN·m舵机：电机功率55kW～75kW
800kN·m舵机：电机功率90kW～110kW
进行安装空间验证时，需要实测机舱预留区域的长度，要实测机舱预留区域的宽度 ，还要实测机舱预留区域的高度，柱塞式舵机的宽度一般按扭矩数（kN·m）乘以 0.8mm 至 1.0mm 来确定。比如说 400kN·m 的舵机伟创动力，其宽度约为 320mm 至 400mm，高度约为 至 。
问题1：型号标称扭矩远大于计算扭矩，是否可以选小一档？
错误操作：直接按计算扭矩的下限选型，不留裕度。
做法正确的是：要保留百分之十五至二十的扭矩裕度，这是的。原因在于，当舵叶处于污底、海浪进行冲击以及紧急避让的状况下，其实际扭矩会超过静水计算得出的值。比如说，计算扭矩为一百八十千牛米时，应该选择二百千牛米或者二百五十千牛米的系列，而不是一百五十千牛米。行业当中被公认的可靠性法则是：型号额定扭矩必定要大于最大工况扭矩。
问题2：老旧船舶更换舵机，原型号已停产怎么办？
被提议的解决办法是：依据“扭矩等级＋安装接口＋控制方式”这三个不同的维度去进行匹配。详细的具体操作步骤为：
① 测量原舵机的扭矩等级（可通过油泵排量和工作压力反推）
②测量绘制舵柄的锥度情况，确定键槽位置，搞清螺孔所在之处，此接口标准有可能属于企业内部的标准。
③ 选择同扭矩等级的新型号，定制转接法兰
实际存在这样一个案例，有一艘在1985年建造完成的有着3000吨载货量的货船，其原本的型号是“YDS 80”，此型号目前已经停止生产了，经过通过扭矩进行反算得出的数值是80kN·m，它的接口是符合ISO 2253标准的，于是直接选择了80系列的拨叉式舵机，这样就不需要对舵柄进行修改了，最终节省了大概15万元的改造费用。
问题3：双机组舵机的两套泵组是否可以不同排量？
正确的做法是，要是相同的排量才行。要是排量不一样的话，在进行并联运行的时候，就会产生偏流的情况，由此会导致电机出现过载或者油泵吸空这种后果。关于这点，SOLAS公约明确规定，主操舵装置的动力单元具备“相同的额定功率和特性”。
问题4：转叶式舵机密封泄漏怎么办？
预防方案是，每5000小时或者每3年，以先到的为准来更换叶片密封圈。泄漏早期的征兆有，舵角保持不住，油泵启动频繁，也就是5分钟内启动超过3次。不可以自行解体维修，委托原厂或者具备ZTV资质的专业维修商来处理。
第一步：建立选型决策表（立即执行）
在采购前，请填写以下决策信息：
船舶吨位：____吨
最大航速：____节
舵叶面积：____m²
机舱高度限制：____米
预期船舶寿命：____年
年度航行时间：____小时
第二步：向3家以上供应商索取技术方案
要求供应商提供：
① 扭矩计算书（盖有设计印章）
② 外形安装尺寸图（精确到毫米）
③ 液压原理图（标注安全阀、滤油器、空气滤清器的型号）
④ 备件清单和换油周期表
予以警惕的信号是，若供应商不能够提供扭矩计算书，并且无法明确密封件型号，那么便将其直接排除标点符号。
第三步：优先选择符合以下标准的型号
✅ 中国船级社（CCS）型式认可证书
针对《船舶与海洋技术—舵机》的标准，也就是ISO 13943：2019，做出符合性声明。
油泵，采用国际通用接口，电机，采用国际通用接口，液压阀组，采用国际通用接口，便于后期采购备件。
✅ 提供中英文操作维护手册和故障代码表
第四步：采购合同中明确的条款
质保期：整机24个月，密封件12个月
现场调试服务：包含初次加注液压油、舵角校准、自动舵联调
备件供应承诺：关键密封件、柱塞副、拨叉销承诺供应15年
培训要求：提供不少于2天的现场操作维护培训
核心观点重申：电动液压舵机的选型本质是一个“船舶吨位→扭矩需求→推舵机构确定→泵组冗余配置→控制方式选择”的5步逻辑链条。任何跳步或凭经验臆断都会导致系统可靠性的不可逆损失。正确的做法是：先计算或实测舵叶扭矩，再按扭矩等级选择标准型号系列，同时强制要求冗余配置不低于船级社最低要求。
