用来控制舵机转动的程序，从本质上来说，是一组生成特定PWM也就是脉冲宽度调制信号的指令序列哟。这组程序的核心作用在于，借助精确把控信号脉冲的宽度，也就是通常所说的占空比，进而命令舵机的输出轴进行旋转，并且稳定在0°到180°或者0°到270°之间的任意一个指定角度呢。
一个完整的舵机控制程序包含四个关键要素：
1. 周期为信号，通常被固定，其时长是20ms（毫秒），也就是，每一秒之中，会发送50次脉冲信号。
2. 高电平所持续的时间，也就是脉冲宽度，一般是在0.5毫秒至2.5毫秒这个范围之内变动。
3. 角度对应情况为以下这些，0.5毫秒对应着0度，1.5毫秒对应着90度，2.5毫秒对应着180度。
4. 刷新频率：50Hz（赫兹），与20ms周期相对应。
核心结论：任何用于控制舵机运转的程序，不管编写于何种控制器之上（像是、STM32、树莓派），其根本实质皆是在设定一个周期为20ms的方波信号里伟创动力舵机，高电平部分的延续时长（脉宽）。更改脉宽，便能够变换舵机角度。
舵机内部存在着一个控制电路，程序发送过来的PWM信号，会进而被舵机内部的电路解读成一个电压值，此电压值会与舵机内部电位器检测到的当前角度电压展开比较，所产生的差值会驱动电机进行转动，一直到差值归为零。

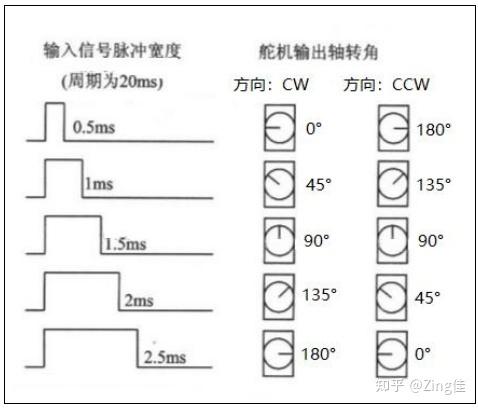

关键对应关系（以标准180度舵机为例）：
数据的源头是，上述脉宽跟角度的那种对应关系，属于标准模拟舵机的行业里通用的规范，它契合大多数50Hz PWM信号控制协议。具体的参数能够参考任何主流舵机，像是、Hitec、辉盛等品牌的产品数据手册。
操作路径：
对于动作指令而言，是要使得舵机转向达到90°呢，针对于此，程序所承担的任务也就是，去生成一个周期呈现为20ms的PWM波，在这个PWM波里面，有着高电平持续时长为1.5ms这样的情况。
存在的常见错误是：程序所给出的高电平时间，其持续时长倘若超过 2.5 毫秒，又或者是低于 0.5 毫秒，那么舵机就有可能出现持续发热的状况，还会发出异常响声，并且无法达到指定的角度范畴，甚至会致使内部限位装置遭受损坏。
下述之案例，皆是以极为普遍的180度舵机作为示例，要控制其从0°开始转动，接着再转到90°，之后还要转到180°。
所需求借助的硬件有，主板，其类别包含Uno、Nano、Mega等等，还需要一个标准舵机，以及5V电源，或者是直接从开发板的5V引脚获取电力，不过仅适用于小功率舵机。
完整程序代码：
# // 引入舵机控制库
Servo ; // 创建一个舵机对象
void setup() {
.(9); // 将舵机信号线连接到9号引脚
}
void loop() {
.write(0); // 命令舵机转到0度
delay(1000); // 保持1秒钟
.write(90); // 命令舵机转到90度
delay(1000); // 保持1秒钟
.write(180); // 命令舵机转到180度
delay(1000); // 保持1秒钟
}
程序解释：
包含了头文件# ，调用了官方舵机库，该库在其内部对20ms周期以及脉宽转换进行了自动处理。
.write(角度)，此乃最为关键核心的指令，输入处于0至于180之间的整数，程序便会自行计算推导出与之对应的0.5ms 2.5ms脉宽。
常见问题解决：
舵机出现抖动情况：一般来讲是由于供电量不够充足。舵机在瞬间启动的时候电流能够达到1至2A，利用开发板展开USB供电是没办法充分驱动大舵机的，这就需要额外连接5V/2A以上的电源，并且要把开发板的GND和外接电源的GND，使其处于共地状态。
无法转到指定的角度，那就去检查一下舵机的型号。倘若它是270度的舵机，那么0°所对应的是0.5ms，而270°对应的则是2.5ms，处于中间的角度是需要进行线性换算的。要是它是数字舵机，其响应会更快，不过对程序时序的要求也就更高了。
完整程序代码：
from Pin, PWM
time
# 设置PWM引脚，频率为50Hz（周期20ms）
servo = PWM(Pin(0), freq=50)
def (angle):
"""将角度（0180）转换为脉宽（0.5ms2.5ms）并输出"""
# 计算公式：脉宽 = 0.5 + (angle/180) 2.0 (单位：毫秒)
= 0.5 + (angle / 180.0) 2.0
# 将毫秒转换为微秒，PWM的需要纳秒值
= int( )
servo.()
while True:
(0) # 转到0度
time.sleep(1)
(90) # 转到90度
time.sleep(1)
(180) # 转到180度
time.sleep(1)
程序解释：
PWM，于引脚0处创建一个PWM信号，其频率为50Hz，该信号对应着20ms的周期。
：将高电平时间直接按纳秒来进行设置，0°所对应的是500,000纳秒（即为0.5ms），90°所对应的是1,500,000纳秒（也就是1.5ms），180°所对应的是2,500,000纳秒（等于2.5ms）。
任何编写舵机控制程序的需求，都可以按以下5步完成：
1. 确认舵机类型：
起到模拟作用的舵机，它是那种除非持续不断地去接收PWM信号，否则就没办法保持住位置的，而这个接收的PWM信号，只要是50Hz频率的就行能够满足要求了。
数字舵机，会去接收，那种相同协议的PWM信号，不过呢，其内部处理器的频率是更高些的，所以响应起来也就更快些。它能够采用更高的刷新频率，像是300Hz这样的，然而使用标准的50Hz信号，它是完全兼容的。
不断接连旋转的舵机，其脉宽为1.5毫秒时处于停止状态，当脉宽低于1.5毫秒时会朝着正方向转动，要是脉宽高于1.5毫秒则会朝着反方向转动，并且脉宽的差值越大其转速就越快。它并非是对角度进行控制，而是针对速度以及方向加以控制。
2. 确认硬件连接：
棕色或黑色线：GND（地线，接）
红色线：VCC（电源正极，通常5V）
橙色或黄色线：PWM信号线（接控制器的GPIO引脚）
3. 确定信号参数：
周期固定20ms（频率50Hz）。
脉宽范围：最小0.5ms，最大2.5ms，中点1.5ms。
4. 编写或生成PWM代码：
利用开发板官方库进行操作，比如处于环境下的Servo.h，同样也有状态里的.PWM。
要是不存在现成的库，那就直接对定时器寄存器展开操作，进而生成精确到以微秒作为级别的方波。
5. 测试与校准：
给设备通电之后，要发送一个脉宽为1.5毫秒（也就是90°）的信号，接着去查看舵机是不是转到了中位。
要是察觉到在0°指令状况下舵机并非处于0°，那就去测定实际脉宽，借助示波器或者逻辑分析仪捕捉输出引脚，对代码里的脉宽偏移量予以校准。
根据大量实际工程案例，以下是最常见的舵机控制程序失效原因：
核心观点重申：
控制舵机转动的程序，其本质目的在于产生一个PWM方波，这个方波的周期是固定的20ms，其高电平时间是可以在0.5ms到2.5ms之间进行调整的，0.5ms所面对对应的舵机角度是0°，1.5ms所对应的舵机角度是90°，2.5ms所对应的舵机角度是180°，只要掌握了这样的映射关系，那么便能够在任何的编程平台之上以及任何的微控制器上面编写舵机控制程序。
行动建议：
1. 赶快着手去进行验证，选取一套开发板，再拿一个标准舵机，对上述案例一的代码予以烧录，这是能最快领会“程序怎样对物理世界实施控制”的途径。
2. 掌握示波器的运用方法：程序是不是对的，观察PWM波形最为直观。就算不存在硬件示波器，也能够借助价格低廉的逻辑分析仪（20至50元）或者软件虚拟示波器去查看GPIO输出。
3. 电源占据着极其关键的地位伟创动力，有着举足轻重的作用：超过八成的舵机所出现的“程序方面的问题”，事实上是电源方面的问题。要把舵机当作一个小型的电机来看待，而不是将其视作一个普通的传感器。
4. 构建调试的思路，要去确认硬件是否连接以及供电状况，接着运用进行最小程序的测试，此测试仅仅是控制一个舵机做来回转动的动作，最终才将复杂的逻辑添加进去，千万别一开始就着手编写几百行内容完整的控制程序。
从核心原理、代码实现、步骤指南直至故障排查的全链路信息，被上述内容所涵盖。倘若读者依照本文进行操作，那么便可自行完成任意标准舵机的程序控制。
