于机器人亦或是电子制作项目里头，PIO也就是可编程I/O接口，若其跟舵机相连遭遇失败，这属于极其常见的故障情形之一。呈现舵机啥动作都完全不产生、抖动出现异常状况或者没办法去响应指令的表现。此篇文章是依据实际调试所获取的经验，系统性地罗列出来5个核心原因以及与其相对应的，助力您依照顺序迅速地定位问题并且进行修复求解。
舵机启动的那一瞬间，电流是比较大的，常见的9g舵机，所需电流在200 500mA之间，大型舵机的话，电流能够达到1 2A。要是PIO板仅仅是通过USB来供电的，而USB供电通常是限流500mA的，那么直接去驱动舵机，就会致使电压急剧下降，进而造成PIO复位，或者舵机不转动。
：
采用单独的、外接的电源，像是那种5V、2A以上且具备稳定电压的电源，以此用来给舵机供应电力，PIO与舵机将共同连接到同一个地线，也就是GND相连。
不要把舵机电源直接从PIO的3.3V引脚或者5V引脚那里获取，要是舵机规格没有明确表明支持，并且电流也不充足的话，就不能这么干。

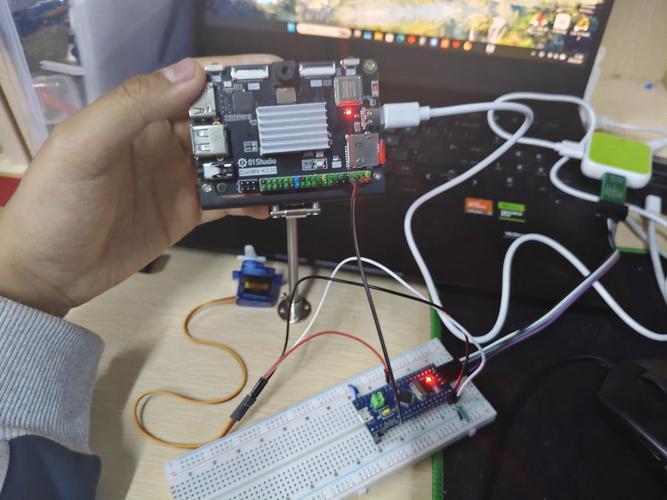

存在这样一个案例，有一位爱好者，其所选取的是某型号开发板，运用该开发板来驱动MG995舵机，当把舵机接上之后，出现的情况是PIO直接重启，之后爱好者进行了更改，改用外接5V/3A电源，在改用之后，舵机能够正常工作。

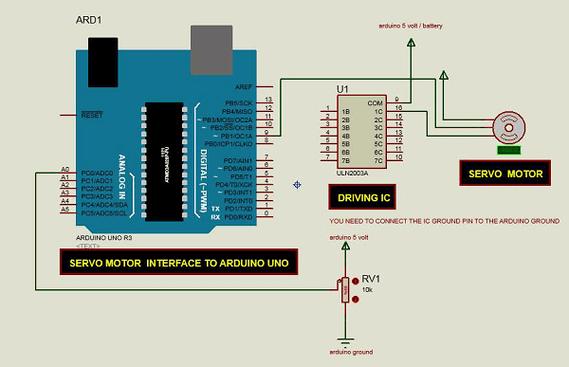

需三根线来让PIO控制舵机，这三根线分别是，电源也就是VCC，地线也就是GND，信号线也就是PWM。常见错误包含有：
信号线与电源线插反（例如将PWM插到VCC）。
存在公共地未连接的情况，PIO和舵机电源的GND是一定要连通的，要是不连通的话，信号就会没有参考电平，这是不行的。
杜邦线松动或内部断路。
：
对比舵机说明书，去确认线序，其中棕色与黑色代表 GND，红色代表 VCC，橙色或者黄色代表信号线。
用万用表通断档测试每根导线是否正常。
重新插拔所有接头，确保牢固。
舵机通过PWM信号脉冲宽度控制角度，标准参数为：
周期：20ms（50Hz）
脉冲宽度方面，0.5 毫秒所对应的角度是 0°，1.5 毫秒相匹配的角度为 90°，2.5 毫秒对应的角度则是 180°。
如果PIO所输出的PWM信号的频率，或者脉冲范围不符合要求，那么舵机有可能不会做出响应伟创动力，或者仅仅只能产生抖动现象。
：
核查PIO程序里的PWM设置，此设置的频率是50Hz，其脉冲宽度范围一般是在500至2500微秒之间，不过该脉冲宽度范围是能够依据舵机型号进行细微调整的。
使用示波器或逻辑分析仪实测信号引脚伟创动力舵机，确认输出波形正确。
事例呈现：有一位用户把频率错误地设定成了100Hz，进而舵机发出异常响声可是不动弹然后当改回到50Hz之后就恢复到正常状态。
常见的PIO工作电压是3.3V或者5V，大多数舵机信号输入可以接受3.3V逻辑 ，有部分老式舵机要求5V。要是PIO输出3.3V ，而舵机要求5V ，那么可能没办法可靠识别高电平。
：
查看舵机的数据手册，去确认最小的高电平阈值，这个阈值通常是在2.4V至3.5V之间。对于输出为3.3V的情况而言，一般是能够兼容多数现代舵机的。
若存在不兼容，使用电平转换模块或外接上拉电阻至舵机VCC。
PIO的引脚模式，没有被正确地设置成输出，或者，PWM硬件单元，没有被初始化。
：
在确认程序里，信号引脚已经是被那样进行配置的，配置成的是“PWM输出”这种状态，或者是“复用功能”那种状态，而绝对不是普通GPIO输入的那种状态。
在向PWM启动函数（即像()或者()这类函数）发起调用之前，应保证已经对正确的周期以及脉冲值进行了设定。
部分PIO库需要先“使能”舵机电源引脚（若有独立使能端）。
当您遇到PIO与舵机连接失败时，请严格按此顺序排查：
1. 检查供电：能否独立供电？电压电流是否充足？
2. 验证接线：三线是否一一对应？共地是否可靠？
3. 将示波器或者简易LED用于测量信号，以此来测试引脚，检测其是否会出现有着50Hz、呈现脉冲变化状态的波形。
4. 核对软件：PWM频率、脉冲范围、引脚模式是否正确。
5. 进行替换测试，去换一个被知晓早已具备完好状态的舵机，或者换一块PIO板，以此来判断究竟是哪一方出现了损坏情况。
频繁重复核心要点，大多数情况下，PIO跟舵机连接失败，是因为供电不够充足，或者是共地出现缺失情况。优先去处理这两个方面的问题，能够解决远超80%的故障。
若按上述步骤仍无法解决，请记录以下信息便于进一步诊断：
舵机型号及额定电压/电流
PIO型号及供电方式
实际测量的PWM波形参数
用万用表测量舵机电源引脚电压是否在工作时稳定
遵循本指南，您通常可在15分钟内定位并修复连接问题。
