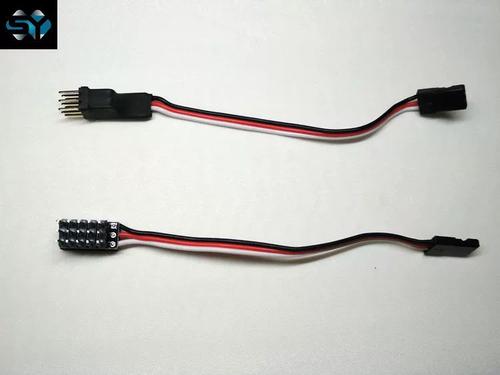

舵机Y线，也就是被称作Y型连接线、舵机并联线的东西，是在航模里、机器人中、小型自动化设备内常见的配件。它核心的作用特别简单，是把接收机或者控制器上的一个舵机信号输出接口，分成两个，同时去连接两个舵机，使得这两个舵机能够接收到完全一样的控制信号，进而同步运动。
往下面，从三个最为常见的实际场景出发，详细地去说明舵机Y线的具体用途，以及使用这个时候的关键注意事项。
这是以舵机Y线作为应用场景，该场景是最为主要也最为广泛的。当你的设备需要在同一方向之内同时去驱动两个舵机，并且要求这两者的动作要完全保持一致的时候，Y线是最为简洁而且最为有效的一种。
就航模飞机里的副翼控制而言，存在这样的情况，有一架属于常规布局的固定翼航模，其左右机翼分别都有一个副翼舵机，把这两个副翼舵机借助Y线进行并联操作，之后连接至接收机所对应的“副翼”通道，当操作遥控器去打副翼摇杆的时候，左右两边的舵机会在同一时间且朝着相同方向发生偏转，以此让飞机能够稳定地进行滚转动作，要是没有Y线的话，要么就得占用两个接收机通道并且还要设置混控，要么就得增加额外的控制器，而Y线极大地简化了接线。
机器人腿部存在对称关节，对于一个四足或者双足机器人而言，其左腿处的膝关节以及右腿处的膝关节，这两者需要同步进行弯曲，把这两个关节的舵机借助Y线连接至同一个控制信号输出口，如此一来就能够保证双腿动作严格同步，并不需要额外进行编程，也不会占用多个控制端口。
关键事实是，Y线仅仅复制信号，并不会放大功率。连接着的两个舵机，是相同的型号，并且是相同的负载级别。要是两个舵机所需的电流总和，超过了接收机或者控制器对应端口的额定输出能力，那就外接舵机电源扩展板也就是BEC，不然的话，可能会致使电压骤降，舵机变得无力，甚至会让接收机重启。
（依据：RC通用接线规范伟创动力，各品牌接收机信号输出端口通常额定电流3A~5A，单个标准舵机空载电流约200mA~500mA，堵转时可达1A~2A）
在含有多个舵机的系统里边，像大型航模一样，还有多自由度的机械臂类，以及拥有10个以上舵机的仿生机器人这类，存在着控制器或者接收机兴许会距离实际舵机安置处较远的情况。要是每个舵机都独自牵拉一根完整的信号线回到控制器那里，就会变得极其臃肿，并且容易产生缠绕。
Y线可以作为信号转接与分支节点使用：
于设备骨架或者机身上，固定一根Y线当作“主干分支点”，从控制器引出的那一根信号线，先连接至Y线的“输入端”，Y线的两个输出端，再各自引向处于两个不同位置的舵机。
这么做能够明显削减透过活动关节或者狭窄管路的线束数目，减小电磁干扰风险，还利于后期维护以及更换单个舵机。
常见案例：有一款具备10个自由度的液压挖掘机，其所有的舵机全都集中于底盘以及驾驶室之处。采用Y线把左右两侧履带驱动舵机进行并联，与此同时，将大臂、小臂、铲斗的多个舵机以分组Y线的方式来连接，最终仅仅只有4根信号线接入遥控接收机，如此极大地简化了内部走线。
现代微型控制器这其中包括了 Nano、等来进行相关的控制操作，有的时候仅仅只有3至4个PWM输出口，然而你却会有一种需求便是去连接6个同向同步舵机，在这种情况下是能够采用多级Y线来开展信号级联的：
第一级Y线将一个控制口分成两路；
每一路再连接第二级Y线，变成4路；
以此类推，理论上可以将一个信号源复制给任意多个舵机。
重要限制是，信号复制不会损失电压以及波形完整性，不过，所有舵机的工作电流依旧是由电源直接供应的，绝对不可以通过控制器或者接收机来供电。在实践当中，当超过两个舵机同步进行使用之时，一定要单独为舵机配备稳压电源，像是那种6V/10A开关电源或是BEC模块，并且要把所有舵机带红颜色的正极线并联连接到这个电源之上，可是黑色的地线以及黄色或白色的信号线依旧是通过Y线去连接控制器。
再次重申核心观点：舵机Y线的主要功能在于，把单一控制信号转变为两份一致的信号，这样能让两个舵机同步运行，它无法达成两个舵机的单独控制，也不能够增大电流或者提高扭矩。
行动建议：
1. 在你存在需要两个舵机一块儿执行同向且同角度运动这种情况时，优先去采用Y线，这是最为简单靠谱的方案呀。
2. 使用之前，要进行确认，确认两个舵机的型号是一致的，并且负载是相近的，还要确认总电流不会超过接收机或者控制器端口的额定供电能力，要是超过了伟创动力舵机，那么就需要外接独立的舵机电源。
3. 要是你想要两个舵机做出相反方向或者存有不同角度的运动，比如说一个朝着正方向转动而另一个朝着反方向转动，又例如一个转动三十度然而另一个转动一百二十度情况之下，那就千万别去使用Y线，而是采用支持可编程的那类舵机或者独立控制端口。
通过依据上述准则来挑选以及连接舵机Y线 ，你的设备会获取到稳定的 ，同步的 ，没有异常状况的舵机动作。
