当您去转动下遥控器之上的方向盘时，遥控汽车的轮胎紧接着就会响应转向，而在这个流畅动作的背后正是舵机在展开工作。简单讲来，遥控汽车方向舵机乃是通过接收源自接收机的PWM（脉宽调制）信号，把这个信号跟内部电位器检测到的当前位置去进行相较伟创动力舵机，然后驱动直流电机借助减速齿轮组来调整输出轴，最终锁定位于目标角度，从而形成一个高精度的闭环控制结构。不管您是去维修转向出现的失灵状况，还是去升级响应更快的舵机，理解这一原理均能够帮您迅速的定位问题所在。

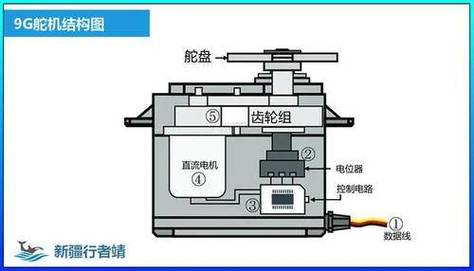

拆开一个标准遥控汽车舵机，您会看到以下组件，缺一不可：
1. 电路板用作控制，其核心包含一块MCU，或者是专用的舵机控制芯片。这块核心负责对来自接收机的PWM信号进行解读，而且与此同时，读取电位器的当前电压。
2. 用于直流电机（通常为3 6V） ，它属于执行元件 ，会依据控制电路发出的指令 ，进行正转 ，或者反转 ，亦或是停止。
3. 有这样一种部件，它被称作减速齿轮组，其作用是把电机的高速旋转状态予以降低速度的操作，同时还会放大扭矩，经过这样的过程后，最终实现驱动输出轴的目的伟创动力，这种部件常见的材质类型为金属或尼龙齿轮。
4. 反馈电位器，它是一个可变电阻，被安装在输出齿轮轴上，当输出轴进行转动的时候，电位器的阻值会呈现线性变化，控制电路依据此来获取实时角度。
5. 外壳连线缆，有三根线，一根是红色，它是电源正极，电压一般在4.8V至6V之间，一根是棕色或者黑色，它是电源负极，还有一根是橙色或者白色，它是信号线，用于传输PWM。
受遥控的汽车接收机向舵机送去的不是电压的高低情况，而是周期是固定的、高电平并且宽度能够改动变化的脉冲信号，也就是PWM。绝大多数被遥控的汽车所使用的舵机采用下面这样的标准，以常见的模拟舵机作为例子：
信号周期：20ms（50Hz）
处于1.0ms至2.0ms之间的高电平持续时间，对应着输出轴的转动范围，该转动范围通常是不一样的，会在±45°至±90°这两刻度之间变动，具体情况要依据舵机总行程来确定。
所呈现被提及的典型对应关系为，有着这样一种情况，即1.5ms的高电平，它所对应的是中位，此中位状态是轮胎朝前的那种情形，还有，1.0ms的时长所对应的是一个方向极限，具体是如左转到底的这种状况，另外，2.0ms的时长对应的则是相反方向极限，也就是右转到底的这种情况。
实际例子呈现：有一款十分之一比例的遥控平跑车，在遥控装置里转动转向轮使其回到中间位置时，接收机的信号线会送出时长为一点五毫秒的脉冲信号，这时舵机就维持在正中间的状态；要是您把转向轮朝左边打到最大限度，信号就会变成一毫秒，紧接着舵机的输出轴马上转动四十五度，凭借转向拉杆来促使轮胎朝左边转动。
受遥控的汽车舵机，始终处于一种快速循环状态，这种循环是“目标 反馈 校正”，每秒能够执行数十到数百次，其中数字舵机每秒执行次数能在300次以上。
步骤1：接收并解码指令
对控制电路检测信号线那儿的PWM高电平宽度予以检测，此宽度比如是1.2ms，接着将其与内部存储的“中位参考值1.5ms”进行差值计算，依据这个差值算出需要转动的方向是怎样的，且据此算出理论目标角度是多少。
步骤2：读取当前位置
控制电路朝着电位器施加恒定电压，借由ADC也就是模数转换器去读取输出轴当下所对应的电压值。电位器的线性度对回中精度直接产生影响且劣质舵机常常由于电位器磨损致使出现“抖动”或者“无法回正”的状况。
步骤3：比较与驱动
控制电路计算目标角度与当前角度的误差：
倘若误差大于允许死区，而这允许死区通常是对应于三至五微秒的角度，那么便会驱动电机朝着减小误差的方向去旋转。
误差在死区内 → 停止电机，保持位置
电机驱动通常采用H桥电路，实现正反转控制。
步骤4：循环精调
以固定频率重复上述步骤，当您快速且连续地打方向时，舵机会于每个周期之内重新计算目标值，以此实现比例跟随，要是遥控器信号丢失或者受到干扰，部分舵机会进入“保持位置”或者“回中”的安全模式。
了解原理后，您可以直接判断以下典型问题：
再次着重强调核心观点：遥控汽车舵机工作的本质，是一个由PWM信号驱动的闭环角度伺服系统。接收机发出的脉冲宽度，直接决定目标角度。舵机内部借助电位器，实时反馈实际角度。控制电路驱动电机，直至两者完全一致。要是没有这个闭环，车轮便无法准确跟随遥控器的每一个微小动作。
给您的三项行动建议：
1. 选购之际，依据车模的类别来挑选舵机，越野车辆以及大脚车需要那种具备金属齿轮且有着高扭矩的，也就是扭矩要在15kg·cm以上的，平跑竞速类型的车模则需要高速数字舵机，其有着特定的响应时间。
2. 定期校准中位，每次在安装新舵机或者换来舵机臂之后，一定要先把遥控器开启，并且将转向微调设置为归零状态，然后再去安装舵机臂，要让舵机臂和车轮方向保持垂直，以此防止烧坏舵机或者出现静态电流噪音。
3. 倘若碰到抖动的情况，要去检查电位器：绝大多数那种‘不听使唤’的舵机，并非是完全坏掉了，把精密电子清洁剂喷进电位器的缝隙里，然后转动好几次，就能恢复了（这适用于不是密封的舵机）。
懂得舵机运行的原理，您不但能够精确地进行维修，而且还能够从原理的层面判断出升级的方向，使得遥控汽车每一次转向都能够做到精准无误。
