在进行DIY机器人、机械臂或者航模项目期间，常常需要使得多个舵机一同执行一样的动作，像是多关节同步转动这种情况。在这个时候，仅仅需要把所有舵机的信号线并联到一块，共同使用同一个控制信号。
关键核心原理是，舵机的信号线，一般是黄色或者橙色的那种，用来传输PWM控制信号。当多个舵机并联起来去接收相同信号时，它们会同步地对指令做出响应。电源线就是红色的那根，地线呢是棕色或者黑色的，这两根线也都需要单独分别进行并联，以此来保证每个舵机都能有充足的供电。
本文仅仅是针对于第一种被称作“并联同步”的场景，此场景也就是信号线出现分叉的情况。要是需要进行独立控制的话，那么就要去使用多路舵机控制板，或者是使用具备多个PWM引脚的控制器。
舵机24个（以常见9g、20kg舵机为例）
控制器（如、STM32或PWM信号发生器）
杜邦线（公对母、母对母若干）
面包板（可选，用于临时测试）
电烙铁、热缩管（永久性接线时使用）
留意，不一样品牌的舵机线序存在可能不同的情况，然而其功能保持不变。一定要按照实际的线色功能去连接，千万不要仅仅依据颜色的位置来进行操作。

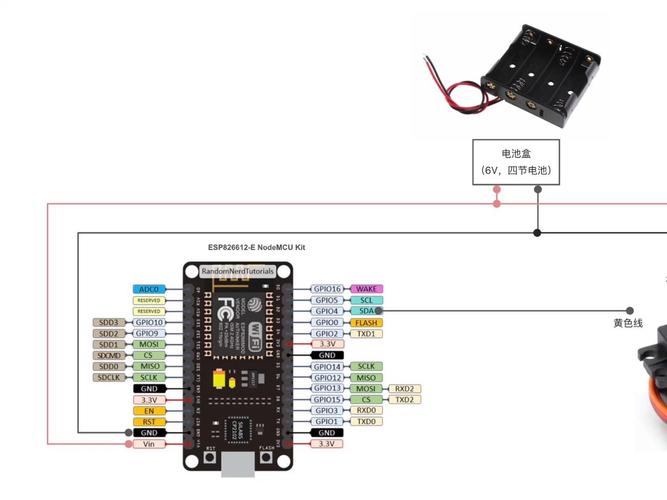

控制器PWM引脚 ──→ 所有舵机的黄线（信号线）共接在一起
控制器5V引脚 ──→ 所有舵机的红线（电源）共接
控制器GND引脚 ──→ 所有舵机的棕线（地线）共接

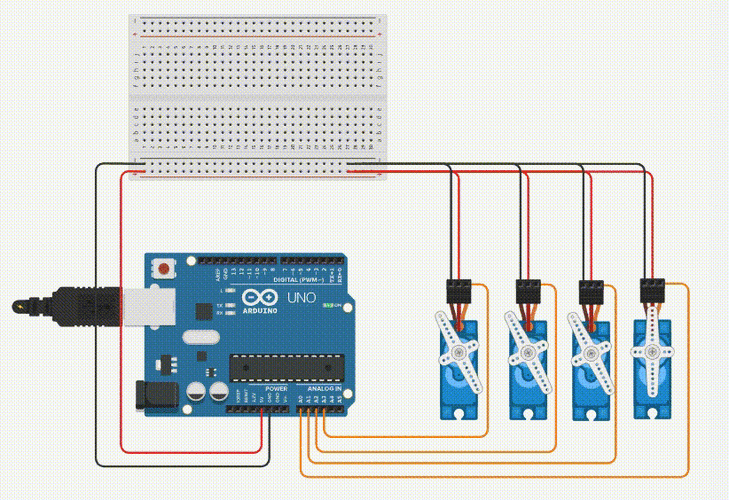

实际连接示意（文字图解）：
舵机1 舵机2 舵机3
信号线(黄) 信号线(黄) 信号线(黄)
│ │ │
└─────┬─────┘ │
├─────────────────┘
│
控制器PWM引脚（如第9脚）
红线也就是 VCC 这根线，棕线也就是 GND 这根线，它们的情况是同样的道理，要分别各自去进行并联操作使得成为一根线，然后再将其接入到控制器之中。
1. 将所有舵机的信号线剥出23mm铜芯，绞合在一起。
2. 将一根引线（公头杜邦线）焊接在绞合点，套热缩管绝缘。
3. 红线和棕线分别按同样方法处理。
4. 将引线接入控制器相应引脚。
关于安全方面的提醒，当电源线处于并联这种状态之际，要是舵机的数量超出了3个，或者单个舵机的电流大于1A，那么就不要去使用控制器自身所带的5V输出，而是要改用独立的外置BEC也就是稳压模块来进行供电。不然的话，就有可能致使控制器被烧毁。
事例一：身为爱好者的小张，运用三个MG995舵机去打造六足机器人伟创动力，在把信号线进行并联之后，舵机出现抖动状况并且停止转动。
缘由是，控制器5V输出的最大电流为500mA，然而，3个舵机在启动的瞬间，电流超出了2A。
采用7.4V的锂电池加上ubec，将其降压至6V，输出5A电流，ubec的地线与控制器的GND共同连接伟创动力舵机，ubec的正极接全部的红线，而控制器的5V仅供控制芯片来供电。
案例2：信号线分叉后，其中一个舵机不动作。
查一查：这个舵机的信号线有没有出现虚接的状况？这个舵机自身是不是已经损坏了？并联的时候连接点有没有和地形成短路的情况？
化解该问题的办法是，运用万用表的通断档来测量信号线的电阻，此信号线是从控制器引脚连接至每个舵机接口的，其电阻是小于1Ω的。
案例3：并联后舵机反应变慢。
原因：信号线过长（超过50cm）或线径过细导致信号衰减。
解决：缩短信号线长度，或使用带屏蔽的信号线。
核心结论是，舵机信号线分叉并联接线，只要把所有信号线、电源线、地线分别对应共同相接，就能达成多个舵机同步控制。关键前提在于，控制信号足够强，电源容量足够大。
行动建议：
1. 先用面包板和2个舵机测试并联效果，确认无误后再增加数量。
2. 要是舵机的总数超出了3个，或者扭矩比较大，那就一定要采用外部供电，比如说6V/5A的UBEC。
3. 每当进行焊接或者插接之后，运用万用表去测量信号线跟地线二者之间是不是存在短路情况，正常的话是呈现高阻值，差不多在10kΩ以上。
4. 在永久性这一项目当中，针对每个并联接头而言，建议采用接线端子排或者一字压线帽去替换手工绞合的方式，换用这种方式会更加可靠。
再重复加以提醒，信号线进行分叉这事并非具备复杂性，仅仅只要遵循“同色且同功能的线共同连接”这样一个原则就行。在任何一种情形状况之下，先开展测试之后再实施集成，能够避免超过90%以上的故障情况发生。
