诸如船舶、工程机械等大型器具达成精准转向的关键部件，便是液压舵机转向器。当艇操纵者操控方向盘或者执掌舵轮之际，转向器承担着把细微的机械操控之力，转变成为足够去促使舵叶或者车轮产生偏转的强大液压动力。简言之，它的核心原理是这样的：凭借液压油具备的不可压缩的特性，借助小型控制阀来带动大流量油路，达成“四两拨千斤”的动力增大，并且经由机械或者液压反馈构建成闭环控制，以此保证舵角能够精确地跟从指令。
为了帮助你快速理解，下面用常见案例说明原理应用：
案例的背景情况是，有一艘万吨级别的货轮，它正在狭窄的航道当中进行航行，在这个过程里，驾驶员是需要频繁地去做微调航向这个操作的，要是采用纯机械传动的方式，那么凭借人力根本就没有办法去转动巨大的舵叶，在这样的状况下，液压舵机转向器就成为了唯一能够行得通的方案。
工作进程所表现为：身为驾驶员的人员仅仅是轻轻转动方向盘，转动角度仅仅是5°。这一动作作为起始，开启了转向器内部的先导阀，释放出极小流量的液压油用以推动主阀芯产生移动。一旦主阀芯处于打开状态，来自液压泵的具备高压大流量特性的油（压力能够达到10到30MPa）便进入到转向油缸的一侧，推动活塞以及舵柄，促使舵叶按照目标角度（比如5°）发生偏转。
后果表明：数十吨的推进力量作用于舵叶，使其达成转向历程之际，处在驾驶位置的人员手上仅仅体会到些许的阻碍力。从下达指令开始，直至执行完毕，整个进程在0.2秒的时间范围以内全部完成。

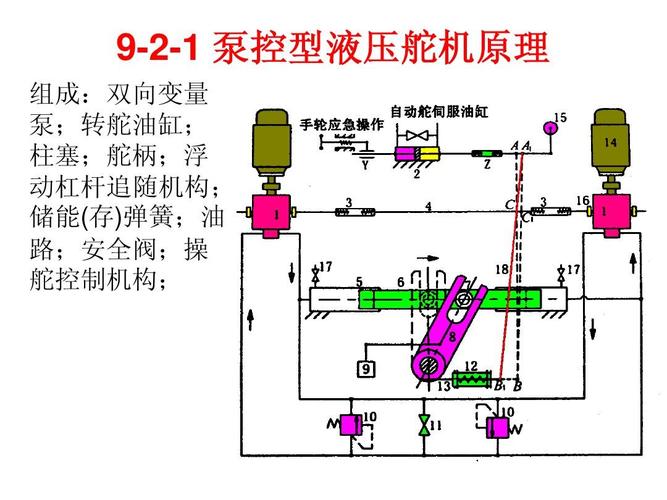

液压舵机转向器不是单独的一个零件，它是一个系统，这个系统由精密阀组、油缸以及反馈机构构成。按液压油流动路径，它能被拆解成：
以下步骤匹配实际操作顺序，请按序号阅读：
第1步：输入指令
驾驶人将方向盘转动到目标角度,也就比如说向左转动十五度。方向盘借助于传动轴直接跟转向器内部的控制阀芯相连接,阀芯于是产生同样的角位移。
第2步：产生液压差
阀芯产生移动之后，将会致使阀体之上油路的通道处于打开或者关闭的状态，进而造成油缸彼此两侧出现与之对应的压力差，具体呈现出的表现是：
要是提出了左转的要求，那么高压油会被引导至油缸的左侧那个腔室，右侧腔内接着达成与回油的接通。
瞬间形成压力差，左侧压力出现升高情况，比如升至25MPa，右侧压力近乎为零，此为回油压力0.5MPa的状态。
第3步：油缸动作
压力差产生作用之时，油缸活塞就开始朝着外部伸出。活塞杆与舵柄相连接，对舵叶施加力量，促使其围绕着舵杆中心线进行旋转。
核心数据：设定，油缸活塞的面积是200平方厘米，其工作压力为20兆帕斯卡，那么，单独一个油缸的可推动之力，等于20乘以10的6次方帕斯卡，与0.02平方米相乘，结果是牛顿，约等于40吨的力量。
通常一台舵机配备2～4个油缸，总推力可达上百吨。
第4步：实时反馈（闭合回路核心）
在舵柄转动之际，借助机械连杆或者电液伺服阀伟创动力，把舵柄当下的转角信号，实时地回传至转向器控制阀的阀体（又或者是阀芯套筒）。反馈机构呢，其发挥的作用在于：使得阀体能够跟随着阀芯一同转动，进而渐渐关闭进油口。
当实际舵角等同于指令舵角，也就是 15°的时候，反馈机构致使阀芯跟阀体之间的油口彻底关闭，而且油缸停止运动，进而舵叶稳定于目标角度。
要是外界水流的冲击致使舵叶出现偏离成15°的情况，那么反馈信号的变化就会再度将油口打开，进而进行补油以纠正，最终保持舵角处于不变的状态。
第5步：回中或反向转舵
驾驶者把方向盘回正之际，或者反向转动之时，阀芯再度产生移动，油压管路的方向发生反转，油缸的另一侧开始进入油液，进而推动舵叶回归 、或者朝着右边转动。
简要概括液压舵机转向器的本质，它是一种液压功率放大器加上位置闭环控制系统，凭借几牛米的盘舵力矩，去控制达到数百千牛米的舵叶力矩，而且要保证角度误差小于正负0.5°。
在实际去运用的时候，下面这三种症状会最为经常出现，它们直接跟原理的某一个环节出现失效相对应。
你的行动结论：
1. 在每次开机之前，一定要去确认，液压油位处于油标中线往上的位置，并且油温不低于5℃，要是处于低温状态则需要进行预热，是这样的情况。
2. 每航行二百小时，要去取油样检测清洁度，此清洁度需达到ISO 4406标准且应不低于18/16/13，之后还要清洗转向器主阀芯。
3. 每隔半年，会有具备专业能力的人员进行检查，针对反馈机构的机械间隙展开操作，也就是通过用手扳动舵柄，同时对照驾驶台的舵角指示器，其允许出现的误差范围是不超过正负1°。
4. 特别的情况处理如下：一旦出现这样的状况那就是表述所为“只朝着单一的方面进行转动”，还有就是“舵角并不跟着方向盘的动作而产生相应变化”，这种时候一定要马上做到停止机器运转，接着去查看控制阀芯是不是被别的东西卡住了（这种情况常常出现在新系统刚开始磨合的阶段）。
终于再次提醒伟创动力舵机，液压舵机转向器不存在会有没有“免维护”的型号。任何转向出现异常的第一反应必定得要是当作“减压泄油”而并非是“加大油门”，其原因是压力越高，阀芯卡死后所存在的破坏性也就越大厉害。一定得要心里一直记着原理里的反馈闭环其含义是：只要反馈链路有着断掉那种情况，此时系统就会处于失控状态。鉴于如此这般，定期去检查反馈连杆螺栓它的防松标记，是防止转向失效的为成本最低的操作情况。
