舵机其核心用到的工作原理，是依靠脉宽调制也就是PWM信号，随之来操控它的主轴去转动至规定的角度。在这篇文章当中，将会借助最为直观的图示以及分步进行讲解，进而提供从舵机的基本原理开始，一直到实际的接线以及调试的整套完整，以此帮助用户，可以彻彻底底地理解并且能够正确地去应用舵机。
对舵机加以控制，完全依靠经由单线输入进来的 PWM 信号，它的本质所在，是一种精准无比的定时逻辑。
1. 被广泛采用的遥控设备（R/C）信号标准I部分作出规定的PWM信号，其所涉及的舵机控制信号，是一个周期通常为20ms（50Hz）的方波，其中，高电平脉宽，也就是占空比，决定了舵机角度，其标准范围如下：
0.5毫秒（正负0.1毫秒），其对应着负90度，或者是0度的位置（此为最小值）。
1.5ms(±0.1ms) → 对应0° 或 中立 位置
2.5ms(±0.1ms) → 对应+90° 最大位置
2. 舵机内部闭环控制逻辑：
存在信号接收这一行为，同时将所接收到的信号进行解码，于舵机内部环境里，有控制电路在持续不断地读取输入PWM所呈现的脉宽。
位置方面存在对比情况，电路会去做这样的事，把读到的脉宽也就是目标指令，跟电位器反馈回来的当前角度位置即真实值拿来作比较。
差动驱动下 ，要是存在角度偏差 ，控制电路就会给驱动电路 （平常是一个H桥电机驱动芯片）发送指令 ，让电机朝着减小偏差的方向转动 ，一直到反馈电位器的电压跟输入脉宽指令相匹配 ，误差变为零的情况下 ，电机停止转动。
这个闭环系统，保证了舵机可以精准地锁定目标角度，它还能够抵御轻微的外力扰动。

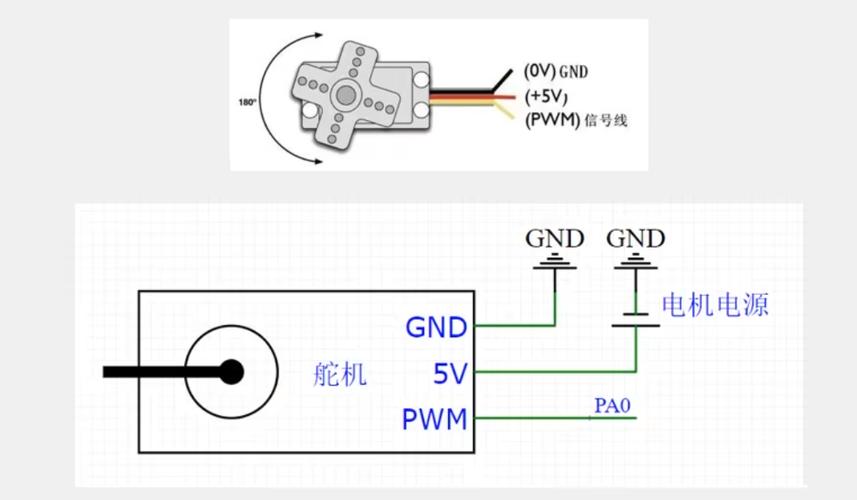

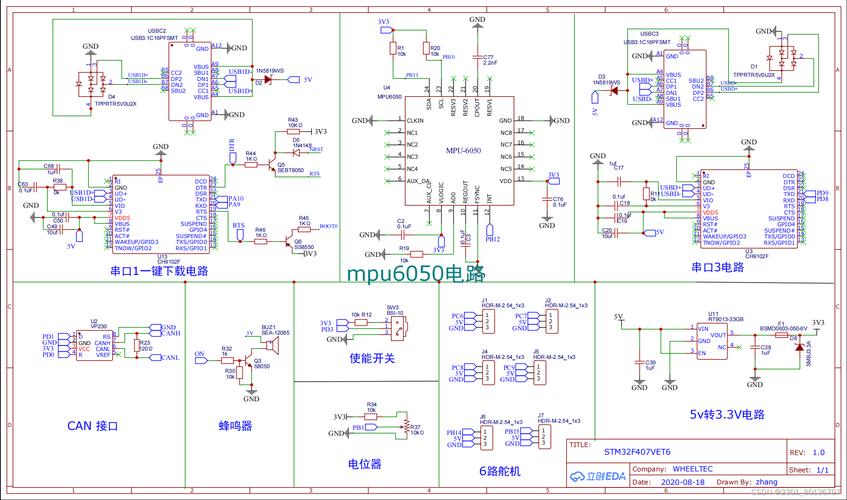

使用微控制器（像、STM32这样的）来驱动标准三线舵机有完整的电路连接展示在下图中伟创动力舵机，这是在超过95%的应用场景里的标准接法。
舵机控制接线示意图
[ 单片机 / 控制器 ] [ 标准舵机 ]
┌─────────────┐ ┌─────────────────┐
│ │ 红线 │ VCC / 电源+ │ <── 通常 5V7.4V
│ VCC (5V) ─┼───────────┤ │
│ │ │ │
│ GND / GND ─┼───────────┤ GND / 电源 │
│ │ 黑/棕 │ │
│ │ 线 │ │
│ IO Pin (PWM)─┼───────────┤ / 信号 │
│ │ 橙/黄│ │
└─────────────┘ 线 └─────────────────┘
接法详解与强制安全提示：
电源叫做VCC，它一定要连接到稳定的5V或者6V电源之上。想要博得最佳的性能，那舵机电源得跟控制器逻辑电源进行分隔出来，靠用独立的降压模块比如或者高质量的电池来供应电源，要防止在电机刚刚启动那一刹那的电压猛地下降从而致使控制器实行复位操作。
针对地线（GND），控制器的电源地线需要和舵机的电源地线连接在一起，连接的目的在于确保信号电压基准达成一致。 标点就是这里要求的"" 所以的".就错啦。重新写了。
那种信号线，也就是叫作的，它要连接到控制器之上，连接到上边任何一个带有PWM输出功能的IO引脚那里。而这种信号线呢，是不需要上拉电阻的，也不需要下拉电阻。
不同应用场景下，驱动电路需相应调整。
1. 方案一：使用树莓派GPIO直接驱动（电压匹配）
如下是关键前提，树莓派 GPIO 的逻辑电平是 3.3V，大多数舵机信号识别阈值大概在 3.0V 左右。对于质量比较好的舵机能够直接连接，不过为了追求稳定，建议采用一个简单的电平转换电路或者一个三极管,比如 来进行 3.3V 到 5V 的信号电平转换。
代码核心要点表明，需要通过使用RPi.GPIO库、或者库来打造精确的50Hz PWM信号，其中库具备硬件定时精度相比更高以及控制效果相对更佳的特性。
2. 方案二：驱动多个舵机——舵机控制板是必选项
为什么不可以直接进行并联？多个舵机（特别是大扭矩舵机）在同时启动的时候，总电流有可能高达数安甚至是数十安，这远远超过了单片机IO口或者USB口的供电能力，极其容易致使系统崩溃亦或是损坏硬件。
标准的（此为推荐内容）：运用专门研制且具备专业性的多路舵机控制板（举例来说好比依靠/ 等这类芯片所构建的模块）。该模块凭借I2C这类总线用以跟主控制器展开通信，直接经由其板载的专用驱动芯片来生成所有通道的PWM信号，并且借助外部电源统一为所有舵机供应电力，达成了信号与功率的毫无瑕疵的隔离。这属于机器人、多自由度机械臂等相关项目开展过程中的标准实践操作。
理解了原理和接线，接下来就是通过程序让舵机动起来。
基于的C语言示例：
# // 导入官方舵机库
Servo ; // 创建一个舵机对象
int = 9; // 信号线连接的引脚
void setup() {
.(); // 将舵机对象绑定到指定引脚
.begin(9600);
}
void loop() {
// 示例：让舵机在0°和180°之间来回转动
.write(0); // 转动到0度位置
delay(1000); // 等待1秒
.write(180); // 转动到180度位置
delay(1000);
// 或者通过()函数实现更精确的角度控制
// .(1500); // 精确对应1.5ms的中位
}
以 Pi为基础，结合以及的示例：
time
pi = .pi() # 连接到本地Pi的守护进程
= 18 # 假设舵机信号线接在
# 设置伺服脉冲：脉宽500≈90°，1500≈0°，2500≈+90°
= 500
= 2500
= 1500
def (pin, angle):
"""将角度（90到90度）转换为脉宽值并发出"""
pulse = int( + (angle / 90.0) * 1000)
pulse = max(, min(, pulse)) # 限制在安全范围
pi.(pin, pulse)
try:
(, 45) # 转到45度
time.sleep(1)
(, 45) # 转到45度
time.sleep(1)
(, 0) # 回中
time.sleep(1)
:
pi.(, 0) # 停止发送PWM信号
pi.stop()
使用舵机时，以下安全与调试要点是遵循的：
1. 舵机不动的排查清单：
a. 电源方面的问题：要去确认一下，电源的电压是不是符合舵机所规定的规格，然后呢，使用万用表去测量一下，连接舵机引脚位置处的电压是不是处于正常状态。
b. 电流处于不足状态，电源，像USB口这类，其输出的电流呈现不足情形，致使舵机发出“哒哒”声响然而却没办法转动，一定要运用独立的电源来供电。
c. 关于信号问题，要运用示波器或者逻辑分析仪去查验PWM信号是不是已经被生成了，脉宽是不是准确无误。代码逻辑出现差错致使信号没有被生成，这属于常见的缘由。
d. 连接线路出现错误情况：认真仔细地去核对VCC这根线、GND这根线、这根线，看看它们是不是接错了呢。
2. “烧舵机”的预防措施：
严守严禁过载规定：防止舵机长时间于极限位置停下、面对阻力而打转（堵转）情形出现，因为如此这般会使电流快速升高，进而致使电机或者驱动芯片被烧毁。
严格禁止超压情况发生：要认真仔细地去查看舵机标签上所标明的额定电压，只要超过了这个电压，哪怕仅仅是超出1V，那么就极有可能会快速地使得内部电路遭到损坏。
进行正确安装时，在安装舵机以及舵盘之际，要于上电之前保证结构运动能够顺畅，不存在机械卡死的情况。
3. 抖动与噪声的原因：
因PWM信号频率不标准，所以要确保PWM信号周期为20ms即50Hz，则这一些需专门运用Servo库的舵机控制，像方面的默认约490Hz这样的库是不适用的。
大扭矩舵机动作瞬间会从电源汲取巨量电流，致使电源不稳定起来。要是电源线过长、过于纤细或者电源内阻过高，那么就会造成电压出现波动情况，进而引起控制电路出现异常状况伟创动力，最终使得舵机产生抖动现象。在这种时刻，靠近舵机端并入一个容量处于470uF至间的电解电容来进行滤波操作。
与行动建议：
假设你要成功去操控舵机，那么核心仅仅只需三步：，是要正确连接VCC、GND、这三根线，其中VCC是独立供电的；，得把准确的舵机控制库，像Servo.h/作为你的控制器所用到的库去使用；，要确保你的电源，它的电压、电流以及稳定性，完全满足舵机所要求的数值的情况。请马上检查你的电路是不是符合接线图所展示的那样，特别是在电源配置这个方面，这可是多数项目失败的首要原因所在。
