舵机结构设计框架与装配要点：从原理到图纸

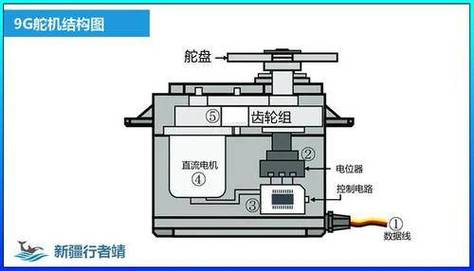

01舵机核心机构设计框架

一类完备的舵机机构设计图纸，从根本上来说，是那其中内部机械传动以及机电一体化结构的可直观呈现的工程语言。它的核心构成部分必定得严格依照下面的框架：

1. 传动系统设计

这是舵机的动力执行核心，设计图清晰标注：

有这样一种齿轮系，要明确各级齿轮的那些模数，还有齿数、压力角、另外还有材料，以及热处理要求，常见的设计会采用23级行星齿轮，或者谐波齿轮，以此来实现高减速比，并且要有紧凑结构，不过图纸需要包含齿轮啮合中心距，以及配合公差。

设定输出轴，讲出定义输出轴的支撑方式，像轴承支撑这种，还要明确轴径，以及键槽或者花键尺寸，还有输出摆臂安装接口。对于双出轴舵机，要进行对称设计，设计两端输出轴的结构与尺寸，并且要确保同轴度。

轴承以及支撑方面，要注明轴承的型号，像是那种深沟球轴承，还要说明安装的位置，以及预紧的要求，以此来保证传动能够平稳，而且具备低摩擦的特性。

2. 电机与反馈系统集成

电机进行安装时，要依据所选用的核心电机，像无刷电机或者空心杯电机这样的，在壳体之上设计出精准精确的安装止口，以及固定孔位，并且还要对散热路径予以考虑。

位置传感器，通常它是电位器或者磁性编码器。设计图需要清楚明确传感器跟输出轴的那连接方式，像直接耦合或者是通过减速齿轮，还要预留传感器PCB板所具有的安装空间以及走线通道。

3. 壳体与结构件设计

壳体，它被划分成上盖，以及下壳，还有中间支撑结构。其所选用的材料常常是铝合金，就像参考内容里的全铝舵机那样，也有可能是工程塑料。绘制的图纸涵盖壁厚，以及加强筋布局 ，还有密封结构，比如O型圈槽，另外还有安装耳孔位，这些都要包含在内。

在内部布局方面，所有的部件都得在三维空间当中开展干涉检查，借此保证不存在运动干涉的情况，并且还要对布局予以，以此达成最小的体积以及最佳的重心。

02设计图关键要点与常见案例分析

要点1：扭矩与尺寸的平衡

设计刚开始的时候，要依据目标扭矩，像参考内容里面从3.3kg·cm到23kg·cm是不一样的，还有安装空间，比如或者更小的尺寸，反过来推断齿轮强度、电机选型以及壳体尺寸。举例来说，高压大扭矩的舵机，需要采用金属齿轮和更粗的输出轴，并且在壳体上设计更多的散热鳍片。

要点2：接口与协议兼容性

图纸当中，要清晰明确控制接口，像是PWM、TTL、RS485信号线这些的引出位置，以及接插件型号，以此来保障与外部所用控制器进行兼容。举例来说，那种支持多协议的舵机，需要在内侧为控制板预留出独立的空间。

要点3：可靠性设计

设计限位：于那输出齿轮之上，或者壳体之上，去设计机械限位结构，以此来防止出现过度旋转这种情况，进而避免损坏内部元件。

针对具体应用环境伟创动力，像机器人关节以及遥控这类情况，在图纸里对壳体接合面的密封等级予以明确规定，同时对其材料也进行规定，以此来实现防尘防水的目的。

电气走线：设计合理的线槽或过线孔，避免导线被运动部件磨损。

03行动建议：从设计到图纸的标准化流程

要保证您所拥有的舵机机构设计图能够达成生产级别的标准，在此给出建议，需遵照以下行动途径严格去做：

1. 先说明确需求跟参数化的事儿，得先找出来舵机的核心性能指标，像扭矩、转速、电压、尺寸、重量、协议这些，而这些可是驱动所有设计决策的源头呢。

2. 去构建呈现出三种维度的，并且开展可以产生运动效果的仿真工作：借助、Creo或者 360这类软件来实施三维方面的建模操作，优先着手开展虚拟状态之下的零件装配工作以及运动时存在的互相干扰情况的分析工作，对结构予以。

3. 利用三维来生成专业二维工程图，生成的是包含所有视图的图纸，这些视图有主视图，还有剖视图，以及局部放大图，所生成的图纸要进行完整标注。

所有零件的几何尺寸与公差。

装配关系与技术要求（如装配顺序、润滑要求、螺丝紧固扭矩）。

如针对铝合金6061 T6这一材料的，有着关于表面阳极氧化等方面处理规范的材料与表面处理规范。

关键部件（如齿轮、轴承）的供应商型号或标准件代号。

4. 组织跨部门评审伟创动力舵机，针对设计评审以及 DFM/A 检查展开，着重关注设计所具备的可制造性，还有可装配性，另外还有可维护性，防止设计缺陷进入生产环节。

有那么一份优秀的舵机机构绘就的设计图，它是功能、可靠性与工艺性三者那堪称完美至极的结合。其核心要点在于，得把性能方面存在的需求，精准无误地转化成能够用于制造的几何以及公差规范。不管您所设计的是标准的舵机，还是机器人关节专用那种具备双出轴形状的舵机，都绝对坚定不移坚持这样的一种设计逻辑，并要不厌其烦反复去进行验证，如此方才能够孕育产出可以直接拿来用于加工以及装配的具备权威性的图纸，依靠这个进而确保最终所造就作品可以拥有高品质以及高可靠性，是这样的吧？
