舵机专用阀，是船舶舵机液压控制系统里的核心部件，它负责控制液压油的流向，还负责控制液压油的流量，要做到精确控制，还要做到可靠控制。通过这种方式，驱动舵机，来精准操控船舶航向。本文有着通俗易懂的视频教程讲解，会为您拆解相关内容，包括核心作用，包括工作原理，包括选型要点，还包括常见故障排查，以此帮助轮机员，帮助船舶工程师，帮助维修人员快速掌握关键知识。
船用舵机专门使用的阀，一般情况下是说液压舵机系统当中的电液换向阀或者比例控制阀，它的关键作用是把驾驶台发出的操舵指令也就是电信号，转而变成液压动力，精准地控制舵叶的转动角度以及速度。
1. 核心作用：
信号进行转换以及放大，就是把微弱的电控信号转变成强大的液压动力，进而驱动巨大的舵叶。
掌控方向：把控液压油进入舵机液压缸的流向，判定舵叶究竟是向左转动还是向右转圈。
需对流量以及速度予以控制，要调节液压油的流量，借由该调节来控制舵叶转动的快慢程度，以此达成平稳操舵的目的。
中位锁定跟安全方面：当处于并非操舵的那种状态之下，阀芯处在中位的情况，能够将油路锁闭起来，避免舵叶因为外力或者系统出现泄漏从而产生漂移现象，以此来保证航行的安全。

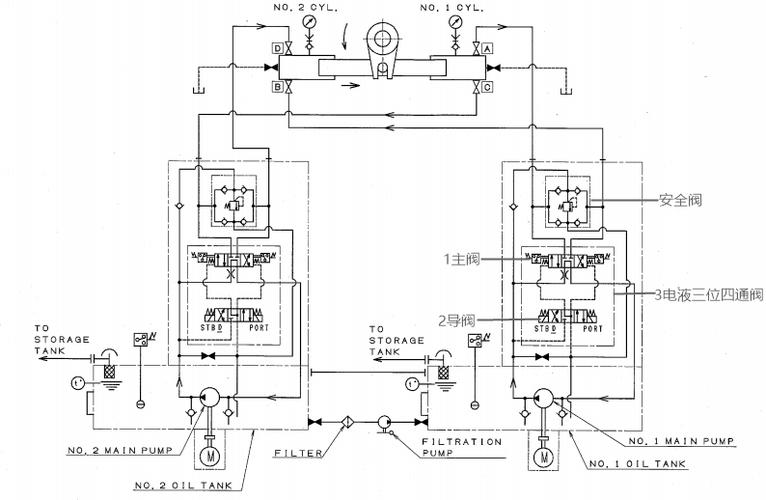

2. 工作原理简述：
以常见的电磁换向阀为例：
驾驶台发出左转指令 > 电磁铁A通电。
阀芯在电磁力作用下移动 > 改变阀体内部油路通道。
压力油，从P口流入，经由阀芯通道，再进入舵机液压缸的左侧油腔之地，与此同时，液压缸右侧油腔里的油液，通过阀芯通道，流回油箱T口处。
液压缸活塞杆向右伸出 > 通过机械连杆带动舵叶向左偏转。
指令一经取消，弹簧便促使阀芯回复到中间的位置，油路上的通道随即被切断，舵叶于是维持在既定的角度上。
1. 选型匹配的参数：
工作压力，它得跟船舶舵机液压系统额定压力相匹配伟创动力舵机，一般会有像10MPa、21MPa、31.5MPa，这类的等级。
所需流量，是依据舵机液压缸的尺寸以及要求的转动速度来进行计算的，阀的额定流量需要满足这一计算得出的要求，并且还要留有余量，此即额定流量。
关于电压以及控制信号，对于电磁阀而言，其线圈所需要的电压，就像DC24V、或者220V，必然得与船电系统保持一致。而比例阀呢，它需要去匹配控制信号的类型，例如0 10V，还有4 20mA。
安装接口方面，阀的油口尺寸，其螺纹标准，像是公制、英制这种，是需要和系统管路相匹配的。
中位机能，依据系统所需，挑选O型、Y型、H型等具备不同中位机能的阀，凭借此来达成不同的中位锁闭或卸荷特性。
2. 安装与调试视频要点：
在进行安装之前要进行检查，需对阀的型号加以确认，还要核查阀的规格，要保证其与图纸相一致，另外，要对阀块以及管路予以清洗，以此来确保其中不存在杂质。
先明确紧固力矩，要运用扭矩扳手，依据说明书所规定的力矩来安装固定螺栓，倘若过紧或者过松，均有可能致使泄漏或者阀体变形。
接线有着规范要求，对于电磁阀而言，其接线要牢固，同时要做好防水以及防潮方面的处理。比例阀的信号线，使用屏蔽线，并且要远离动力电缆进行敷设，以此来防止干扰产生。
在正式启用之前，针对系统须进行冲洗这种操作，具体是要对液压系统着手开展极其彻底的冲洗工作，一直到油液清洁度能够达到NAS 7级或者是比NAS 7级还要高的标准才行。
于低压状况之下，开展点动测试，针对阀的换向功能予以测试，仔细观察舵机的动作情形，查看其是否与指令保持一致伟创动力，同时留意有无出现卡滞现象以及异响情况。
重申核心观点：船用舵机专用阀稳定工作是船舶操纵安全的基石，定期维护很关键，快速准确的故障诊断也极为重要。
常见故障及排查：
1. 舵机不动作或动作缓慢：
核对电源以及信号，去测量电磁阀线圈的电压，查看比例阀控制信号是不是处于正常状态。
检查油路压力： 系统主压力是否足够？滤器是否堵塞？
阀芯卡滞： 可能因油液污染造成，需拆卸清洗或更换。
2. 舵机只能单向转动：
面对单侧电磁铁出现的故障，要去查看相应的电磁铁线圈，看其是不是已经烧毁，还要检查接线情况，看是否存在断开的状况。
阀芯单侧磨损或卡死： 需检修或更换阀芯组件。
3. 舵叶漂移（无法稳定在中位）：
阀芯中位磨损： 内泄漏过大，需更换阀芯或整个阀。
复位弹簧疲劳或断裂： 更换弹簧。
4. 系统异常发热或噪音大：
阀内泄漏严重： 导致大量压力油节流发热。
安装面不平或紧固不均： 导致阀体变形，内部动作不畅。
强化结论的行动建议：
拟定定期维护规划，每过半年就去核查一回阀的固定状况，以及接线端子和外观。
对油液管理予以严格把控，定期针对液压油作出化验，按时去完成滤芯的更换，让油液维持清洁状态，这乃是延长阀寿命的最为有效的办法。
部件储备方面，针对关键船舶而言，要储备那种相同型号的舵机专用阀或零部件阀芯组件当作应急时的备用部件。
专业培训方面，给出这样的建议，即相关船员借助专业的视频教程，或者参加实操培训，以此掌握基本的阀件识别技能，以及测试技能，还有更换技能。
鉴于对上述所呈现的作用、原理予以理解，并且依照规定的选型、安装以及维护指南来执行，您便能保证船用舵机专用阀一直处于可靠的工作状态，进而为船舶航行安全给予坚实巩固的保障。
