如何用电位器手动控制舵机旋转：接线、编程与常见问题解决

发布时间： 2026-05-19

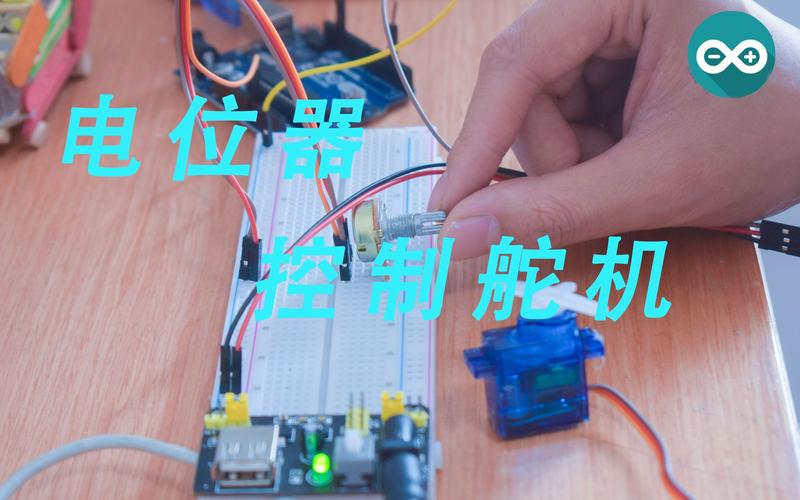

电位器对舵机进行控制，这是一种经典又实用的电子制作办法，它能让你借由转动旋钮，去实时且连续地操控舵机的角度，这种方式广泛用于机器人关节调试、控制、互动艺术装置以及自动化设备的原型开发里，本文会直接进入核心，给你提供从硬件连接直至代码编写的完整且可执行的解决办法，保证你仅凭借阅读本文便可成功达成控制。

01核心工作原理与所需材料

它的核心原理是这样的，电位器作为一个可变电阻存在，其阻值发生变化的时候，会转变为模拟电压信号，微控制器，比如说，去读取这个电压值，并且把它映射，也就是转换为对应舵机控制脉冲宽度，也就是PWM信号，进而驱动舵机转动到指定角度。

你需要准备以下材料：

1. 微控制器：如 Uno、Nano 等。

2. 舵机，标准的180度模拟舵机或者数字舵机都是可行的。其常见的工作电压处于4.8V至6V的范围，控制信号是PWM。

3. 电位器：推荐使用10kΩ的线性电位器。

4. 连接线：若干杜邦线（公对公）。

5. 电源，要保证能够给舵机供应足够的电流，对于单个小型的舵机，能够直接运用的5V输出，多个或者大扭矩的舵机，建议采用独立电源来供电。

02接线步骤（以为例）

请严格按照以下步骤连接，这是实现功能的基础：

1. 电位器连接：

电位器的三个引脚分别连接：

左侧引脚 → 的 5V 引脚。

位于中间位置的引脚，也就是信号脚，它所对应的是，的模拟输入引脚A0。

右侧引脚 → 的 GND 引脚。

注意：左右引脚接反只会导致旋转方向相反，不影响功能。

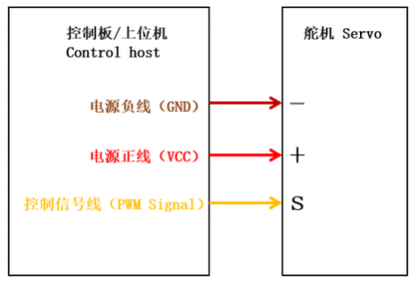

2. 舵机连接：

舵机有三根线（通常为棕、红、橙三色）：

棕色（或黑色） → 的 GND 引脚。

红色 → 的 5V 引脚。

信号线，其颜色为橙色，或者是白色，又或者是黄色，要连接至，的，数字PWM引脚9。

3. 操作电源时需留意的要点如下：要是舵机于转动之际，出现了复位这种情况或者呈现出抖动现象，那就表明电流是不够充足的，这种情形下，要为舵机去连接单独的外部电源，且这个外部电源需要实现共地。

03核心控制代码与解析

下述是完整的代码，把它复制到 IDE里便可使用。代码的关键是map()函数，该函数承担着把电位器的读数（范围是0至1023）转变成舵机角度（范围是0到180）的职责。

#  // 调用舵机库
Servo ; // 创建舵机对象
int  = A0; // 电位器连接至A0引脚
int  = 9; // 舵机信号线连接至9引脚
void setup() {
  .(); // 初始化舵机控制引脚
  // 不需要为设置模式，模拟输入引脚默认为输入
}
void loop() {
  int  = (); // 读取电位器值（01023）
  int angle = map(, 0, 1023, 0, 180); // 核心映射：将电位器值转换为0180度
  .write(angle); // 命令舵机转到指定角度
  delay(15); // 短暂延迟，让舵机有时间转动到指定位置，并稳定读取
}

04常见问题与（需求闭环）

实现过程中可能遇到的问题及解决方法如下：

问题1：舵机不转动，只抖动或发出异响。

针对舵机，要检查电源，这可是极为常见的缘由哦，要保证电源的电压以及电流达标，试着运用外部电源去给舵机供应电力。

查验信号线，要去确认，信号线它连接到了，正确的PWM引脚，像9、10、11这些引脚。

检查代码，要明确一点，需确认 Servo.() 里面的引脚号，和实际接线是保持相符一致的状态。

问题2：舵机转动角度范围不对（小于180度）。

查验电位器，务保证使用的是那种线性电位器，并非对数型的。借助万用表去测量电位器两端以及中间脚的电阻变化，看其是否平滑通顺。

将映射范围予以调整修改，map()函数里的参数要进行变动，比如说，要是电位器实际有效的读数范围处于50至950这个区间，那就改成map(, 50, 950, 0, 180)。

问题3：控制不线性或有死区。

电位器具备的质量情况是，质量处于低水平的电位器，有可能在起始的那个点或者的那个点出现接触方面存在不良的状况，针对这种情况能够尝试去更换电位器。

代码里添加简易滤波，也就是读取好多回电位器数值并求取平均值，以此来施行软件滤波，从而能够消除时不时出现的跳变。

int () {
          int total = 0;
          for (int i = 0; i < 10; i++) { // 读取10次取平均
            total += ();
            delay(1);
          }
           total / 10;
        }

然后在 loop() 中调用 () 代替 ()。

问题4：如何控制360度连续旋转舵机？

在原理方面存在差异：360度舵机是借助PWM信号来对旋转速度以及方向进行控制的，并非是固定角度的那种情况。

关于代码修改，映射这个行为的目标值是应该变更成用于控制速度这样子的情况之一。举例来说，像map(, 0, 1023, 0, 所对应的情况是从还处于停止状态到开始全速朝着正方向进行旋转这么一种关系。一般而言，在数值90的附近位置是处于停止状态的，要是小于90的话那就为朝着反方向进行旋转，而大于90则是朝着正方向进行旋转。具体参数需参考舵机说明书进行微调。
