于工业自动化以及机器人项目里头, 运用PLC也就是可编程逻辑控制器去控制舵机属于一项常见的需求。然而众多新手工程师在接到任务之际, 第一步便受阻于“接线”这儿: 线究竟该如何去接? 信号要怎样进行匹配? 电源又该如何处理? 此文径直给出一套标准的接线方案, 并且以最为常见的应用场景作为例子, 助力你迅速完成硬件连接, 规避烧毁设备或者出现信号干扰这样常见的问题。

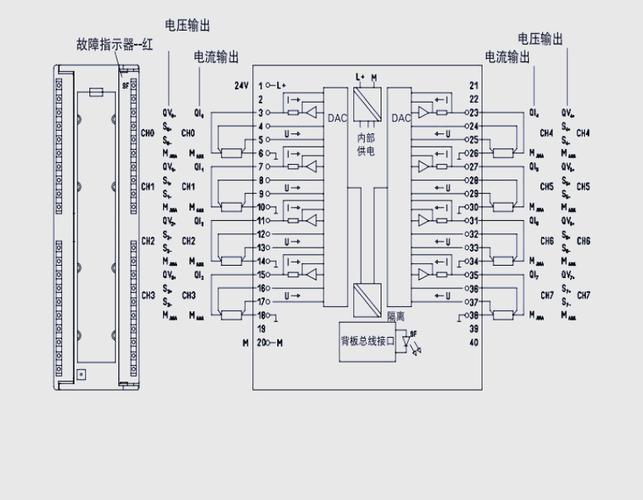

市售常见的舵机控制方式存在两种情形, 其一为PWM（脉冲宽度调制）信号控制，其二是总线控制（例如RS485/TTL）。PLC控制舵机之接线图, 其核心状况取决于你所使用的舵机类型以及PLC的输出模块。
1. PWM舵机（如标准航模舵机）
构成信号线的线体（一般呈现白色或者黄色的颜色特征）, 所要连接的位置是在PLC的高速脉冲输出点那里（像Y0、Y1等类似的点位）。需要留意的是, 对于普通继电器输出而言, 是不具备产生PWM信号的这一能力的, 只有使用晶体管输出型PLC才可行。
电源的正极, 也就是呈现红色的那一端, 需连接外部开关电源的+5V, 或者连接+7.4V, 这得依据舵机的额定电压来确定。
处于电源负极状态的地线, 也就是呈现棕色或者黑色的那部分, 要同时连接回到外部电源的GND以及PLC的COM端, 且二者是共地的状态, 而这种情况乃是确保信号能够保持稳定的关键所在。
2. 总线舵机（如RS485/TTL舵机）
起到电气信号传输作用的线（A/B或者TX/RX）, 借助RS485转TTL模块或者PLC自身所带有的RS485接口来进行连接, 需要留意去匹配PLC用到的通信协议（像 RTU）以及舵机自身具备的协议。
关于电源正负极, 同样是需要独立的外部电源来进行供电的, 并且电源地是一定要与PLC的通信地同处于共生接地状态的。
设定, 你鉴于构建一桩简易的角度调控设施（像机械臂关节、阀门开启闭合这类）, 运用三线PWM舵机, PLC 的型号属于三菱 FX3U 系列（这个是晶体管输出的那种）。

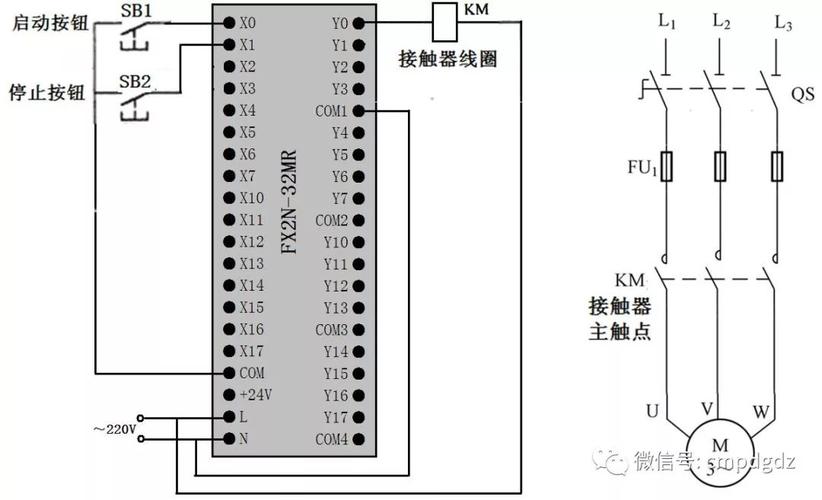

接线步骤：
1. 电源连接方面, 要把外部的24V开关电源接入到PLC的L端子以及N端子, 与此同时, 还要单独准备出一个5V/2A的开关电源, 用这个开关电源给舵机供电。
2. 把舵机的信号线, 就是那白色的线, 连接起来, 接入到, PLC当中的, Y0端口。
3. 共地连接, 把舵机的GND也就是黑色线, 跟5V电源的GND、PLC的COM0或者COM端, 用导线连接到一块儿。这一步绝对不能省去, 不然信号没办法形成回路。
4. 电源正极：舵机红色线接5V电源正极。
常见的错误示例呈现为, 直接将舵机的红色线连接到PLC的24V输出端, 从而致使舵机被烧毁。其正确的做法是, 一定要依据舵机标签之上所标注的额定电压, 也就是5V、7.4V或者6V, 去匹配相应的电源, 而PLC的24V输出通常仅仅是供传感器来使用的。
接线弄好之后, PLC得输出占空比能够变化的PWM脉冲。标准舵机的角度范围是从0°至180°, 与之对应的脉冲宽度是0.5ms到2.5ms, 周期一般是20ms。
频率的计算是这样的: 20毫秒这么长时间的周期, 其所对应的频率是50赫兹。在PLC编程这个操作过程当中, 要运用PLSY或者PWM指令, 把频率设置成50赫兹, 之后再去改变脉冲宽度的值。
角度与脉冲对应关系：
0°, 0.5毫秒转变为占空比2.5%, 在50赫兹条件下大约是25个脉冲当量, 这取决于可编程逻辑控制器的精度。
90°：1.5ms → 占空比7.5%
180°：2.5ms → 占空比12.5%
示例（三菱FX3U）：
使用PLSY D0 D1 Y0指令, D0用于控制频率, 将其设为50, D1用于控制脉冲数, 若需要持续输出则设为0, 实际占空比借助PWM指令PWM D2 D3 Y0进行调整, D2用于设定脉冲宽度, 单位为ms且可微调, D3设定周期为20000, 也就是20ms。
如若系统里头舵机数量多于3个, 强烈地建议选用那RS485总线舵机。其接线方式乃是手拉手连接。
PLC的RS485接口（A+、B）连接舵机通信线。
所有舵机的电源正负极并联到同一个大功率开关电源。
共地仍然保证。
存在这样一种优势, 仅仅只需要用到两根信号线, 就能够对多达几十个舵机实施控制, 并且PLC能够借助指令, 直接去读写舵机角度、温度、电流以及反馈数据呀。
1. 电源容量方面, 每个舵机堵转电流存在达到1A至2.5A的可能性, 千万不要去使用PLC自带的有那种24V且400mA的电源, 一定要去外接独立的电源, 并且电源额定电流要大于所有舵机堵转电流加起来的总和。
2. 对于信号干扰这一情况而言, PWM信号线尽可能地远离动力电缆, 像电机线这类的动力电缆, 采用屏蔽双绞线的方式会产生更好的效果。要是舵机出现了抖动或者处于不受控的状态, 那么优先要做的是检查共地是否稳固可靠。
3. 电压进行匹配时: 部分属于高压类型的舵机, 其适用电压范围是7.4V至8.4V, 若直接连接5V电源, 那么会出现无法正常开展工作的情况, 或者会出现力矩不足的现象, 所以要对照舵机的铭牌来挑选电源。
到了的处, 不管你用的是哪一种品类的PLC以及舵机, 接线图的深层次逻辑长久以来都是“独立施行供电, 加上共同接地, 还有信号线作直接连接”。只要把握好这个关键核心点, 便能够防止九成的硬件方面出现故障。建议在首次进行通电之前, 运用万用表去测量舵机电源正负极之间的电压, 在确认没有差错之后再去接通电源。此刻, 你能够拿着这份接线图着手去连接你的首个PLC控制舵机系统了。
