对于许多才开始接触遥控的友人而言, 于组装航模、车模或者机器人之际, 最为经常遭遇阻碍的那一步便是, 舵机究竟要怎样连接至接收器之上, 线序该如何进行排列, 要是插反了是否会导致烧毁, 倘若接口不合适又该如何去做。接下来会以最为直观的形式, 协助你一次性弄明白舵机与接收器的连接方式, 再配以图解及视频演示, 确保你在看完之后就能够着手进行操作。

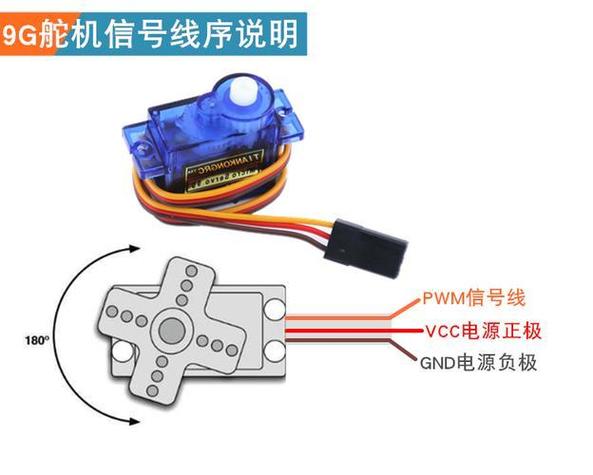

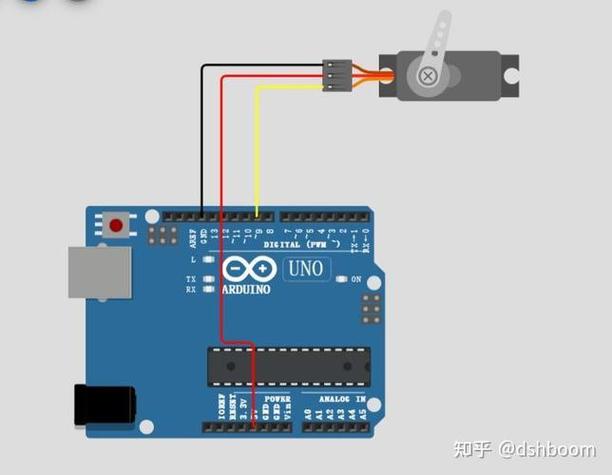

不管你手上拿的是标准舵机, 还是微型舵机, 或者是大扭力舵机, 绝大多数此类舵机的引出线都是三根, 其颜色一般是: 红色, 黑色或者名为深色的颜色, 白色或者黄色, 或者橙色。
用于电源正极的红色线(有着+5V 或者 VCC两种情况), 通常会连接到接收器的正极(+)接口那里。
黑色或者深色的线, 也就是GND, 它是电源的负极, 亦或是地线, 要连接到接收器的负极, 也就是()这个接口。
白色的线, 或者黄色的线, 又或者橙色的线, 它们是信号线 , 这信号线是或者PWM类型的 , 其职责在于传递舵机转动角度的指令 , 并且它连接到接收器的信号(S)接口。
经常出现的错误认知情况是: 存在一些人会将红色与黑色连接颠倒, 或者将信号线路接到电源的接口位置上。要牢记这样一个口诀: 确定电源的红色与黑色, 接着确定信号的白色、黄色以及橙色。要是连接错误, 那么在程度较轻的时候舵机就不会运转工作, 而在程度更严重的时候则会致使接收器或者舵机的电路板被烧坏。
多数航模、车用接收器, 像常见的、、等品牌以及与其兼容的接收器, 其接口都遵从统一的三针排线标准, 该标准间距一般会是2.54mm或者2.0mm, 线序当从外部去看, 也就是从有缺口的一侧去看时, 情况为:
所以连接时伟创动力,你要做的是:
1. 把舵机的信号线, 也就是白、黄及橙色的线, 插入接收器相应通道的S端, 就是通常靠外侧或者带有缺口的那一端。
2. 将舵机的红色电源线插入中间(+)端。
3. 把舵机那呈现黑色或者深色的地线, 插入到内侧的()端。
只需要确保, 这三根线, 和接收器之上的, 三个针脚, 一一对应起来, 便能够正常地进行通信。
![]()
假定你手上持有一台标准舵机, 还有一个6通道接收器, 你打算将舵机连接至通道1, 此通道通常用于操控转向或者油门, 那么请按接下来的步骤去操作:
1. 查找接收器通道 1 那种三针排插, 接收器里每个通道都存在 3 个金属针脚, 留意观察针脚旁边的小标记或者缺口方向, 以此确定 S、+、 的位置。
2. 倘若舵机线过短, 那就需要准备舵机延长线: 要是遇到舵机线长度不足的情况, 能够用标准的伺服延长线, 得留意延长线也是三线需各自对应, 在进行插接的时候要对准缺口以防反插。
3. 要把舵机线插头朝着接收器针脚, 依照线序去插入, 得确保信号线的方向是朝着 S 端的, 接着再轻轻地、垂直地进行插入操作, 而不是斜着插或者强行用力去插。当达到插入到位的状态时, 就会听到有轻微的“咔”一声, 或者能感觉到限位卡扣把它给卡住了。
4. 查看一下是否插得稳固, 轻轻地朝着回的方向拉一下, 去确认插头不会很容易就脱落。
5. 使电源得以相连: 把接收器所需要的电源, 此电源一般是借助电调或者独立电池组, 连接至接收器的电源输入端口, 像是 BAT 或者 通道, 以此保证舵机供电处于正常状态。
较为常见的案例是: 有一位玩家, 在组装一台 1/10 遥控车之际, 错误地把舵机信号线连接在了接收器电源针脚上。随后, 当进行通电操作时, 舵机毫无对应的反应。与此同时, 接收器出现了发热的状况。经过仔细排查之后, 按照标准线序重新接入。如此一来, 遥控车就能正常实现转向了。这充分表明: 线序绝对不可以有丝毫的差错, 宁愿先把电源断开, 反复进行核对之后再接通电源。
连接完成后,先不要马上装车,请先进行通电测试:
1. 在即将进行通电操作之前, 要进行仔细检查, 需核实并最终确保所有的插头均牢牢地完成了插紧这一动作, 这样才不存在会有使裸露在外的金属线出现短路情况的风险。
2. 将电源接通之后进行测试, 先把发射器也就是遥控器电源打开, 再把接收器电源打开, 接着转动遥控器上面与之对应的摇杆或者旋钮, 然后观察舵机摇臂会不会跟随一起转动。
3. 倘若舵机响应灵活, 没有抖动情况存在, 未见异常发热现象, 那么表明连接是正确的, 此为判断正常。
4. 异常情况处理:
舵机处于不动作的状态: 要去查看线序究竟有没有接反, 尤其是信号线有没有接到S端。还要检查接收器的供电是不是正常, 也就是电调或者电池有没有输出。
当舵机呈现反向转动的情况时, 这意味着信号逻辑出现了相反的状况, 能够在遥控器的那一端对舵机反向功能进行设置, 并不需要进行物理线路的更改。
![]()
舵机出现抖动现象, 或者发热情况极为严重, 这有可能是供电电压不稳定所导致的, 具体表现为使用了超过6V以上的电源, 然而该舵机所支持的电压范围是在4.8 6V之间, 又或者是信号线存在接触不良的状况, 对此建议采用稳压模块, 或者更换舵机线。
插入不进去, 需检查插头的方向, 还要查看针脚的缺口是否对齐, 不能使用蛮力, 不然会使针弯曲。
就算文字描述得再怎么详尽, 也比不上亲眼目睹接线具体过程来得直观。建议你借助以下这些方式去获取最为清晰的接线图解以及视频:
所需搜索的关键词为: 于视频平台去搜索“舵机接线图解”, 还要搜索“舵机接收器连接教程”, 另外也要搜索“遥控舵机接线标准”。
重在观看之处: 留意视频里所演示的三线颜色之间的对应关系, 以及插头插拔时的细节动作, 最好是挑选具备高清镜头特写的教程。
存留参考图形: 诸多专业店铺以及论坛均有给出舵机接线标准图形, 能够截下图片或者打印出来, 粘贴于工作台上, 在连接的时候对照着去加以运用。
核心观点只有一句话:舵机的信号线(白/黄/橙)永远接接收器的 S(信号)端伟创动力舵机,红正黑负,一一对应,绝不混插。
为了确保你一次成功,请马上行动:
1. 把你的舵机拿出来, 再把接收器拿出来, 依据本文的线序表, 按照本文的步骤, 先不进行插电操作, 仅仅通过目视的方式检查一遍插头的方向。
2. 若手上持有万用表, 那么能够去测量一回舵机供电端的电压, 看其是不是处于正常范围之内, 此正常范围一般而言是在4.8V至6V之间。
3. 在完成接线这个操作之后, 进行先空载方面的测试, 要在确认方向是正确的这种状况下, 进一步再正式去安装到之上。
假如依照这个流程去做, 绝大多数的连接问题皆能够预先防止。倘若仍然碰到难题, 迎接到评论区留言, 我会依据你所描述的具体情形给出排查的建议。
