在机器人制作里, 处于机械臂控制, 涵盖DIY范畴内, 那16路舵机驱动板可是相当关键的部件。好多才刚开始接触的朋友, 把板子拿到手之后, 对着那满眼密密麻麻的接口, 还有舵机线, 最经常碰到的问题便是“该往哪里插”, 以及“电源究竟怎么去连接”, 再就是“信号线的颜色要如何去区分”。
此次所呈现的内容, 经过了一番整理, 将极为常见的接线场景以及操作要点予以罗列, 其目的在于助力你, 于观看视频教程之前, 能够先行掌握接线的基础逻辑, 进而避免由于接错线, 而致使舵机或者驱动板被烧坏的不良状况发生。
1. 舵机线序：信号、正极、负极怎么分？
大多数标准舵机, 像常见般的SG90, 以及, 还有等等, 皆采用三线制, 其颜色标识大体基本统一的:
橙色或白色线：信号线（PWM信号）
那根呈现红色的线, 是正极电源, 也就是VCC, 一般情况下它的电压处于5V至6V这个范围。
棕色或黑色线：负极地线（GND）
日常常见的案例当中, 有一位热衷于DIY机械臂的爱好者, 他曾经把红色的线以及棕色的线接反了, 进而致使舵机在接通电源之后出现剧烈抖动的情况, 并且还发热, 仅仅几分钟过后, 舵机内部的电路就被烧毁了。正确地识别线序乃是首要的第一步。
2. 驱动板上的接口怎么对应？
16路舵机驱动板一般有着两排插针, 每一路的接口都标有S（信号）、V（正极）、G（负极）或者类似的标识, 你把舵机线依据“信号对信号, 正极对正极, 负极对负极”的方式进行插接就行。
需留意, 有部分驱动板, 其被设计成接口直接与舵机线插头相对应, 只要一插上就行, 然而, 依旧得去核对线序是不是匹配。

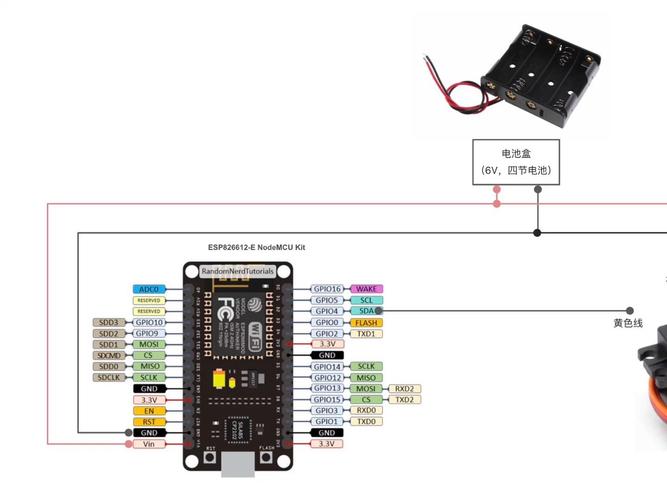

3. 电源接线：这是最容易出问题的地方
舵机驱动板的自身供电需单独的电源给予, 不可以仅凭 USB 口来供电, 也不能只依靠单片机供电, 不然的话, 若电流不够充足, 就会致使舵机出现动力不足的情况, 或者产生抖动现象, 甚至有可能出现重新启动这种状况。
如下为常见错误, 存在有人直接把驱动板连接到的5V输出口的情况, 然而当驱动6个以上舵机的时候, 电流会瞬间超过2A, 进而致使烧毁。
确切的做法是: 运用外接电源；像是5V/6V开关电源或者锂电池降压模块；正极连接驱动板的“V+”或者“PWR”端子；负极连接“GND”端子。电源输出电流建议不低于5A；要是驱动8个以上大扭矩舵机；建议电流为10A或者更高。
所需要用到的器材有, 16路驱动板一个, 5V舵机四到六个, 5V 3A电源一个, 或者STM32控制板一个（此为可选项）。
接线步骤：
1. 将舵机信号线（橙色）依次插入驱动板第05路S口。
2. 舵机的正极, 也就是呈现红色的那一端, 插入与之对应的V口, 舵机的负极, 也就是呈现棕色的那一端, 插入与之对应的G口。
3. 将5V电源的正极接驱动板V+，负极接GND。
4. 把驱动板之I2C接口, 也就是那SCL与SDA, 连接至控制板相应引脚处。
5. 通电后先检查电源指示灯是否亮起，再逐一测试每个舵机。
所需要用到的器材有, 16路驱动板一个, 6V高压舵机八个到十六个, 6V 10A电源一个, STM32或者树莓派一个。
关键要点在于, 电源的电流需要大幅度地进行提升, 并且, 在此基础上, 建议在电源跟驱动板彼此之间, 添加电容（电容容量要在1000μF以上）以便发挥抑制电压波动的作用。
接线步骤：
1. 将舵机线对应插入驱动板各通道。
2. 外接电源正负极分别接驱动板电源端子。
3. 把电容的正极与负极, 以正接正、负接负的方式, 并联于驱动板电源的输入端。
4. 连接I2C或UART控制接口。
5. 将电源接通之后, 去观察5秒钟, 在去确认不存在异常发热或者不存在异常异响之后, 然后再去加载程序。
适用情形为: 有的驱动板当中藏着串口转移成为I2C这个功能情况, 能够借助USB线直接连接电脑来做调试这一行为。
连接线路: 将USB线用于连接驱动板跟电脑, 并不需要额外的电源（只是专门用于调试, 不提倡带着负载）。要是需要带上舵机, 依旧得外接电源。
进行这样的操作: 把第一块驱动板的SCL连接至第二块驱动板的SCL, 将第一块驱动板的SDA连接至第二块驱动板的SDA, 通过板子上的跳线或者拨码开关来设置不同的I2C地址。电源线各自独立供电, 以此避免单电源出现过载的情况。
接线于16路舵机驱动板而言, 从本质来讲也就是说, 电源要充足, 线序要正确, 信号要畅通。
绝大多数新手翻车，都出在电源电流不足或舵机线插反。
要是你眼下正瞅着接线视频教程, 那就提议先去拿一个舵机加之驱动板来做一回简单测试, 在确定接线没有差错之后, 而后再去进行成批量的连接。
有这样一个行动建议, 先准备好一张纸条, 在纸条上写上“SVG”, 这里补充说明一下“SVG”含义是信号、正极、负极, 然后把写好“SVG”的纸条贴在驱动板的旁边, 在每一次连接一根线之前, 都要进行一次核对, 就按照这样的步骤来操作, 这单独的一小步, 能够有效地帮你节省掉至少一小时的致力于排查问题的时间。
了解上述关键要点之后, 进而去观看“16路舵机驱动板接线视频大全”, 你便会发觉自身能够迅速跟上视频的节奏动态, 甚至还能够提前预先判断出接下来的具体操作行为。实际动手操作之际要维持保持耐心特质心态, 起始从最为简单基础的23路测试着手开展进行, 随后逐渐地逐步扩展延伸至整个全板范围。
