伺服电机接线并非简单的“三线对接”, 其核心在于精准识别信号线、电源正负极及公共地线间的对应关系。常见直流伺服电机每机通常带有红、蓝、黑或棕等色的导线, 若接错极易致使电机不转、反转或者烧毁驱动器。本文基于通用直流伺服电机及典型的RC舵机（如SG90、）的标准接线逻辑, 给出一套可直接落地的图解式排查方案, 助力你一次性接对, 防止硬件损坏。
核心接线定义：识别三色线的真实身份
在动手连接之前, 通过进行目视方面的判断呀还是万用表的确认, 把每根线的功能搞清楚。对于绝大部分的通用直流伺服电机以及智能伺服系统而言, 导线的颜色都是遵循着行业通用的规范做指定的, 具体对应的关系内容在下述部分里。
1. 电源线（Power）
颜色特征：通常为红色、橙色或黄色。
接线定义的内容为: 连接的部件是直流电源所对应明确的正极, 型号代号标记为+Vcc。
常规标准电压区间范围如下对应: 普通微型型号为SG90此类的舵机它的标准电压是5V；具备金属材质大扭力特性如这类的舵机, 其所推荐使用的工作电压应控制为6V；应用于工业领域的级别的伺服电机, 普遍对应的常规工作电压规格通常为24或单位为伏特的48。
2. 地线（/GND）
颜色特征：通常为黑色、蓝色或棕色。
接线定义: 连接直流电源的负极（GND）, 或, 控制板的地线端。
核心原则: 电源地和信号地一定要共地, 绝对不允许悬空, 不然会产生干扰造成电机抖动或者控制失灵。

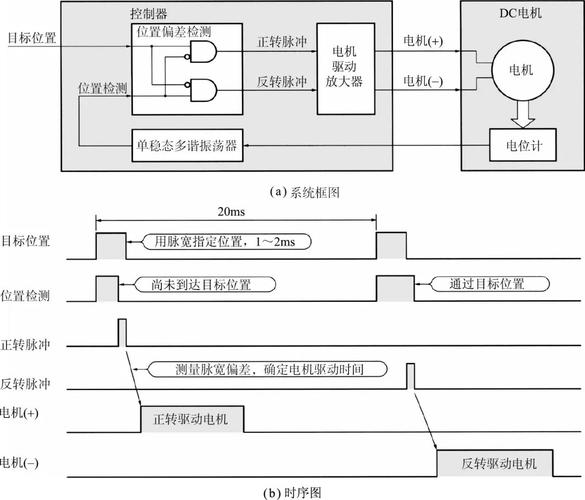

3. 信号线（/PWM）
颜色特征：通常为白色、黄色或双色线（红黑条纹）。
接线标准: 对接控制器的脉冲宽度调制输出端子（像阿杜伊诺的三、九、一一脚, 喇和胃的GPIO端子）。
核心原则: 此线仅传送低频控制脉冲, 丝万不能接入高压电源, 联结到微处理器的逻辑电平引脚（3.3V或5V）。
图解实操：从控制板到电机的完整路径
以十分常见的 + SG90 舵机组合为例行, 标准接线拓扑如下，请严格按着此既定之路径执行:
路径1（供电）：直流5V电源正极 ——> 舵机红色线（电源+）。
路径2（接地）：直流5V电源负极（GND） ——> 舵机黑色线（GND）伟创动力舵机，同时板上的GND引脚 ——> 直流电源的负极（GND）。注：此处形成物理上的地线连接，即“共地”。
路径三: 控制板（的脉冲宽度调制引脚, 如指定的九号引脚）与该舵机的橙色线（起连通传输作用的信号线路）实现连接。
⚠️ 高危误区警示（必读）：
不少初学者常常直接把舵机的红线以及黑线连往的5V和GND引脚之处。这类做法在单个小舵机的场景中勉强还行, 但在多舵机驱动或是高负载场景里拥有极高的烧毁风险啊。伺服电机启动瞬间以及急停瞬间会产生极大的反电动势和电流峰值, 远超电机静态电流, 其会瞬间拉低微控制器的电压, 导致芯片复位、程序跑飞乃至对硬件造成物理损坏。标准做法是使用独立的电压源（如锂电池组或独立稳压模块）供电给伺服电机, 仅让与电源形成共地, 信号线接入入微控制器即可。

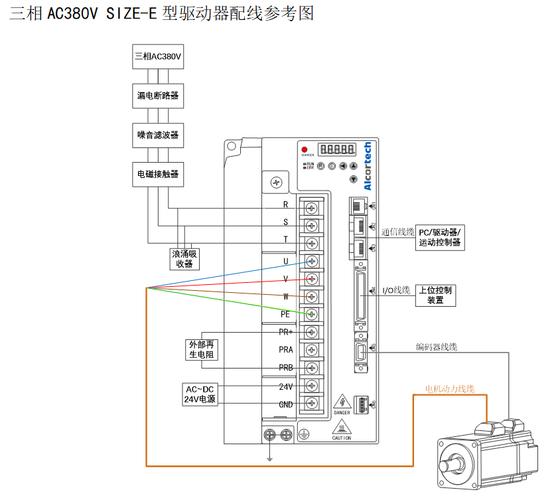

进阶指南：工业伺服（如步进/无刷）接线图解
工业级伺服电机的接线的复杂度要更加高, 一般采用的航空插头, 好比DB15或是DB9或者是M8/M12航空插头, 包含多芯导线, 核心的接线逻辑跟微舵机相互之间是差不多类似的, 只有参数是需要进行严格对齐的。
1. 电源端（U, V, W）：
适配三相无刷伺服电机严格对应由驱动器提供的三相交流逆变输出顺序不许颠倒否则将反转电机通常驱动器所标输出为U、V、W电机线所标色标多为黑、绿、白对照电机铭牌或说明书逐一严格对应。
2. 编码器反馈线：
一般包含A、B相正交信号以及Z相零位信号, A、B相严禁接反, 倘使位置反馈与实际机械位置相反, 必然将致使系统飞车或严重偏差, Z相线系用于精准校准零点。
3. 控制信号线：
要包括使能（EN/DIR）、脉冲（PLS）以及方向（DIR）线, 工业伺服于脉冲频率和方向定义极其敏感, 接线前要确认驱动器「脉冲输入模式」比如脉冲/方向、正交、单脉冲等, 并将控制器逻辑输出电平比如24V或5V, 与驱动器接收电平相符匹配。
常见故障排查与行动建议
接线完成且终了后, 若是出现以下各类现象, 请立刻断电并按对应拟定方案展开排查检修:
核心结论强化：
舵机接线的本质是精准对接“动力回路”与“控制回路”分处的物理边界。无论对接极限微小的RC舵机, 或是繁杂度拉满的工业伺服系统, “电压匹配、相序对应、共地隔离抗干扰”是跨越所有硬件门槛的三大核心法则。实施接线操作之前, 请反复核对万用表测出的线色释义, 并在通电能效测验之前完成全部物理连线的固定与隔绝检查, 这是防止硬件损毁最经济、最有效的一个环节。
