这篇文章将会把舵机旋转方向的控制逻辑给拆解开来伟创动力舵机, 其中包括了PWM信号的原理, 还有三线接线的方式, 并且说明了脉冲宽度与角度之间那种对应的关系, 同时还给出了在常见应用场景里可以参考的实操方法, 这样做的目的是为了帮助读者能够快速地看懂关于舵机方向控制的核心要点。
旋转方向由PWM信号决定
舵机就是伺服电机, 它的旋转方向并不是通过改变电流的方向来实现的, 而是由控制信号线发送出来的脉宽调制脉冲宽度信号的PWM信号控制的, 其中的核心规则只有一条: 脉冲宽度决定目标角度, 角度变化方向决定旋转方向, 当目标角度是大于当前角度的时候, 舵机就是向一个方向进行转动, 如果是相反的情况的话, 那么舵机就是反向进行转动。
三线接线与信号对应
在常见情况下, 舵机被设计为三线制连接结构:
棕色(或红色)线: 它代表的是电源的正极部分。 这个正极在电路里面通常被称为 VCC。 关于它的电压数值, 一般是处于 4.8V 到 6V 这样的范围之内的。
红色的线, 还有橙色的线, 它们指的是电源的负极, 英文缩写就是GND, 也就是公共地。
橙色(或色)线: 表示信号线, 也就是负责接收 PWM 信号的那根线。
调整旋转方向的核心要点是: 把 PWM 信号连到信号线上去, 修改脉冲的占空比就能控制具体的角度。要是你想让方向反过来, 只需要把当前的目标角度数值变成相反的方向。比如说, 原本是从 0° 转到 90°。那么现在改成从 90° 转到 0° 就行了。
脉冲宽度与角度的对应关系
![]()
标准连续控制舵机(如SG90系列)的典型参数:
| 脉冲宽度 | 对应角度 | 说明 |
|---|---|---|
| 0.5 ms | 0° | 最左极限 |
| 1.5 ms | 90° | 中间位置 |
| 2.5 ms | 180° | 最右极限 |
一般情况下, 信号周期通常是20毫秒, 对应的频率是50赫兹。当把脉冲宽度从1.5毫秒缩短到0.5毫秒时, 舵机就会朝着减小角度的方向进行旋转。要是把脉冲延长到2.5毫秒的话, 舵机的转动方向则会完全相反。
常见应用案例
机器狗关节: 每个关节安装了一个舵机。微控制器向信号线输出PWM信号。这能够根据步态动态地调整角度。从而可以实现正反转控制。
航模舵面: 遥控器发送PWM到接收机, 然后, 接收机再将PWM分配给各舵机, 副翼左右偏转、方向舵前推后拉, 全部都是由脉冲宽度变化来驱动的。
自动化分拣线: 舵机先是带动拨片, 让它旋转一定的角度。然后它就回到原来的位置了。大家通过程序设定好目标角度的话, 就可以控制拨出的方向了。
图示阅读要点
要是去查阅与舵机旋转方向控制有关的内容, 请看图片。需要重点关注的图片主要有以下四种类型。

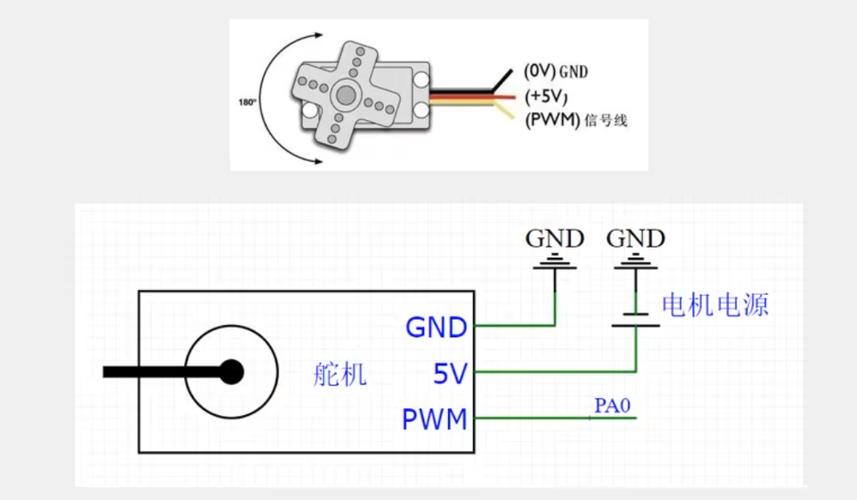

1. 请查看接线示意图, 标注出三根线的颜色以及各自的功能, 确认信号线的接法。
![]()
2. PWM波形图: 这里展示的是周期, 还有高电平持续时间也就是脉宽与角度之间的关系, 并且这些关系都有相应的标注。
3. 角度脉冲对照曲线: 横轴用来表示脉冲宽度, 单位是毫秒, 纵轴用来表示角度, 单位是度数为度这样一种方式, 两者之间的关系呈现为一种线性映射的过程。
4. 方向翻转对比图展示的是在同一个轴上面, 对于两个不同方向设定的目标角度所进行的比较。
核心结论与行动建议
这里再次强调核心观点: 舵机旋转方向是由pwm脉冲宽度对应的目标角度来决定的,当角度增大时就是正向转,当角度减小时就是反向转,不需要改动接线就可以实现方向切换。
行动建议:
在初次进行接线操作的时候, 应该先使用万用表来确认那三根线的具体功能, 从而避免因将信号线与电源线接反而导致电路板被烧毁。
在进行调试方向这一操作的时候, 你应该从那个被称为中间位置的地方开始出发,这个中间位置的特性是脉宽为1.5毫秒或者是角度为90度伟创动力, 在此基础上, 通过逐步地增加或者减少脉宽的数值来观察转向的具体表现情况, 这么做比起直接让角度发生跳变并且到达极限角度来说要安全得多。
如果是需要在代码里面执行反方向翻转的操作的话, 那么就只需要把那个目标角度变量的数值变成相反的数, 或者是直接把起始的角度位置和结束的角度位置互换一下就可以了, 完全不需要去对硬件部分进行任何修改。
你把上面讲的那些逻辑摸透了, 就可以在大多数情况里面, 自己独立地去控制那个舵机的旋转方向了。
