用户提交的句子内容如下: 舵机设备在安装好之后, 是可以直接连接到电源来启动工作的。但是这里所说的可以直接使用, 并不是说可以毫无顾忌地进行简单的连接操作就能够达成目的的。想要判断该设备的运转是否正常以及是否符合要求, 是需要综合考虑多个因素才能确定的。
这些因素包括供电的电压数值是否与要求匹配、接线的正负极方向是否正确无误, 还有设备所带的负载大小是否控制在额定的范围之内。接下来将会分别从三个不同的方面去展开说明, 这三个方面分别是关于供电的选择应该如何确定、接线的方法如何实施, 以及对容易出现故障的情况进行分析。
供电电压选择
舵机供电电压并不是统一的固定标准。你依据设备型号所附带的铭牌上标注的信息来作出判断。以下列举出几种常见的情况供你参考。
微型塑料齿轮舵机, 这种器件和SG90是同规格的, 它的额定电压是4.8 V到5.2 V, 人们可以使用4节AA充电电池来做驱动, 或者使用5 V USB模块来做驱动。
金属齿轮舵机需要供电它的电压是六伏到七点四伏之间。这种设备在一般情况下, 会搭配两节或者三节镍氢电池组来使用。
这种大扭矩的伺服舵机, 其额定的电压是11.1伏特, 也就是3S锂电池的电压, 甚至还可以使用更高的电压。
核心的原则就是供电电压绝对不能超过标称的最大数值, 如果电压升高到了过高的地步, 那么在设备内部就会发生线圈温度变得极高的现象, 最终结果就是把线圈给烧毁掉, 相反, 要是电压降低到了过低的情况之下, 这时候扭矩就会出现明显不够用的迹象, 舵机这种装置所表现出来的状态就是一会儿咔咔作响一边抖动起来, 然后就不再响应外面的信号操作了。
接线方法

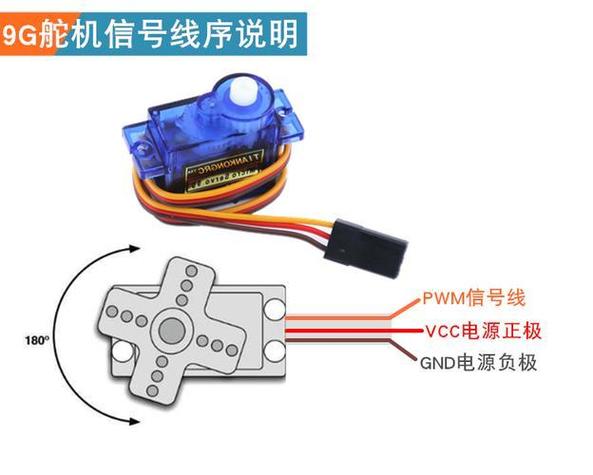

目前大多数的人所使用的舵机设备, 普遍是采用三线或者是四线的插头来进行连接操作的, 具体的颜色定义说明如下所示。
棕色的线等于接地符号, 也就是GND；红色的线等于电源的正极；橙色的线等于PWM信号线。
四线型号当中存在一个多出来的一根信号参考线的情况, 它具体的接法与三线的那种方法是保持完全一致的。
当进行直接通电操作的时候, 信号线可以选择处于悬空的状态或者接入到低电平的位置, 在这样的情况之下, 舵机将会保持在刚刚接通电源那一瞬间所在的当前位置并且不让它移动，在进行相关操作的具体要点方面, 需要把电源的正极连接到红线上面, 把电源的负极连接到棕线上面, 一定要千万避免出现反向连接的情况, 如果出现反向连接的话, 就会直接导致内部的驱动芯片被击穿损坏, 而且一旦发生这种情况, 舵机就变得没有办法进行修复了。
常见故障与排查
在实际使用期间, 那些经常被出现的常见问题以及相对应的处理方式。
1. 在通电之后, 设备却不转动了, 只是听到了声响。这通常主要是因为电池的电压不够, 或者电池的容量变低了。如果你更换了一个全新的电池组, 然后再进行测试, 发现依然有不正常的情况, 那么就去检查一下内部齿轮是不是发生了卡死的情形。
2. 在通电的那个时候电池电压马上掉下去: 舵机一启动, 峰值的电流就到了1到2 A的样子, 普通的干电池的里阻很大, 所以压降的表现非常明显。换掉电源用充电电池, 或者在电源的那一头并联一个电容量为470微法也就是470 μF、耐压为10 V以上的电解电容用来做缓冲。
3. 连续运行后发热严重: 这可能是因为负载超出了额定的扭矩范围, 或者占空比在很长一段时间里都处在满负荷的状态里面。应该把工作的占空比降低一些, 或者是把连续运行的时间缩短一点, 又或者想办法增加外部的散热条件。
行动建议与核心结论
我们在这里再做一次强调, 也就是说, 舵机这个东西是可以直接进行通电操作的, 但是, 它需要把这三个条件全都实现才行, 第一个是电压要匹配正确, 第二个是极性的连接方向要搞对, 第三个就是它所带动负载的大小不能超过它额定的工作范围。
具体的操作方面的建议就是。
在接通电源之前, 要拿出万用表来测量一下电池输出电压到底是多少, 然后去对照舵机身上的铭牌, 确认这个电压值是不是落在了铭牌上面标注的那个范围之内。
在进行接线操作之前需要先切断电源, 待接线完成后要对红色线和棕色线的极性进行目视检查, 在确认没有错误之后再重新接通电源。
进行首次通电之后, 大家需要去观察它三十秒钟的时间, 要确认里面没有发出任何奇怪的响声, 并且也没有出现异常的发热情况, 在经过这样的确认之后, 再进行正式的使用和投入工作。
牢记在心, 电压出现不匹配的情况, 是导致舵机遭到损坏的首要原因。能够使用, 这个状况完全不等于安全能够使用。所有的判断都要以铭牌上的参数作为最终标准进行核对。在面对选择的时候, 宁可去选择偏低的电压, 也千万不要去选择偏高的电压。
