舵机, 它的全名叫Servo Motor, 在机器人、航模、以及自动化设备里, 它是最常见的一种角度执行元件。它的转动本质是什么? 就是接收特定脉冲信号, 用这些信号驱动内部电机, 从而完成精确角度定位。
本文想从四个维度, 来完整拆解“舵机怎么转动”这个核心问题。第一个维度是转动原理；第二个维度是控制信号；第三个维度是实操方法；第四个维度是常见故障。
舵机转动的核心原理
这个舵机的内部结构是由三个主要部分组成的, 这三个主要部分包含直流电机, 以及齿轮减速组, 还有位置反馈电路, 这个位置反馈电路通常是用电位器来进行构成的。那么转动过程具体是这样的一个流程, 下面我们来具体了解详细的转动过程是怎样的。
控制板要发出那一种专门用来调节功率的技术信号, 这种技术叫做脉宽调制缩写是PWM, 然后就把这组信号发给舵机去使用。
将占空比与通过比较器接收到的电位器反馈的当前角度进行对比, 这一步骤发生在舵机内部的比较器中。
如果出现两者不一致的情况, 那么误差信号就会去驱使直流电机进行正转或者反转。
经过了齿轮减速这个过程之后, 输出轴会以精确的角度完成停靠。
电位器会实时地反馈出角度的数值, 当把误差都归零了之后, 电机就停止工作了。
核心观点指出, 舵机的转动角度并不是由外力的大小来决定到底转多少度, 而是由PWM波的占空比的高低来决定它最终转过具体的多少度。只有完全理解了这一基本事实前提, 才能够去掌握和运用后续所有的各种控制方法手段。
PWM控制信号：决定转动方向与角度的关键
舵机的标准信号参数是这样的, 信号的周期是20毫秒, 也就是频率为50赫兹。脉宽的有效范围在0.5毫秒到2.5毫秒之间。这个范围正好对应着标准舵机从0度到180度的角度变化。
常用对应关系：
当脉宽增大的时候, 角度也会增大, 而且是朝着顺时针方向进行变化的, 反之, 如果脉宽减小了, 角度也会随之减小, 并且是朝着逆时针方向来变化的。
常见实操案例

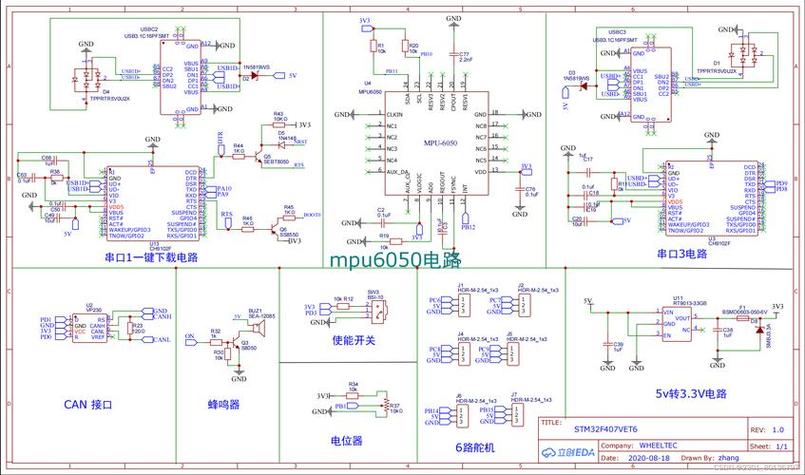

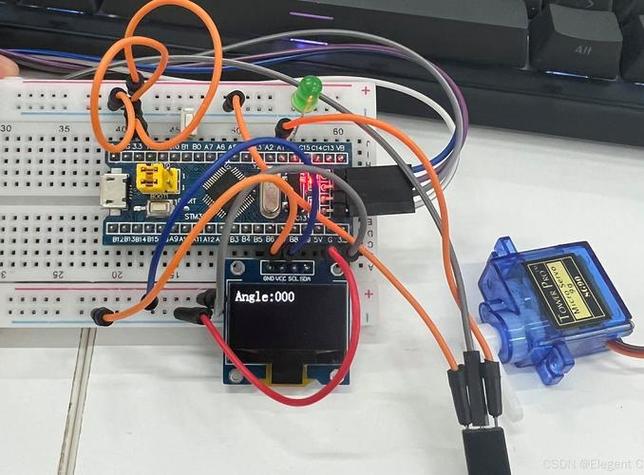

有个玩飞机的家伙，他是用微控制器来管舵机的, 这么干是为了让机翼能偏转。结果, 一接通电源, 这舵机它就不转了。它不转动, 而是在那个想要去的目标角度旁边, 一直在那儿嗡嗡响着, 不停地抖动。现在呢, 我们来捋一捋, 这个排查的步骤应该是怎么样的:
1. 确认PWM占空比是否超出0.5～2.5ms范围。
2. 请先去确认一下所供电的电压数值, 看看这个数值有没有低于舵机所标明的额定值, 这里常见的额定值是6V。
3. 需要去检查一下那个信号线, 还有电源线, 以及地线这三根线子, 看看它们之间是不是接错了地方。
4. 请你来检查一下那个舵机的机械结构, 看看是不是有一些异物把它给卡死了。
最终的结论是, 供电电压仅有五伏且负载过大, 导致电流不足以驱动电机去完成定位循环, 其表现出的状态是抖动情况。当把电源更换为七点四伏的电池组之后, 系统就恢复了正常状态。
行动建议
1. 在实施控制动作的时候, 一直把PWM脉宽的大小给限定在0.5ms到2.5ms这样一个范围之内, 以便避免出现发出超出限制范围的信号从而导致齿轮受到损坏的情况发生。
2. 供电电压参照舵机标称的额定值为准。如果在负载较大的情况下使用, 采用独立供电方式, 千万不要从MCU板去取电。
3. 进行调试工作, 此时先发送长度为1.5毫秒的中位信号, 目的是确认舵机能够做出正常的响应动作, 在这之后再来慢慢调整具体的目标角度。
4. 当你遇到设备出现抖动或者异响的情况的时候, 建议你先去优先排查供电是否充足以及机械部件是否存在卡滞的现象, 而不是直接就去更换舵机。
核心结论
舵机的转动是通过PWM脉宽进行精确控制的, 内部电位器构成了闭环反馈机制, 这使得输出轴能够稳定在目标角度上, 其中脉宽决定角度、闭环消除误差是理解舵机转动最核心的一句话, 任何转动异常情况归根结底回到信号、供电、机械三个环节逐一排查即可定位, 掌握这一机制对于选型、接线、编程和排障都不会再走弯路。
