五线舵机电位器原理 多出的棕白线怎么接

哎唷喂，我说朋友！你有没有碰到过这样的状况呢：心里头那叫一个欢欢喜喜的，跑去买了个五线舵机回来，打算去捣鼓捣鼓做个超炫超酷的机器人，又或者是想着给来个特别精准的操控，好不容易把它拿到手上了，定睛一看伟创动力，好家伙这居然有五根线舵机品牌伟创动力，一下子就整个人都懵圈了！这东西到底该怎么去连接？那除了黄线、红线、黑线之外的棕线跟白线到底是用来干啥的？别着急，这实际上可是好多舵机应用新手需要跨越的第一道关卡。就在今天，咱们要把五线舵机里的电位器这事儿给掰开了、揉碎了，彻彻底底把那里头极为关键的秘密搞个明明白白的，让你从这以后再也不用为接线以及原理方面的事儿而一筹莫展。

五线舵机里为啥多了两根线

咱们要先弄清楚，平常的舵机通常有三根线，分别是电源、地、信号。那这额外多出来的两根线是做什么用的呢？ 实际上，这两根线是直接从舵机内部那个如同“感觉器官”的电位器上引出来的。你能够把电位器想象成一把旋转的“尺子”舵机厂家伟创动力，它能够实时测量出舵机输出轴转动到了哪一个位置。这三线舵机是控制芯片自行读取这把“尺子”的数据 ；而五线舵机则是把这把“尺子”的读数也直接给你一份，使你也能够随时晓得舵机此刻究竟处于什么角度。这两根额外多出的线，是用于连接这把“尺子”两端的，它就如同给了你一个能够实时读取舵机位置的“外挂”接口。

电位器如何影响舵机精度

你或许有人会问，就这么个规模不大的电位器，依据什么缘由能够决定舵机转动是否精准呢？它所具备的作用可是颇为显著的呀！你能够将它看作是一个精确的“角度转换者”。在舵机进行转动之际，此电位器的旋钮会伴随其一同转动，它会把转动所形成的角度，及时“化解”成为一个处于变化状态的电压数值。舵机内部安置的控制芯片会持续不断地对“你期望它转动到的角度”与“电位器转换出来的当下角度”作出比较。这两个数值越是趋于相近，也就表明转动得越发精准。于是，电位器的质量状况以及线性度情形，直接对这个“翻译”的准确度起到决定作用，进而直接给舵机的控制精度造成影响。一个具备高品质的电位器，乃是达成精准控制的根基所在。

怎么从电位器判断舵机好坏

假设电位器这般重要，那么当我们获取一个所谓五线舵机之际，能否借助它来迅速判定此舵机是否可靠呢？答案显然是肯定的！存在一种极为简便的办法，也就是以手工操作缓缓转动舵机的输出轴（留意哟，许许多多舵机在不通电的情形下是难于转动的，得略微给予一定外力才行），与此同时运用万用表去测量电位器那两条线之间的电阻数值，并且留意观察电阻数值的变动情况。要是你发觉电阻数值在转动进程当中呈现出平滑、持续的变动态势，不存在任何跳动或者突变现象，那就表明这个电位器质量上佳，舵机的精度有恰当的保证。相反的情况是，要是电阻值呈现出跳来跳去的状况，那么这样子的舵机在使用的时候极有可能会于某一个角度出现“哆嗦”的情形，或者出现定位不准确的情况。

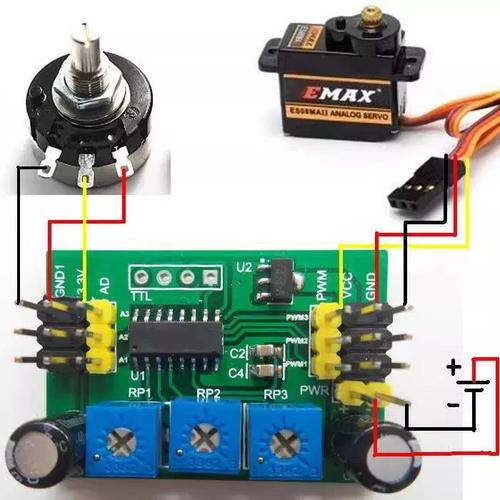

五线舵机接线图实物对照

耍嘴皮子而无实际行动那是假把式，咱来弄点儿切实可用的。针对五线舵机，究竟该如何进行连接呢？呀，获取其产品资料，也就是“舵机线路图”或者“接线定义”。一般来讲，颜色存在一定规律。能称作最标准接法的是，➡️ 红线依照要求与电源正极相连接（通常为5V或者6V），➡️ 黑线或者棕线跟电源负极（GND）进行连接，➡️ 黄线或者白线作为信号线，要接到你比方说那样的主控板的PWM引脚上。至于那多出来的两根线而言，归属电位器的引线，它们一般呈现于诸如棕色和白色或者蓝色和绿色等其他颜色。你得将这两根线，一根连接在主控板的模拟输入引脚那儿，另一根接入到GND上，也就是地线处。要记好，以你手上舵机的官方说明书作为依据！

选五线舵机该注意哪些参数

当你打算去挑选一个五线舵机从而加以使用之际，仅仅明白接线是远远不够的，还看懂它的“身份证”，也就是规格参数。除开我们刚刚所聊的电位器类型以及线性度之外，尚有几个关键点需要留意。其一为“角度范围”，它究竟是仅仅能够转动180度了还是可以转动360度呢？其二是“堵转扭矩”，这一指标决定了它的力气究竟有多大，能不能带动你的机构。第三点是“工作电压”，你确保你的电源能够充分满足它的需求。，这是五线舵机所独有的，要留意它的“反馈信号类型”，究竟是模拟电压输出，还是数字接口呢？而这将决定你在后续如何读取该角度值。当把这些参数都弄清楚后，选型基本就不会出现偏差了。

用五线舵机构建自平衡机器人

知晓了原理并且也会进行选择了，那么五线舵机究竟能够玩出什么样特别的花样呢？它的最为突出的优势便是那个实时位置反馈，极为适合应用在那些需要明确自身当前姿态的项目当中，就像构建一个自平衡机器人一样。你能够将五线舵机当作机器人的“关节”驱动电机，与此同时，它的电位器反馈线能够实时告知你这个“关节”此刻弯曲的角度是多少。你的为主控板，像STM32或者树莓派这类，经由读取此角度，搭配陀螺仪的数据，便可迅速计算出机器人是否要倒了，接着马上发出指令去调整舵机角度，以使机器人维持平衡。这一全体过程恰似一个闭环：主控下达命令，舵机执行指示，舵机借助电位器汇报当前位置，主控予以判断并调整下一个指令。缺少这个反馈，机器人仅仅是个“盲人”。

瞧一瞧，此刻再度瞅见五线舵机，是不是觉察清晰许多了，它本身事实上不过是一个会给你带来那般“上帝视角”的平常舵机罢了，使得你能够洞察它的每一个动作，瞧见它的每一次举动。下一回当你处于搭建精致巧妙的机械臂之举或者构建复杂度高的机器人关节之际，可不可以试着用一下五线舵机，就这个小小的具备反馈功能的物件，说不定能帮你化解大难题。

向正在阅览文章的你询问，要是将这个带有位置反馈的舵机应用于你此刻正构思的产品当中，那你最打算借助它去达成怎样令人称奇的功能，欢迎于评论区留言提交你个人的想法，我们一道展开讨论，要是觉着文章颇具价值的话，可千万别忘记点赞并予以分享，从而让更多的朋友能够看到！
