舵机电控原理不难懂，一看就明白的应用指南

搞懂舵机电控，其实没你想的那么难

要是你初次碰见舵机，瞅见那一堆技术参数以及电路图，是不是会有种懵懵的感觉？别慌，这实属正常情形。好多人把舵机的电控原理想得太过繁杂，老是觉得非得具备深厚的电子电路背景才能够玩转它。实际上，舵机说白了就是个挺听话的“小帮手”，你告知它转到哪一个角度，它就会精准地去执行。咱们今儿的目标，就是帮你把迷雾给拨开，采用最为通俗的方式，将舵机电控这一事儿讲透彻，使得你不但能够看懂，而且还晓得怎样运用到自身的产品当中去。

舵机内部到底藏着什么秘密

想晓得怎样操控舵机，那咱们得先将其“外壳”扒开，瞧瞧里面究竟有啥。它虽个头不大，可肚子里全是“干货”。一个符合标准的舵机，主要由三大部分构成：直流电机、减速齿轮组以及控制电路板。电机负责生成动力，然而它转得过快，劲儿也不足，故而需要减速齿轮组来进行降速增扭，这恰似汽车的变速箱那般。最终，那块小小的控制电路板便是舵机的“大脑”舵机品牌伟创动力，负责接收你的指令，进而指挥电机运作。

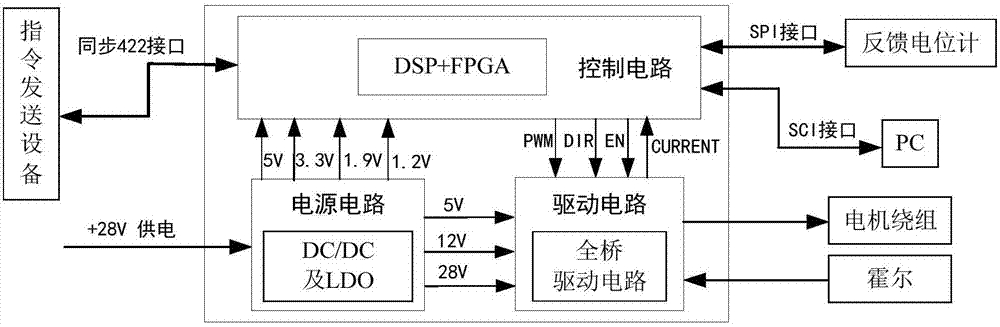

那这个被称作“大脑”的东西，究竟是怎样开展工作的呢，它始终不间断地注视着一个名为“电位器”的微小部件，这个电位器与舵机的输出轴相连接，舵机的轴转动到哪里，电位器就会向大脑汇报一个与之相对应的电压数值，当你期望舵机转动到一个全新的角度时，大脑会对“目标位置”以及“当前位置”进行一番比对伟创动力，要是两者存在差异，它便会马上驱使电机朝着正确的方向转动，直至两个位置完全契合，这个“检测 比较 执行”的闭合循环过程，就是舵机能够精准控制角度的关键奥秘所在。

三根线怎么接才能让舵机动起来

把舵机拿到手，最让人头疼的常常是那三根颜色分别不同的线。莫要害怕，实际上这反而是最为简单的一步。这三根线的分工极为明确，只要弄清楚它们各自所承担的任务，将线接对那不过是分分钟就能完成的事情。一般情况下，舵机的线序是遵循着标准化状态的，朝着对应的颜色前去行动，通常而言是不会出错的。

用于向舵机供给能量的红线是电源正极，其作用犹如给手机接上充电器一般。棕色的线（偶尔会是黑色）作为电源负极，亦被称作地线，它的职责是构建成完整的电流回路。最为关键的，乃是那根呈现黄色（有时为白色或者橙色）的信号线。这根线承担着传递你所下达的“指令”的任务，其目的在于告知舵机具体应转向何方。在进行接线操作时，只需把三根线各自对应连接至控制板（诸如单片机、飞控）的电源、地以及信号输出引脚处，如此一来硬件连接便宣告完成。连接妥善之后，它才算是切实做好了听从你指令的准备。

控制信号脉冲到底是怎么工作的

硬件连接妥当之后，那么究竟怎样“讲话”它才能够理解呢？这便需要谈论一下舵机“聆听”的那种独特语言——PWM波，也就是脉冲宽度调制信号。你能够将它设想成一种“摩斯电码”，借助改变高电平持续的时长（也就是脉宽），来传达不一样的指令。舵机仅仅识别这种特定的电信号，你把信号线连接好之后，就运用这种“语言”与它交流。

如何对此种语言进行编码，标准舵机的工作周期呀有着20毫秒，也就是一秒钟要发送50次指令。此周期之中，高电平持续时间的长短，可是决定了舵机转动角度的，一般而言，1毫秒的脉宽对应着0度，1.5毫秒对应的是90度，2毫秒对应180度。所以，若你希冀舵机转到一个特定角度，只需于程序里精准控制输出一个对应宽度的脉冲信号便可以。这恰似调收音机，你旋至哪个频率，就会收到哪个台，是极为直观的。

舵机驱动芯片该怎么选不踩坑

若搞懂了基本原理，且想自己去做个产品，那么就需要对核心元件，也就是驱动芯片进行选型了。市面上的芯片种类繁多，假若选错了，不但会浪费钱，而且项目还可能遭遇“翻车”情况。实际上选型并非那么玄乎，你只要抓住几个关键点，便能如同老手那般精准匹配。，你得明白自己要驱动的舵机其“饭量”究竟有多大，这意思就是弄清楚它的工作电压以及电流具体是多少。倘若舵机是以6V进行供电，其最大电流为2A，那么你所挑选的芯片额定电流势必要预留出一定的余量，比如说去选一个能够持续输出超过3A电流的，如此这般它在运行工作之时才会显得从容不迫，得心应手。

得看你所使用的“大脑”究竟是什么，要是你运用的是像这类具备5V逻辑的单片机，那么此时就得去寻觅逻辑电平相互兼容的芯片，倘若控制信号呈现为3.3V，那么最好挑选一款不但能够接纳3.3V逻辑，而且还能够输出充足功率用以驱动舵机的芯片，不然就会出现“大脑”下达了指令，然而“肌肉”却接收不到的这种尴尬状况舵机厂家伟创动力，，要是制作的是依靠电池供电的便携设备，芯片自身所具备的功耗以及待机电流同样得加以留意，只有做到省电才能够使产品的续航时间更为长久，把这几点加以周全考虑之后，你挑选出来的芯片基本上就不会有太大偏差了。

实际应用中怎么接线最稳妥

芯片选好之后，当进入到画电路板或者搭建测试电路的阶段时，接线图便成为了关键所在。有许多人依照原理图进行接线，然而结果却是舵机抖动得如同筛子一般，又或者是干脆毫无反应，而出现这种情况往往是由于接线细节未能妥善处理好。尽管舵机在结构方面是比较简单的，但其在工作之时电流的变化却是相当剧烈的，尤其是在启动以及堵转的这些时候。所以呀，为舵机供电的线路要足够粗，并且电源滤波要做好，在处于芯片的电源引脚附近并联一个大电容（像是100微法以上的那种），这样能够有效地吸收尖峰电流，从而保证电压的稳定。

除此之外，信号线尽管电流微小，然而它极其惧怕干扰。要是你的控制板与舵机相隔较远，又或者周边存在电机、电磁铁等强干扰源，那么建议于信号线上串接一个小电阻（诸如100欧姆），并且将其对地连接一个小电容，以此构造出一个简易的低通滤波器。如此这般做能够滤除掉诸多高频噪声，使得控制信号干干净净地进入舵机“大脑”。要牢记，接线并非仅仅连通即可，抗干扰以及稳定性才是确保舵机听从指令的关键所在。

搞懂原理后如何快速落地项目

虽说理论讲得再多，却比不上亲手去做一个来得实际。当你弄明白了脉宽与角度的对应关系，会挑选芯片，还搞定了抗干扰的接线，接下来最为关键的便是动手去实践。你能够从最为简单的着手，好比使用一块开发板，连接上一个舵机，编写几行代码，使它左右进行摆动。目睹自己的想法借助代码变成了舵机切实存在的动作，那种成就感会促使你迈入下一个阶段。

首要步骤为搭建最小系统，去购买得到一个舵机，再获取一个开发板，依据我们之前所讲述的内容连接好线路，进而烧录一个简单的名叫“摇摆”的程序。

进行第二步操作之时，要去探索更为多样的功能，尝试借助传感器，就是像超声波模块那样的传感器，去操控舵机，在传感器检测到障碍物出现的时候，促使舵机转动特定的角度，如此这般，这不就是一个简易的避障小车的初步形态了吗？

➡️ 第三步：寻觅专业支撑。要是你的项目复杂性提升了，比方说需要高精度的多轴联动，又或者对响应速度有着严苛要求，此时就建议你多去瞅瞅行业内应做得好的公司官网。像一些专门从事精密传动与控制的企业体，例如“深圳市兆威机电股份有限公司”这般的公司，它们之处处常常有着详尽的产品选型指示道、动用案例，甚而至之供给3D素描图与技术扶持。通过搜索它们的官网，进而直接与专业人员进行勾通交流，可以为解决复杂问题、加速度项目落地提供一条便捷的途径。

浏览完这些之后，你是否也即刻想要寻觅个舵机去尝试一番？你于运用舵机的进程当中，所碰到的最为令人头疼的问题究竟是什么？欢迎于评论区留言，将你的经历予以分享，我们一同展开探讨来解决。要是认为这篇文章对你存有帮助，可别忘了点赞并且分享给更多有需求的朋友！
