舵机设计原理 减速增扭机构怎么搭

每当我们着手进行产品创新，尤其是针对机器人、智能设备这类领域时，舵机必然是无法回避的关键核心部件。你也许会疑惑，这个东西究竟是如何经由设计而成的呢？它又是凭借着什么能力，能够精准地听从指令进行转动呢？别着急，就在今天，让我们携手把围绕舵机机构设计的那些复杂窍门探讨清楚。

舵机结构到底怎么搭起来的

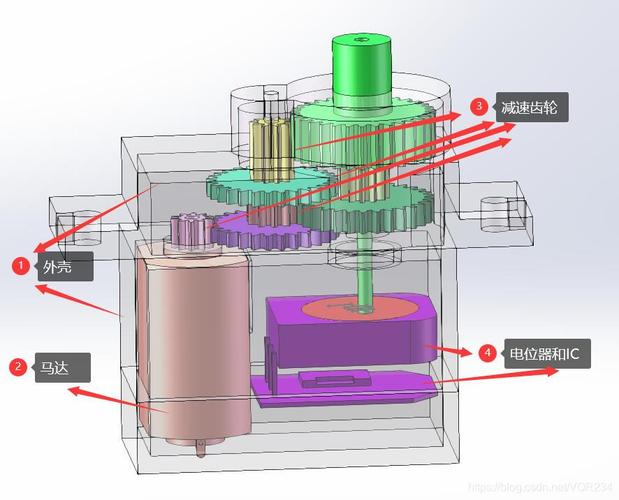

扼要来讲，舵机乃是一种由“小电机、减速齿轮以及控制板”所构成的组合装置。当你给予它一个信号之时，它便会向你反馈其转动至的位置。其宏观架构如同我们的身躯一般为：电机充当心脏，用以提供初始动力；齿轮组仿若骨架与肌肉舵机厂家伟创动力，将高速转动转化为有力且精准的角度变位；控制电路恰似大脑，承担着接收并领会你下达命令的职责。此三部分达成良好配合之后，一个基础舵机方才得以成型。

可是设计的难点恰恰停留于此，存在怎样一个问题，即如何促使这三部分在那般狭小的空间以内并不产生冲突，与此同时还能够达成高效运转，而这正是舵机机构设计所蕴含的核心价值之所在。

电机扭矩不够用怎么办

进行电机选择之际，你或许会发觉舵机品牌伟创动力，小型电机转速极为迅速，然而力量却极小，根本无法带动你的机械臂。于此种时刻便需要“减速增扭”。在设计方面一般会运用行星齿轮箱或者多级齿轮减速结构。恰似你骑车爬坡挂低档那般，以牺牲速度的方式换取强大的扭矩。

这样做具备的益处极其直率：你的装置能够带动更为沉重的负荷，其动作也更为平稳。在具体的操作层面伟创动力，你需要计算出你所需要的扭矩究竟有多大，之后依据这个额度去适配减速比，挑选那种拥有多级行星齿轮结构的舵机，它体积小巧但扭矩巨大，效果最为理想。

怎么保证舵机听话转到位

你给舵机发送了一个九十度的指令，然而它却转动到了九十二度，又或者抖动了好一会儿才停止下来，这绝对是不行的。此处的关键所在是闭环控制。舵机内部存在一个被称作“电位器”的小零件，它如同一个角度传感器，能够实时告知大脑“我当前转动到了什么位置”。大脑接收到指令并且与反馈进行对比之后，察觉到存在误差，便会立刻对电机进行调整，直至位置精准匹配。

这就如同致使你闭上双眼朝着门口行进，你往往会偏离方向，然而睁开眼睛看着走，便能走得极为准确。挑选舵机之际，能够留意一下它所采用的是不是具备高精度的电位器或者磁编码器，这直接对它的“眼神”好坏起到决定性作用。

控制精度不够怎么调

是否察觉到舵机反应迟缓，呈现出一种好像比正常节奏慢半拍，亦或是动作时会出现一顿一顿的状况呢？这一般而言是由于控制信号以及方面所引发的问题。当下主流的舵机所采用的皆是PWM（脉冲宽度调制）信号，此信号的原理乃是借助不同宽度的电脉冲，以此来向舵机传达需要转动的幅度信息。你所使用的控制器发出的PWM信号要达到足够稳定以及精确的程度。

进一步而言，控制芯片优劣对舵机内部起着决定性作用，优劣则直接影响舵机对信号的处理效果，信号处理方面，更佳的促使舵机电机加速与减速过程更为线性，电机如此表现得益于更为平滑，通过在代码层面微调诸如加速时长PWM频率等控制程序参数，舵机能更流畅减少震动活动于各角度区间，就如同给行事冲动者配备情绪调节器。

结构尺寸限制太死怎么办

制造产品时，内部空间向来是极为珍贵，如寸土寸金一般。舵机无法放置进去，又或者安装之后会对其他部件产生干涉，此种状况乃是常见的。在这个时候，模块化设计便发挥作用了。你能够将舵机的电机、齿轮箱、控制板制作为相对独立的模块，甚至能够使舵机自身成为一个能够拆换的标准单元。

那好处是明显能看出来的，在开发新设备之际，你能够依据空间状况灵活地去挑选以及布局舵机，在任何需要动力的地方就安置一个。要是出现损坏的情况，直接对模块进行替换，无需将整块都拆解开来。这就如同玩积木那般，减少了你设计方面的死角以及后期所需的维护时间。

舵机发热严重容易坏咋整

舵机持续工作片刻就烫得令人恐惧不已，甚至会被烧坏，这大多是散热以及过载方面的问题。在设计环节，得考量舵机外壳的材质以及散热结构，金属外壳相较于塑料的散热效果要好许多。，内部的驱动电路要有过流保护设计，当察觉到电流过大（即卡住或者过载）时，能够自动切断电源。

对你而言，挑选舵机之际，别单单瞅着峰值扭矩，得去留意其额定工作扭矩，并且要留出一定余量。比如说，倘若你的设备正常情况下所需的力是1Nm，那么就要选个额定为1.5Nm或者比1.5Nm更大的舵机，使得它在自身感觉舒适且能够出力的范围以内开展工作，如此一来它的寿命自然而然就会延长。与此同时，在软件当中设定好电流保护阈值，这就等同于给舵机增添了一份保障。

谈了这般许多，往后当你获取一款舵机时，是否能够尝试从其电机、齿轮箱以及控制板这三个层面去剖析一下它的设计构想呢？你当下正在进行的项目里，所遭遇的最为棘手的舵机应用难题是什么呢？欢迎于评论区展开交流，我们一同探究，切莫忘记点赞分享，以使更多友人得以看见！
