发布时间： 2026-02-23
呀，你是否也碰到过这般情形呢，手上存有个小型项目，想要使舵机运转起来舵机品牌伟创动力，控制板已然选好了，然而一查阅资料发觉，在这ESP01与舵机之间，怎样进行连接，怎样开展编程，网上的说法繁杂多样，尝试了许久舵机却完全没有动静，着实令人极度抓狂。别着急，今日我们就来将这ESP01控制舵机这件事情彻彻底底地梳理顺畅，确保你看过之后就能着手操作。
不少朋友一开始就将舵机的信号线径直插到ESP01的GPIO口上，然而舵机却毫无反应。这主要是鉴于ESP01的IO口输出电流过小，压根无法推动舵机内部的驱动电路。正确的做法乃是给舵机单独供电，接着用ESP01的IO口去操控一个驱动电路，最为简便的便是用一个三极管或者MOS管打造一个开关。

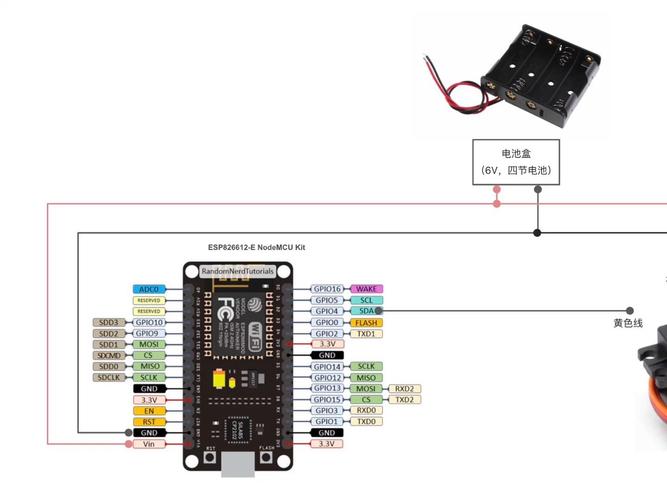

下述这般来进行具体操作可采取如下方式，，对该舵机而言，就是要把它的VCC和GND连接至一个能够作为外部电源的装置（像是5V或者6V的电池组），接着，应将舵机的信号线借助一个阻值在1K左右的电阻连接到ESP01的GPIO2（类似说IO2）之上，之后，还需在信号线与GND之间再并联一个阻值计为10K的下拉电阻为的是避免IO口处于悬空状态时出现误触发的情况。按照如此这般的方式接好线路之后，硬件基础便得以牢固奠定了。
ESP01的个头是小的，其资源同样是有限的，在挑选舵机之时是绝对不可以随意抓取一个就加以使用的，得去挑选那种工作电压和ESP01能够相匹配的，或者是外部供电便捷的，常见的9g微型舵机是非常合适的，诸如SG90、MG90S这些，它们的工作电压一般是4.8V到6V，扭矩也是足够使用的，关键之处在于价格便宜且易于购买。
在挑选舵机的时候，主要需要关注两点，其一呢，是电压，到底要给舵机供应多高伏特的电，舵机就得能够支持该电压才行；其二呢，是电流，微型舵机的堵转电流不过才几百毫安，使用一个小型的电源模块便能够处理妥当。要是你从事的是小机械臂或者小车转向方面的工作，这些舵机所具备的扭矩是完全能够满足需求的，千万不要仅仅是为了追求较大的扭矩，而去选择那种重达十几公斤的大型舵机，因为ESP01无法带动，电源也承受不了！
舵机的控制核心其关键所在便是PWM（脉宽调制）信号，简要来讲就是借助向舵机发送具备不同宽度的脉冲之举，使之转而指向各异的角度，标准状态下舵机的脉冲周期为20ms，高电平的时间处于0.5ms至2.5ms的范围间，从而使其对应着表示0°到180°的角度，然而诸多ESP01的库所默认的PWM频率有可能并非50Hz，如此一来这便需要我们通过动手操作作出合适恰当的设置用以校正。
实现代码实际上并非复杂，举例来说，运用 IDE进行编程，设置(50)以将PWM频率调整至50Hz，接着运用(180)把PWM分辨率设定为180，如此一来，(引脚, 角度值)便能够直接对舵机角度实施控制了。比如说，写出这样的代码指令(2, 90)，那么舵机就转动到90°的那个位置。倘若转动的角度是不正确的，那就对的值进行微调，或者自行去计算脉宽，采用更为精确的库。
线被正确连接了，代码被写进去了，然而舵机就是不转动，这大概是最为常见的那种坑了。要对供电进行检查，舵机转动起来是需要瞬间当中的大电流的，要是电源功率不足够，那么电压就会被拉低舵机厂家伟创动力，进而导致ESP01进行重启或者舵机没有反应。能够拿万用表去测量一下舵机供电端的电压，要是转动瞬间电压下降得很厉害的话，那就得更换一个具备大电流的电源。
查看一下代码当中的引脚是否正确，ESP01能够使用的GPIO数量较少，通常就是IO0和IO2，然而若IO0在启动之际被拉低伟创动力，芯片便会进入下载模式，因而一般选择IO2来控制舵机更为妥当，另外，在之前，不要忘记使用(2, )将引脚设定为输出模式，要是这些均已检查但依旧不行，尝试更换一个舵机，排除舵机自身损坏的可能性。
将项目制作成便于携带的样式，必然要采用电池。ESP01的工作电压为3.3V，舵机通常是5V或者6V，如此一来电池选型是至关重要的。要是利用两节18650锂电池进行串联（7.4V），那就需要一个降压模块为ESP01供电，与此同时舵机能够直接使用7.4V（倘若舵机支持高压），或者再将电压降低到6V。要是采用单节锂电池（3.7V），那么就需要升压来给舵机供电，同时降压给ESP01。
这有个小窍门，电源模块输出电容需选大些，像在舵机电源两端并联一个470uF乃至的电解电容，能起到很棒的储能与滤波效果，减轻电池在舵机启动瞬间的电压下降。进行布线时，ESP01与舵机的电源线最好于电池端分开走，防止舵机的大电流干扰到ESP01的供电。
要是你感觉编写代码去配置PWM仍旧存在些许麻烦之处，又或者是想要达成更为繁杂的动作序列，像是多段速度以及位置控制这样的情况，那么尽可以思索更换一种思维方式。有一些舵机自身是支持串口控制的（举例来说总线舵机便是如此），然而ESP01的串口一般是用于下载程序或者进行通讯的，再将其分出来用以控制舵机很容易引发冲突。
一种折中的办法是，借助ESP01，凭借简单的串口指令，来操控一个专门的舵机驱动板，像模块这般的。该模块能够运用I2C接口与ESP01进行通讯，随后自行输出16路精准的PWM，控制16个舵机完全没问题。如此一来，ESP01仅仅需要发送简单的指令，复杂的PWM生成便全部交给驱动板，开发难度顿时降低，控制也稳定得多。
行了，线的连接、类型的选择到程序编制调试，ESP01操控舵机的几个关键要点基本上都谈及了。不清楚你手中正在进行的项目，是打算借助舵机达成什么很有意思的功能呢？是制作个遥控小车，还是给家中的某件小物品增添些自动化呢？欢迎在评论区讲述你的想法，一同交流学习，要是觉得这篇文章对你有益处，也别忘记点赞并分享给更多有需求的朋友！
