舵机换向阀图纸怎么看 新手入门识图教程

搞明白舵机换向阀图纸，真的没那么难

好多朋友于进行产品创新之际，或者摆弄一些自动化的小物件之时，一旦听闻“舵机换向阀图纸”这几个字眼，脑袋便觉发胀。瞅着那些密密麻麻的线条以及符号，根本不明从何处着手。图纸看不明白，后续的安装、调试就更没法说了，项目便停滞在了第一步。实际上，这东西并非如你所想那般神秘，它乃是将舵机的旋转动作，转变为推动阀芯来回移动，进而控制液体或者气体流向的一个“翻译官”。弄明白了图纸，你便掌控了整个系统的关键。

舵机换向阀图纸都画了些啥

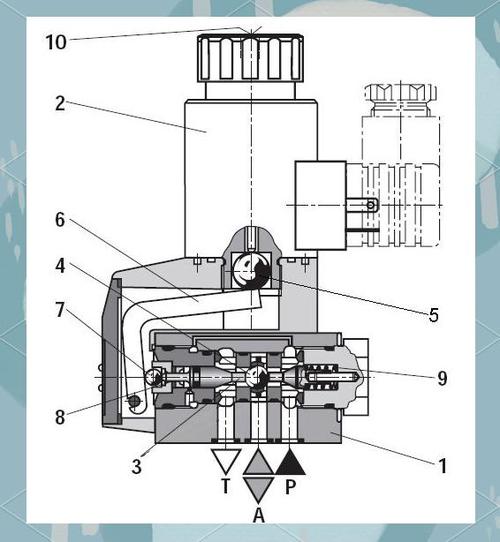

标准的一张图纸，恰似这个零件的“X光片”。你初时会瞧见舵机，其一般以一个方框加个“M”或者类似电机的符号予以表示，旁边的标注会告知你它是几伏的，诸如可参考内容里所提示的“5.0V”或者“4.8 8.4V”那般的宽电压。紧挨着的便是换向阀的主体，这算是核心。阀体上绘有一个个小方格，每个方格代表阀芯的一种工作状态，比如两位五通、三位N通，数字表明它有几个油口以及几个工作位置。

识别这些符号，重点在于寻得几个“连接点”。图纸之中会以P指代进油口（气源接口），A以及B指代工作油口（连接油缸或气缸的），T指代回油口。将这些接口与符号相互对应，你便知晓如何连接管子了。譬如在一个简易的两位五通阀中，图纸会明确告知你，处于初始状态时，P与A相通，B与T相通；当舵机转动促使阀芯移动后，P与B相通，A与T相通。瞧，是不是瞬间明晰了？

为啥我的系统非要用舵机来控制

兴许你将会发问，采用手动的抑或是电磁阀难道不美妙吗？为何非得耗费精力去运用舵机？如同过去你使用老式按键手机，现今改换为智能手机那般，体验全然迥异。 的你赶忙过去转动旋扭，电磁阀要不就全部开启要不就全部关闭伟创动力，颇为“生硬”。然而舵机并不相同，它可以精准把控旋转的角度，诸如转动30度、60度，如此便能促使阀芯开启至任意位置，达成对流量的细细甄别。

列举一个事例，你若想要操控一个机械臂缓缓地夹起一枚鸡蛋，借由电磁阀去操控气 缸，极有可能便是“咣”的一声夹碎；然而运用舵机去操控换向阀，便能够令气缸缓缓地推进，轻柔地夹住。参考内容之中所提到的“9G防滑模拟塑胶齿铁芯舵机”或者“高压无刷全铝舵机”，它们所能够提供的扭矩自几公斤至几十公斤各有不同，恰好能够用以推动不同尺寸的阀芯。这般精准可操控性，是手动以及普通电磁阀所无法与之相比较的。

选舵机时，扭矩和尺寸怎么搭最合适

这确实是一项具备专业技术要求的工作，同时也是众多朋友容易遭遇困扰而陷入瓶颈的关键之处。当你瞅见被绘制于图纸之上的舵机安装所在位置时舵机厂家伟创动力，就展开深入细致的思考与探究，思索这般小巧的机身结构究竟是否能够成功带动那枚阀芯呢？倘若选用尺寸较大的舵机，将会面临无法安装的难题，要是选用尺寸较小的舵机，又会出现带不动的状况，如此一来可就着实令人窘迫难堪了。其中最为核心的要点便是着重考量两个数据，一个数据是舵机所具备的扭矩大小，另一个数据是阀芯正常运行时对于推动力的需求数值。在参考资料内容当中明确提及，部分舵机所拥有的扭矩数值为“3.8kg·cm”，另一部分舵机的扭矩数值则是“23kg·cm”，恰恰是这个具体的数值直接决定了舵机究竟能够拥有多大程度的“力量”。

要如何进行估算呀？你能够将阀芯的推动力设想为去推一扇极为沉重的门，舵机的扭矩便是推门所用到的力，力臂则是舵机摇臂所具有的长度。简而言之，要是阀芯所需求的推力比较大，那你就需要去挑选扭矩大的舵机，或者把摇臂的长度缩短以此来达到省力的目的。另外，物理尺寸也是相当关键的，像参考内容当中所写的那样，是 “22.4x12.” 或者 “402038mm”，你要保证舵机能恰好放进你预先设计而成的安装槽之内舵机品牌伟创动力，螺丝孔的位置要能够对得上，要是这一步出现差错，那后续所有的努力都将是白费劲。

看懂图纸后，第一步该从哪下手接线

哎，你瞧，当这图纸已然弄明白了，舵机也挑选妥当了，可千万别着急就去接通电源，一定要先去把线路给正确连接好。这一步可是极其关键且极易出现问题的。现今的微型舵机，大多数都是有着三根线的，就如同参考内容当中所隐晦暗示的那种基于PWM控制协议的情况。要说这三根线一般的情形是这样的哈：那棕色或者黑色的线，它是属于负极的，也就是电源地；红色的那根线，它是正极，也就是电源正，比如说可以去连接5V；而橙黄或者白色的线，它们是信号线，是专门用来接收控制器所发出的指令的。

你或许会疑问，要是接反了会产生何种状况呢，那情况会如何呢，轻的话舵机就会嗡嗡作响却不转动，重的话会直接将内部电路烧毁，所以，要养成良好习惯，在接线之前先用万用表进行确认，或者认真仔细阅读舵机的规格书，如果你的系统所使用的是那种带有RS485或者TTL通信协议的高端舵机，像这样的话这里所言的比如参考内容里的或，那么接线就更加有讲究了，通常而言需要A、B两根线进行差分通信，绝对不可以和电源线弄混淆，记住，细心是工程师的美德。

图纸和实物对不上，问题出在哪

这属于那种分外令人头疼的状况、明明是依据图纸去做的、然而舵机转动起来却抖得好似筛子一般、要不然就是压根不动、处在这种时刻千万不要慌乱、问题极有可能出在细节之处、去检查下你的舵机供电是否充足有力、好多朋友采用电脑USB供电、其电流也就仅仅500mA、稍微大些的舵机、在启动瞬间电流一冲击、电压就会被拉低、参考内容里所提及的“堵转电流”有可能高达2.5A、你的电源得能够承受得住才行。

又一个常见的情况为干扰，尤其是在你运用PWM信号进行控制，并且线相对较长之际，信号线好似一个迷你天线，极易将周边的干扰吸纳进来，致使舵机出现误动作，你能够尝试把信号线与电源线绞合到一块，或者在信号线上增添一个小型电容用于滤波，另外，机械结构方面的卡滞同样会造成舵机发生堵转，你可以手动推一下阀芯，瞧瞧是否顺滑，有时就是一颗小螺丝拧得过于紧了，从而导致阀体变形而卡死。

从哪能淘到靠谱的图纸和舵机配件

谈论了如此之多后，最为最终且切实的问题是，到哪儿去寻觅这些优良物品呢？就图纸而言，诸多从事自动化集成的公司官网会给予PDF下载，或者类似一些专业性的B2B平台，例如阿里巴巴1688上，当你搜寻“微型舵机”或者具体的型号，像“M0200模拟金属舵机”时，详情页面里通常会附上尺寸图以及控制定义图，也就是我们所讲的图纸。

说起舵机以及阀体自身，我的提议是寻觅那些拥有实体工厂、具备定制能力的供应商。你瞧参考内容当中提及“黑色的 定制 离合舵机”，这表明定制化需求极为常见。一个可靠的供应商不但能够供应标准品，还能够依据你的特殊安装尺寸（像是厚度为23毫米亦或是28毫米）、扭矩要求（1.8千克厘米还是23千克厘米）、甚至齿数是塑胶材质还是金属材质的，为你给出方案。你可以尝试去搜索一下他们的官网，看一看其产品线是不是齐全，有没有具备详细的技术支撑情况存在，这通常来讲要比仅仅只是单纯地看价格更为值得信赖得多。

无法晓得你于进行舵机应用期间，所碰到的最为奇特的那种“图纸跟实物不相符合”的状况究竟是什么？欢迎于评论区域分享你的事儿，咱们一块儿避开陷阱！要是觉着文章具备用处的话，可别忘了点个赞，将其分享给予更多有需求的友人。
