舵机怎么连接arduino 三根线接法图解

玩转，舵机连接其实很简单

你是否是买了舵机回来，面对那一堆线以及引脚时，头脑有点发懵呢？不需担忧，这差不多是每一个玩的朋友都会碰到的情形。实际上，舵机连接并非像想象中那般复杂，只要弄明白那三根线的作用，接着跟着步骤走上一回，你很快便能让你的小机械臂活动起来。今天咱们就一块儿把这事情梳理清楚。

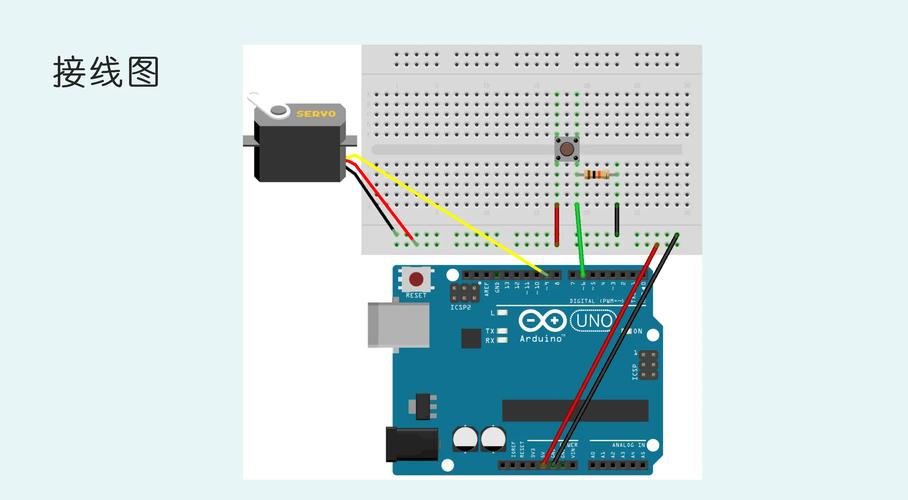

舵机三根线到底怎么接

拿到舵机，最容易被注意到的便是那三根有着不同颜色的线，通常是棕色、红色以及橙色。不少人的第一反应皆是这三根线该往哪里插。牢记一个简易的规律：棕色是地线，要接到的GND上头；红色是电源线，得接5V；橙色是信号线，需连接到具备PWM功能的数字引脚上，像9号或者10号。

这儿需对你提示一番，要是你所使用的是大功率舵机，径直连接的5V没准会供电欠缺。此时就需要思量外接电源，不过要记住把的地与外部电源的地连接到一块儿，如此方可构成回路。

为什么我的舵机没反应

当碰到舵机全然不动的情形，可别急于去怀疑硬件坏掉了。多数情况下问题是出在供电方面。你能够用手去摸一下舵机，要是微微发热然而就是不动，大概率是电流不够充足。尝试把舵机单独去接电源，或者换一个USB端口试一下。

还有个常见的容易出错的点是引脚选得不对，不是所有标着PWM的引脚都能支持舵机控制，尤其是在一些老型号的板上面，建议先去查一下官方文档，确保你所使用的引脚确实支持Servo库，另外检查一下代码里引脚号是不是和你连接的一致。

怎样用代码让舵机转起来

致使舵机运动起来实际上格外简便，缘由在于官方已然为我们编写好了Servo库，你仅需于代码起始处写入# ，随后创建一个舵机对象，在setup函数里运用(引脚号)将舵机与引脚进行绑定，进而能够借助write(角度)使其转动至规定位置了。

当你期望舵机借助特定方式从0度逐步转向180度时，能够依据需要编写一个for循环，以便使其每次递增1度，并在每次递增操作之间添加一个时长为15毫秒的延时。历经如此配置之后，舵机将以类似动画般的形式更为平滑地转动舵机厂家伟创动力，而不会出现瞬间跳跃式的转动情况。在此基础上，你具备尝试对这个延时时间进行调整的可行性，进而观察舵机因而产生的转动速度方面的相应变化。

如何精确控制舵机转动角度

较为基础的角度控制尽管简易，然而要是期望达成更为精细的操控 ，那就得去知晓write函数背后所蕴含的原理了。事实上 ，舵机乃是依据脉冲宽度来进行定位的 ，通常情况下 ，0.5毫秒的脉冲对应着0度 ，2.5毫秒则对应180度。Servo库协助我们将0至180映射成为了与之相应的脉冲宽度。

要是你所运用的是能够进行连续旋转的舵机伟创动力，那么write(90)会使其停止，当小于90时会朝着逆时针方向转动，要是大于90则会朝着顺时针方向转动。并且数值距离90越远转动得就越快。这种特性是颇为有意思的，你能够借助它来进行小车的转向或者驱动轮子，其玩法相较于普通舵机而言更加具有多样性。

多个舵机同时控制会互相干扰吗

当你着手开展更为复杂的项目，诸如机械臂或者六足机器人这类，便会遭遇多个舵机同时进行控制的状况。好消息是，能够同时对最多12个舵机予以控制，然而需要留意的是，它们共同使用一个定时器，所以动作并非绝对同步发生的。

若是你察觉到多个舵机一同启动之际会出现抖动或者卡顿的状况，那么可以尝试去调整代码结构，不要在那个名为本loop的东西里面连续写好多个write相关操作然后再加上delay，而是采用()这种并非阻塞的方式来进行计时，如此一来每个舵机都能够及时地接收到信号，其动作将会更加流畅，要是实在没有办法可行的话那就考虑去使用舵机控制板，把那些繁多复杂的计算分担出去。

怎样选择适合项目的舵机型号

市面上舵机众多，种类繁杂，若选错后续麻烦连连。需查看扭力，若用于小机械臂，通常9g舵机即可满足需求；然而，若要用来抬重物，则选择大扭力的金属舵机。还要留意参数里的kg·cm，此数值越大表明其力量越大。

再瞧瞧转动范围，普通舵机仅仅能够转动一百八十度，而连续旋转舵机是能够进行没有限度的转动的。另外还有双出轴舵机，它是两边都能够安装摆臂的，适宜用来制作轮式结构。近来流行起来的扁舵机，其厚度是比较薄的，适合用于空间受到限制的设计。在进行选型的时候舵机品牌伟创动力，建议前往厂家的官网去查看技术手册，手册当中有着详细的尺寸以及电气参数，这可比网络上零散的信息要靠谱许多了。

瞧见这儿，想必你于舵机连接已然存有明晰的思路了。不晓得你打算借由舵机去做啥有意思的项目？是去搞一个会招手的小机器人，亦或是想着挑战更为复杂的机械臂？欢迎于评论区去分享你的创意，碰到问题之时也能够随时交流，可别忘了点赞收藏，以便往后做项目之际能够随时翻出来瞧瞧。
