发布时间： 2026-03-08
从事产品创新工作，绝大多数情况下会遇到要精准把控角度或者速度的情形。在这种时候，舵机常常就是那个起着关键作用的“连接部分”。好多朋友初次接触SG90这种小型舵机，或许会感到有些迷茫：这个东西究竟是怎样实现转动的呢？又如何使其顺从人意，转动到自己期望的角度呢？
别着急，今儿咱们就拿最平常的 SG90 舵机当作例子，把它拆分开来细细地讲一讲它的工作原理，还有一上手就能运用的控制办法，肯定能让你听完之后就在自己的项目当中把它给用起来。
总之而言，SG90乃是一个“小个子大力士”，它能够依据你所发出的指令，精准地转动到指定的角度并安稳保持住了。你能够将它设想成一个极其听从吩咐的“手指骨关节”，你让它扭弯多少度，它便扭弯多少度，丝毫不动弹。

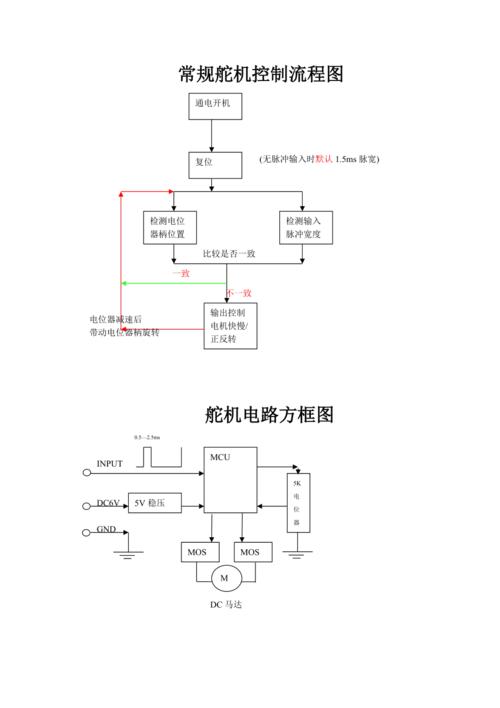

该物体其内部实际上颇为精巧，主要是由一个小型直流电机、一组用于减速的齿轮、一个起角度检测作用的电位器以及控制电路板所构成，这些部件协同开展工作，进而构建成一个闭环控制系统 ，当中电机一旦启动运转，齿轮便会随之进行转动，电位器会实时对最终输出的角度予以检测，并且将相关信息反馈至控制电路，如此便形成了一个极为完善的“执行 检测 修正”的工作循环体系。
那这就得归功于它“闭环控制”这一特性了。接下来打个比方，好比你伸出手去拿向一个杯子时那般，你的眼睛也就是传感器会始终注视着手所处的位置，大脑即控制电路持续不断地去算计手距离杯子究竟还有多么远，随后指挥肌肉也就是电机产生调整动作，直到稳稳当当地拿到杯子为止。
SG90遵循的也是这样的原理。当我们给予了一个目标角度信号之时，控制电路便会驱动电机进行转动。与此同时，电位器仿若一个“角度翻译官”，它会将当前的实际角度转变为电压值告知控制电路。控制电路把这个“当前角度”跟“目标角度”进行一番比较，察觉到存在差距，便会持续驱动电机予以调整舵机品牌伟创动力，一直到两者全然一致，电机才会停止运转。这便是它能够精确停住的奥秘所在。
拿到舵机，最为困惑的常常是那三根线，SG90一般引出三根有着不同颜色的线，这是它的“生命线”，也是它的“信号线”。
➡️ 棕色或黑色线：这是地线（GND），接电源的负极。
➡️ 红色的线，它是电源的正线，也就是VCC，SG90通常情形下大概是需要5V左右的电压来为它进行供电的。
黄颜色或者橙颜色的线，这属于信号线，它的作用是接收你那来自主控板（就像是这样的）所发出的控制指令。
将对应的线连接好，接线就极其简单。但应牢记，电源需稳定，要是电流不足，舵机运行时会颤动，如同人没吃饱饭干活没劲头一般。
当下步入最为振奋人心的环节：怎样促使它行动？SG90接收的并非数字，而是一种称作PWM（脉冲宽度调制）的信号，你能够将其设想成一种摩斯密码，借由“高电平”脉冲不同的时长，来告知舵机要转向哪一个角度。
要是针对SG90而言，一个全然完整的控制周期是20毫秒，于这个周期当中。
1️⃣ 如果高电平持续0.5毫秒，舵机就转到0度。
要是高电平不间断延续1.5毫秒，那么舵机便会转动到90度（处于中间的那一个位置）。
3️⃣ 如果高电平持续2.5毫秒，舵机就转到180度。
当我们进行编程之际，仅仅只需借由代码去生成这般特定宽度的脉冲信号，将其发送至舵机的信号线上，它便会迅即做出响应，转向你所指定的角度。
瞧见上面那些呈现为0.5毫秒以及1.5毫秒的数字，你是否觉得脑袋都要变大了呢？心里是否还会担忧，得从最开始去学习脉冲宽度的计算呢？
实际上根本无需忧心！当下的开发条件全都极为友善，存在现成可用的“轮子”。比如说在编程环境内，有一个称做Servo.h的库文件。该库已然将繁杂的PWM信号生成进程封装妥善了。
你只需要简单几步：
1. 在代码开头引入这个库：#
2. 创建一个舵机对象：Servo ;
3 .,在 setup() 函数当中，将舵机信号线连接至指定引脚，即：.(9);。
接着，你期望它转向的角度数值是多少伟创动力，便写下：.write(90); ，而且是任意你所想达到的角度数值。
瞧，这般轻易简单！一条write指令，其后繁杂的PWM计算皆由库替你搞定了。你仅需留意“转多少度”此一核心需求便可。
要是你的项目仅仅是操控一两只SG90，直接借助开发板的IO口去驱动，搭配上面自带的库便是绰绰有余的了，可倘若你实操大型项目，像是操控十几个乃至几十个舵机的机器人，那就得思量起“舵机驱动板”或者专门的驱动芯片了。
选择时主要看这几点：
你得同时操控几个舵机，就通道数而言，板子那所提供的对应的接口，它够不够呢？
<⚙️>关于供应电力的能力方面：一般的这种开发板块，其5V输出的电流存在着一定的限度，没办法带动多个舵机。比较优良的这类驱动板块，通常情况下会具备单独的电源接口，能够给予更高的电流，从而确保每一个舵机都有着充足的动力。
通信接口方面，存在着些高端类型的驱动板，其能够运用I2C或者串口来进行通信，如此一来，你仅仅需要使用两根信号线，便能够对几十个舵机实施控制，这极大程度地简化了接线工作以及编程工作。
要是你的项目规模越来越大，处于舵机供电不足，或者引脚数量不够用这种状况时，不妨去搜索诸如所生产的SG90 那种产品对应的官网这类地方，或者找一找”多路舵机控制器“呢，就在那里会拥有更为专业的解决方法。
期望上述那些内容舵机厂家伟创动力，能够助力你完成SG90舵机的基本应用。你进行产品创新之际，计划将这个小型舵机运用至何种有意思的场景当中？是应用于机械臂之上，还是制作一个自动投食机？欢迎于评论区讲述你的想法，点个赞并再分享给更多有需求的朋友！
