舵机控制时序电路图详解，一看就懂的脉冲控制原理

你是否也曾碰到过这般状况呢，满心愉悦地购置舵机，妄图将其安装至自身的机器人亦或是之上，然而一经查阅资料，瞅见那些密密麻麻的电路图以及看不懂的时序波形图，刹那间就感到脑袋发懵了。无需忧心，这差不多是每一个摆弄舵机的人都会遭遇的障碍。今日，咱们就撇开那些晦涩难懂的教科书，运用通俗易懂的话语把这“舵机控制时序电路图”讲述清楚，使你看过之后就能着手尝试一番。

舵机控制时序图到底是什么玩意儿

那就是说，舵机这东西自身没有“脑子”舵机厂家伟创动力，或者讲它的“脑子”极为简单。你告知它确切要做什么，而这个“告知”的进程，乃是经由一根信号线，发送一连串具有特定性的电脉冲。其时序电路图，乃是这些脉冲的“时间表”以及“密码本”。它明确规定了何时给予高电平（诸如5V），何时给予低电平（0V），这个高电平持续的时长是多久（即脉宽），以及这一整套动作重复的速度有多快（周期）。

以一个事例来说明，恰似你运用手电筒去发送摩斯密码那般。你按压开关的时间长短状况（脉宽），意味着各不相同的字母；你反复发送一组密码的频率情形（周期），决断了信息传递的速度快慢。舵机同样是经由解读“长按”以及“短按”的时间，进而判定自身转到哪一个角度的。常见的情形诸如，1毫秒的脉宽对应着0度，1.5毫秒对应90度，2毫秒对应180度。这便是最为基础的控制原理。

为什么非要搞懂这个电路图

好多朋友为了图省事，直接去找个开发板例子程序，连接线路后就能让舵机运转起来。这的确是可行的舵机品牌伟创动力，然而一旦舵机出现了抖动、没力气或者响应慢的状况，那就完全不知所措了。弄明白时序电路图，最大的益处即为让你具备“诊断”以及“”的能力。你能够看明白，是信号线遭受干扰了，致使脉宽不准确？还是电源电路设计存在问题，电压波动对控制芯片的判断产生了影响？

比如说，你察觉到舵机于某一位置呈现高频抖动的状况，这极有可能确实是源于控制信号之中夹杂了噪声，进而致使时序图上的波形出现了本不该存在的“毛刺”。一旦明晰了这般因果关联，你便会思索在信号线上增添一个下拉电阻，抑或是在电路布局方面使信号线与大电流的电源线保持远离的状态。这并非是玄之又玄的事物，而是切实可以看见、能够触摸到的电路逻辑，唯有透彻理解了它，你才算是真正能够掌控舵机，而非任由它摆布。

怎么快速读懂一张时序图

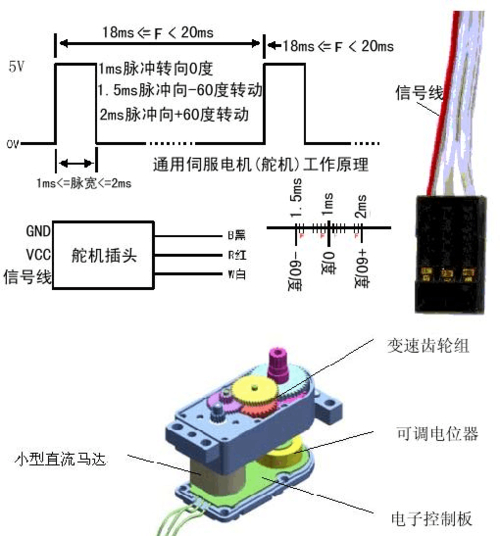

在拿到一张关于舵机的时序图时，不要被那些呈现出弯弯曲曲状态的线以及T1、T2的标注给吓到。你仅仅需要把握住两个核心的参数，分别是周期和脉宽。周期，指的是两个处于相邻状态的脉冲起始点之间所存在的时间，通常会使用T来进行表示，例如常见的模拟舵机周期为20毫秒。脉宽，说的是单个脉冲当中高电平持续的时间，使用P或者Ton来表示，这个数值一般在0.5毫秒到2.5毫秒之间出现变化。

余下的便是看图识字，图当中通常会绘制一个标准的脉冲波形，此波形乃是一个方波，旁边会存在一个表格或者注释，其会告知你脉宽与角度的对应关系；譬如图上或许标着：0.5ms > 90°，1.5ms > 0°，2.5ms > +90°。你瞧，这不就显得清晰了，你的任务是要让你的单片机或者控制板，能够精准地产生这样一个周期固定、然而脉宽可变的方波信号，说白了，便是要让你的代码能够精准地卡好这个“时间表”里的每一个时间点。

自己画时序电路图要注意啥

倘若你是计划自行去设计控制电路，并非仅仅是使用现成的模块，那么存在几个坑是绝对绕着走的。第一个就是电源的纹波。舵机转动瞬间电流是非常大的，要是电源滤波没有做好，电压忽然猛地一掉，你的单片机或者驱动芯片就会复位，时序信号随之也就中断了。所以在电路图之上，一定要在电源引脚附近增加上足够大的电解电容以及滤高频的小电容，这可是“定海神针”。

紧接着的是信号隔离，倘若你的舵机具备特别大的功率，又身处以电池作电源供电的状况下，电机运转之际所产生的反向电动势极有可能会沿着地线径直窜入至控制电路当中。熟悉相关领域的人于绘制时序电路图之时，会考虑选用光耦隔离器，或者最低限度也要将控制部分与功率部分的“地”先行分隔开来，最终再借助一个0欧电阻或者磁珠实施单点连接。如此这般去做能够在最大程度上确保你经由精心计算而得出的时序脉冲，不会沦为一堆杂乱无章的代码被舵机所接收。

舵机驱动芯片到底该怎么选

谈及绘制电路图，那必然绕不过驱动芯片的挑选。多数人觉得把单片机的 IO 口拿来进行推挽输出就可以了，然而这仅仅局限于那些小功率的玩具舵机。针对大扭矩、高电压的舵机而言，你得要有专门的驱动芯片用以增强信号以及供给稳固的电源。在选型之际，关键要看你的舵机是模拟性质的还是数字性质的，工作电压是几许，电流需求大不大。

举个例子，要是你的舵机属于12V高压的范畴，那你就绝对不可以挑选5V的驱动芯片。参考内容当中所提及的那些舵机，一部分是支持PWM的，一部分是支持RS485或者TTL串口的，这表明它们的控制协议是不一样的，与之相对应的驱动芯片以及电路接口也全然不同。选择PWM的那种伟创动力，电路较为简单，然而精度通常一般；选择RS485的那种，能够长距离控制多个舵机，不过在电路方面需要添加485收发器。所以，你先弄明白舵机屁股后面贴着的标签，之后再回来挑选芯片，千万别等买回来之后才发觉接口对不上。

有没有现成的电路图可以抄抄作业

把刚入门的朋友来说，完全从一开始就自己画图着实存在一定难度。最为明智的办法便是“借助他处的石头”。前往那些专业舵机厂商的官方网站，就像参考内容里所提及的那些制造高压无刷、智能总线舵机的品牌，它们一般都会给出产品的数据手册以及应用笔记。这些手册的几页，常常就附带了官方推出的推荐电路图，这才是确凿无疑的“金色标准”。

将这些参考电路直接搬过来，依据你自身的电源以及单片机型号进行微调，成功率是处于最高状态的。行动建议如下：此刻就开启搜索引擎，搜索一下你手头舵机品牌的名称，添加上“”或者“参考设计”这几个字，前往官网下载资料。瞧瞧人家工程师是怎样布局电源的、怎样处理信号线的，多查看几张图，你心里的那个电路图轮廓自然而然就清晰起来了。在你所看过的这些关于舵机的资料之中，是那种采用PWM控制方式的电路，让你感觉相对更为简单，还是那些具备支持总线控制功能的智能化方案，更能吸引你的注意？前往评论区，去聊聊你内心独到的看法！
