舵机与51单片机接线图 三根线连接实物步骤详解

你是否也曾碰到过这般状况？购入了舵机以及51单片机归来，满怀兴致地打算去制作一个饶有意味的小物件，然而面对着那三根线却着实不清楚该如何进行连接？倘若接错了又生怕损坏器件，不接的话心里又直痒痒。其实不用担心，这种困惑我当初也曾经历过，今天就将舵机与51单片机连接的这一事情给你阐释清楚。

舵机怎么连接51单片机

实则舵机与单片机相连接并非那般神秘难明伟创动力，简而言之即三根线需准确对应连接。最为常见的状况便是将电源与信号线弄混淆，或者遗忘了共地这点，进而导致舵机全然没有任何反应。你仅需牢记一项准则：信号线连接至单片机，电源线连接至外部电源，地线在两边均要进行连接。

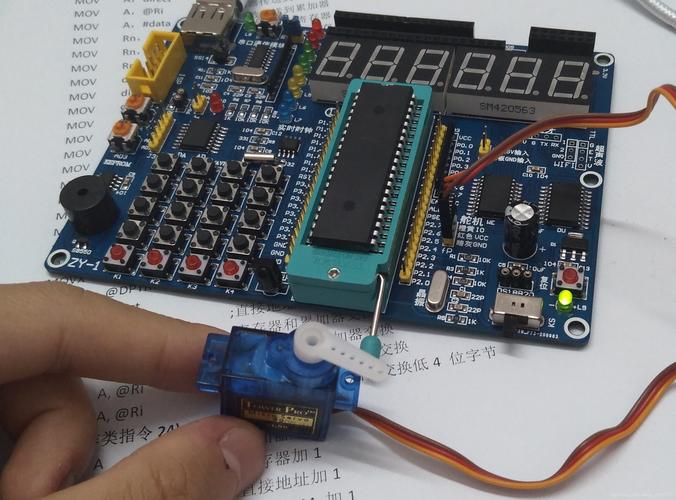

关于具体的操作方式是这样的，要寻找到舵机之上的三根线，接着要将信号线，也就是通常为橙色或者黄色的那根线，插入到单片机的一个普通输入输出接口之上，比如说P1.0这个接口。然后把红色的电源线连接到外部电源的正极之处，再把棕色或者黑色的地线，同时连接到单片机的接地端以及外部电源的负极那儿。如此这般便完成了最为基础的连接。

舵机控制需要什么硬件

转动舵机，如果仅仅拥有单片机以及舵机是不行的。你得准备，一块51单片机开发板，也就是那种最常见的，一个舵机，新手推荐SG90这种，比较便宜而且耐用，还要几根母对母的杜邦线，另外还有一个外部电源。绝对不要想着通过单片机直接对舵机供电，那样肯定是带不起来的。

为啥要有这么多东西，是由于单片机这家伙是那种“动脑子”的舵机厂家伟创动力，它承担着发出指令的职责，然而其自身力气是比较小的。舵机，属于那种“干体力活”的类型，它要靠大电流才能够转起来。所以，你得给舵机单独配备个“饭盒”舵机品牌伟创动力，这个“饭盒”也就是外部电源。杜邦线就是连接它们二者的“桥梁”，它可比焊接简便多，只要插上就能够使用。

舵机接线颜色怎么区分

首次拿起舵机，你势必会被这三根有着彩色的线弄得晕头转向。别着急，这颜色存在规律：橙色或者黄色的那根属于信号线，红色的那根是电源正极，棕色或者黑色的那根是地线。这种配色方案在市面上百分之九十的小型舵机上面都通用，记住这个你就达成了一半的成功。

然而也得有点提防之心，存在一些舵机厂家并非依照常规方式行事。举例来说，某些金属舵机或许会以白色作为信号线，又或者将电源以及地线的颜色进行对调。最为可靠妥当的法子仍是瞧瞧舵机外壳之上的标签，亦或是找出购买舵机时所附带的产品手册加以确认一番。

舵机供电要注意什么

这儿要着重强调一下，舵机供电可是个极易出现状况的部分。你或许会认为从单片机那儿引出个5V就可以了，然而实际上舵机开始启动的那一瞬间电流会飙升至几百毫安，单片机那么点儿供电根本承受不了，情况轻的话会重启，严重的话会直接把板子烧坏。所以一定要给舵机单独配备电源。

以下几种供电方式推荐给你：最为简单的那种是，4节5号电池进行串联，其电压6V恰好合适。若想图省事，也能够采用手机充电宝加上可调稳压模块，将其调节到输出为5V便可。无论你选用哪一种电源，可千万要记好把舵机电源的地线与单片机的地线连接在一起，如此这般才能够构成完整的回路，信号才可以正常进行传输。

51单片机舵机程序怎么写

接好了硬件，还需要给单片机编写一段代码，这样它才会知晓如何去控制舵机。在此所运用的核心技术称作PWM，简单来讲就是迅速地进行开开关关的操作，借助控制高电平的时间长短，以此来告知舵机转动到哪一个角度。51单片机当中有很多是没有硬件PWM的，需要利用定时器自行模拟。

瞧一瞧代码该如何编写：利用定时器生成一个历时二十毫秒的周期，而后于这个周期范围之内对高电平的宽度做出改变。比如说若让高电平延续零点五毫秒的时长 此时舵机就会转动到零度的位置；倘若高电平持续时长为一点五毫秒 那么舵机便相应转到九十度的角度 ；要是高电平持续二点五毫秒 舵机就能够转到一百八十度那里。你能够将这些时间数值放置于数组之中 当想要转到某个角度之际就去调用与之对应的数值。

舵机不转是什么原因

如若线接妥、程序撰毕，舵机却丝毫未动，莫急，吾等逐一排查。先自硬件着手：查验外部电源是否有电，电压是否足够；瞧瞧杜邦线是否插牢，颜色是否对应无误；再以手轻转舵机输出轴，感受是否卡死了。

要是硬件不存在问题，那么这便属于软件方面的情况了。去确认一下PWM周期究竟是不是20毫秒，脉冲宽度是不是处于0.5到2.5毫秒这个区间范围。同时还要留意有些舵机需要持续接收到脉冲信号才能够维持位置，要是仅仅发送一个脉冲之后就不再处理了，它只会动一下随后复位。将这些问题都逐一检查一遍，舵机基本上就能够顺从指令了。

你于捣弄舵机以及51单片机之际，曾经遇见何事态致使令人抓狂之故障？前往评论区域讲述你的经历，以使众人帮你剖析，亦为其他新手规避陷阱。若觉此篇文章对你存有助益，切不可忘记点赞并分享予更多有需求之友人！
