舵机怎么接主板？三根线这样插就对了

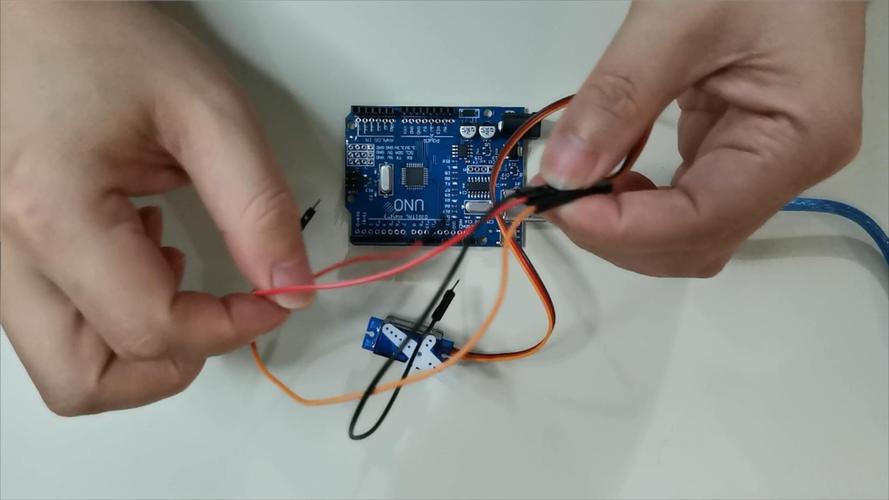

你是否同样遭遇过这般状况：购入了一个舵机，满怀兴致地打算将其连接至主板，然而瞅着手中那几根线，却全然不清楚该往何处插？无需忧虑，今日咱们就将舵机与主板的连接这一事宜彻彻底底弄清楚，以最为直观的方式，一步一步引领你入门。

舵机接线颜色怎么区分

把舵机拿到手，映入眼帘的是三根线，其颜色一般不一样。最为常见的搭配是，红色代表电源正极，黑色或者棕色是地线，橙色或者黄色为信号线。这好似一种约定俗成的规范，绝大多数厂家都如此操作。然而，千万别单纯依据颜色来判定，毕竟总会有例外情况，尤其是某些工业级的舵机，会采用其他颜色。最为稳妥的办法是，寻觅舵机外壳上的标签，或者查阅它的数据手册，上面会清晰明确地标出每根线的定义。你或许会发问，要是标签磨损了该如何是好？这当口舵机厂家伟创动力，能够先借助万用表去测量一番，又或者依据经验来判断伟创动力，一般情况下，处于中间位置的那一根乃是电源正极，而最为宽阔的那个焊点则是地线。

主板信号线接哪个口

主板之上的接口种类繁多，究竟该连接于何处呢？这是由你所使用的舵机类型来决定的。要是属于普通模拟舵机或者数字舵机，通常是连接到主板的PWM（脉冲宽度调制）接口的。PWM接口一般会在主板之上标记有“~”符号，举例来说，像的3、5、6、9、10、11号引脚。你能够将PWM视作一种能够精准控制时间的开关，借助改变高低电平的比例来告知舵机转动的角度大小。要是你使用的是总线舵机，像我们平常所见到的串口或者CAN总线舵机那般，那就得连接主板的串口（TX/RX）或者CAN接口，在这个时候，已不再是单根信号线了，而是借助两根数据线（A、B或TX、RX）去传输指令。

舵机供电单独接还是共用

这属于一个相当关键的问题，一旦处理不妥当就极有可能致使主板被烧毁。舵机在运行作业的时候对于电流的需求是颇为巨大的。尤其是在启动的瞬间或者处于带负载的情形下，电流或许会达到一两安培甚至还要更高。要是直接从主板的5V或者3.3V引脚获取电力，那么就极易将主板上的稳压芯片烧坏。正确的操作方式便是把舵机的电源线也就是红色的线还有地线也就是黑色的线连接到一个独立的电源之上。比如说电池或者稳压电源均可，之后把信号线单独连接到主板。与此同时，要把舵机的地线和主板的地线衔接起来，如此这般才能够确保信号稳定地进行传输。能够设想为舵机存在着属于它自身的“能量储存空间”，主板仅仅承担下达指令的职责，如此一来既具备安全性同时又拥有稳定性。

串口舵机和PWM舵机区别

也许你听闻过PWM舵机与串口舵机，它们实则代表着两种各异的控制思路，PWM舵机是极为常见的，借由一根信号线去传输脉冲宽度，每一个舵机都得单独占用一个PWM口；一旦舵机数量增多，主板引脚便不够使用了，串口舵机（含CAN总线舵机）却不一样，它将多台舵机串联于同一条总线上，凭借地址予以区分以及控制，如此一来，仅需两根数据线便能对几十个舵机实施控制。从接线的角度去看，PWM舵机接线是简单的，然而扩展性是差的；串口舵机接线稍微复杂些，这需要搞清楚其A、B或者TX、RX的对应关系，不过管理起来是非常灵活的，特别适宜用于做机器人、 机械臂这类有着多自由度的项目。

舵机连接后没反应怎么办

接好之后发觉舵机处于不动的状态，这属于最为常见的情形。别慌张，咱们依照顺序去排查。第一步，查看电源：是否已经接上了？电压是否正确？存在一些舵机是由7.2V或者24V进行供电的，要是接了5V的话有可能转动不了。第二步，检查信号线：是否插错了引脚？PWM信号线有没有插到不支持PWM的普通IO口之上？第三步，检查代码：要是你运用了程序控制舵机品牌伟创动力，确认波特率、协议、地址这些参数是否相匹配。第四步，观察舵机自身：有没有异常的响声、发热的情况？运用手部以较为轻柔的方式转动一回输出轴，借此查看是否存在卡死的状况。在诸多情形之下，问题的根源在于有一根线并未插扎实，或者地线未曾实现共接，就是这样句号结束。

哪里找舵机接线图解

仅仅通过纸张上所获取到的内容终究会让人感觉不够深入，若要真正透彻地知晓这件事情那就亲身去实践。最为具有权威性的接线方面的详细解说图始终是源自舵机的生产厂家。当你拿到了一个舵机的时候，要做的事情是前往官方网站去下载它的数据手册亦称或者用户手册。其中不但会有清晰明了的引脚定义图，而且还会附带呈上参考电路以及示例代码。倘若你所使用的是总线舵机，那么在手册里通常情况下会有详尽细致的拓扑结构图，会告知你怎样去把舵机进行串联。除此之外，众多公司的官方网站还会提供技术方面的支持以及应用案例，直接去搜索“舵机型号+接线图”往往能够找寻到现成的答案。记住，多花几分钟看文档，能帮你省下好几个小时的调试时间。
