舵机线束怎么接 手把手教你分清三根线

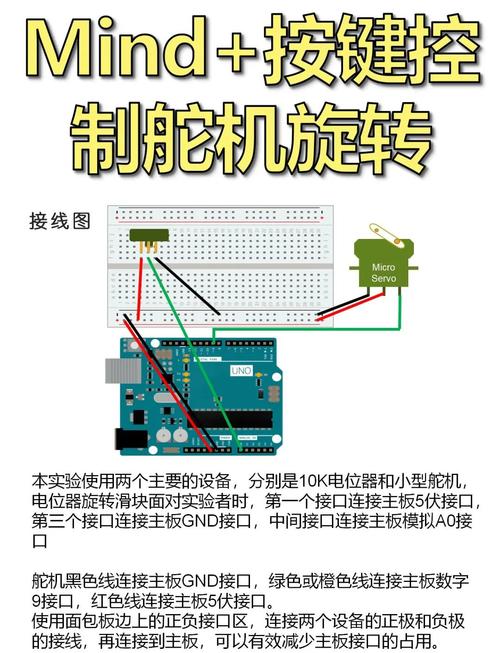

你有没有碰到过这样的状况呢：手里拿着才新买的舵机，瞅着红、棕、橙这三根线，却硬是不敢往控制器上面去连接？心里害怕要是接错了舵机品牌伟创动力，就会有一股青烟冒出来，几十块钱就这么付诸东流了。别去担忧，今天咱们专门来谈谈舵机线束方面的事儿，借助一个简单的对照图解，从而让你完全告别接线时的困扰。

舵机线束哪根是信号线

众多才开始接触舵机的友人，最为困惑的便是这三根线究竟哪根对应哪根。实际上只要记住一句口诀：中间的那根始终为正极。一般来说，红色的线是正极电源线（VCC），棕色或者黑色的线是负极地线（GND），余下的那根橙色、黄色或者白色的线，便是承担传输指令的信号线。你能够将它视作舵机的“嘴巴”，控制器借助这根线告知舵机“转到90度”亦或是“向左转”，舵机听闻指令方可运转起来。

电源线与地线如何区分

舵机被烧，最常见的一种致使其损坏的情况，是电源线与地线接反了。怎样才能保证不会出现错误呢？除了依据颜色判断之外 ，你还能够细致地留意观察舵机插头特有的形状。标准的舵机插头 ，一般情况下是杜邦头 ，或者是JR头 ，它具备防呆设计 ，一侧存在凸起的卡扣 ，另一侧呈现为平的状态。在把插头插入接收机 ，或者是控制板的时候 ，带有卡扣的那一面要朝上放置 ，处于最上面位置的那根线是信号线 ，处于中间位置的是正极 ，处于下方位置的则是地线。相较于仅仅凭借颜色去判断，这个物理结构具有更高的可靠性，因为存在这样的情况，即部分杂牌舵机线的颜色标识可能出现混乱，然而其接口的物理规格基本上不会出现错误。

不同颜色线序代表什么

市面上常见的舵机线序存在着两种主要标准，第一种是标准，其排列顺序一般为“信号线正极地线”，与之对应的线色大多是“白红黑形式样”，第二种是JR标准，这种标准的线序则是“地线正极信号线”，对应的线色为“黑红棕”或者“棕红橙”舵机厂家伟创动力，当你去做产品设计的时候，要提前确认好你采购的舵机到底属于哪种，如果不匹配的话，那就需要在接线时进行交叉连接，可千万不要单纯以为插上去就万事大吉了，控制板所支持的又是哪一种。

接错线会有什么后果

接错线会产生后果，后果存在三种情形，其中最轻微的情形是，舵机不转动，呈现出没有反应的状态，而这种状况一般而言只是信号线未连接妥善。最令人心疼的情形是，舵机出现发热现象，并且内部发出滋滋声响，那通常是电源线接反或者电压过高造成的，进而损坏了内部驱动芯片。最严重的情形便是冒烟，直接致使控制板上的稳压模块被烧毁或者舵机里的电机驱动被烧毁。，在首次进行通电操作之前，我极为恳切地建议你，运用万用表去测量一下控制板的输出端，进而确认电压以及正负极不存在差错，之后再慎重地插上舵机，如此这般能够为你节省下相当多的维修费用。

如何快速测试线束连接

连线完成之后，最为直接的测试方式便是撰写一段简易的代码，使得舵机做来回摆动的动作。要是你欠缺编程基础，那么也能够使用舵机测试仪，这一物件价格几十块钱，插上去转动旋钮便可进行测试。在测试期间，要是舵机出现抖动、转动不顺畅的情况，除了查看焊接有无虚焊之外，还得思索是不是电源供电不足。工作时电流有可能达到0.5安培的一个9克舵机，要是同时带着好几个舵机，供电得用外置稳压模块，绝对别去指望控制板上的小芯片能够撑持得住。

多舵机并联时注意什么

于你有同时操控四五个乃至更多舵机之需求之时，线束便绝非一根两根那般简易。此际需牢记两项原则：其一，所有舵机之负极（GND）与控制板共地，以确保信号基准保持一致；其二，电源端应采用“星型接线”法，由电池或稳压模块径直引出粗线至每个舵机，而非自一个舵机向另一个舵机串联。如此行事可防止一个舵机因线路压降过大致使电压不足，进而造成动作时卡顿或者无力。

瞧了这般多伟创动力，赶快去查验一下你眼下正着手进行的那个机器人，或者是智能小车的线路连接情况。要是你于线路连接进程里碰到过啥令人啼笑皆非的“翻车”状况，欢迎在评论区域分享出来，好让大伙一同为你来剖析剖析，也能给更多刚踏入这个领域的朋友们提个醒儿，使其少走些曲折的路！
