总线舵机怎么用？从接线到编程，手把手教你控制步骤

总线舵机使用全攻略：从连接、通信到编程控制

本文给出一套齐全的、可径直操作的总线舵机运用指南，不管您是机器人喜好者、自动化设备开发者，又或是工业项目工程师，经由本文，您将会能够系统地把握总线舵机的接线、通信协议配置、参数设定以及编程控制办法，达成单总线对多个舵机的精准控制。

一、核心操作路径：三步让总线舵机动起来

对于“总线舵机怎么用”这个问题，最直接、最高效的路径如下：

1. 有关硬件连接，要这般操作：把舵机的电源线（一般是红色的那种），它的地线（是棕色或者黑色的），还有信号线（通常是黄色、白色或者蓝色的），分别去连接到控制器的对应端口那里。而核心要点在于：多个舵机的信号线得并联在同一根总线上，电源则要依据舵机数量以及功率来进行单独供电。

2. 确定通信协议，要确认舵机所支持的那类通信协议，像是半双工串口UART、CAN总线这种，还要确认通信参数，也就是波特率、ID这些，这可是控制器与舵机进行“对话”时所使用的语言。

3. 发送控制指令，借助控制器，像单片机、上位机这样的，运用舵机协议格式，去发送数据包，此数据包涵盖目标舵机ID，还有控制指令，转动角度、速度这类的，以及校验码。

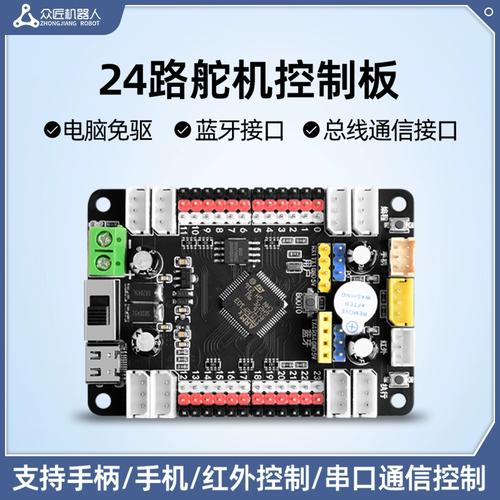

二、硬件连接：构建物理链路

第一步是成功控制的正确接线。总线舵机和传统PWM舵机存在最大区别，区别在于有一根信号线是所有舵机共用的。

关联元素 详尽操作以及要求 常见疑难与解决办法 |。

: : : |

舵机额定电压确认，像常见的6V、7.4V、12V、24V这些，要进行电压匹配，然后选用与之匹配的开关电源或者电池，电压若是过高，舵机就会被烧毁，要是过低，就无法正常工作或者扭矩不足，这就是电源连接方面的情况。

2. 功率处于充足状态：先对所有舵机峰值电流进行相加求和，借此保证电源能够供应出至少是总峰值电流1.5倍大小的功率。比如说，有5个峰值电流为2A的舵机，那么建议去选用15A以上的电源。

3. 连线的方式是，电源的正极也就是VCC以及负极也就是GND，要以并联的形式连接至所有的舵机。极为强烈地建议，要给每个单独的舵机或者每一组的舵机关联设置独立的电源线，以此来防止电流在单根的线上出现过大的电压降。 而问题在于，舵机在供电之后出现了 ”抖动“ 的情况或者是不受控制。

原因：通常是电源功率不足或电压不稳定导致。

解决办法是，更换功率更大的电源，或者，在电源输出的地方，并联一个大容量的电解电容，比如说，1000μF以上的那种，以此来进行稳压。

信号连接 1. 总线拓扑：把所有舵机的信号线，也就是 SIG、TX/RX 或者 CAN_H/CAN_L 这些，进行并联，之后连接到控制器的一个通信接口，像 UART、CAN 这样的。

2. 长度方面：当总线长度超出5米或者电磁环境繁杂的时候，串口通信要运用屏蔽双绞线，需在总线两端各自接入一个120Ω的终端电阻来消除信号反射；CAN总线就得使用双绞线，且要严格在两端接入120Ω终端电阻。 问题所在：通信处于不稳定状态伟创动力，指令有时灵活有时不灵活。

原因：信号线过长、无屏蔽或未加终端电阻导致信号干扰。

应对办法是，缩减信号线的长度距离，采用屏蔽线，且严格依照要求去安装终端电阻，用以解决问题。

有关接地方面，所有设备，也就是控制器、电源以及各舵机的GND都实现共地，这就意味着控制器GND、电源GND还有所有舵机GND需要连接到一块儿，以此形成统一的参考电位，然而存在问题啦，舵机不响应指令或者动作呈现异常。

原因：接地回路不完整，导致信号电平漂移。

解决：检查所有GND是否可靠连接。 |

三、通信协议与参数配置：建立通信规则

总线舵机不是那种即插即用的设施，一定得要先使得控制器以及舵机在“同一频道”上面进行通信。

1. 确定通信接口类型

名为UART也就是通用异步收发传输器的总线舵机被视为最常见的类型，它一般处于半双工模式之中，也就是发送以及接收无法同时开展，还得去确定它的通信引脚定义，宛如TX/RX是不是合并成为一根信号线。

有这样一种总线舵机，它被称作 CAN（控制器局域网），多见于工业或者高端机器人应用场景，具备抗干扰能力强的特性，通信距离远，稳定性还高，并且需要借助使用 CAN 收发器芯片来连接控制器。

2. 核心通信参数设置（以UART舵机为例）

在开始运用之前，要保证控制器的通信参数跟舵机全然相同。您能够借助商家所给予的调试软件或者特定指令进而更改舵机的初始参数。

四、控制指令与编程实现：发送操作命令

在硬件连接正确配置的情况下，并且通信参数也配置无误后，才能够通过编程来发送指令从而控制舵机。

案例：控制一个机器人手臂

要是您在组装一个由六个具备各自自由度的机器人手臂，其中运用了六个总线舵机这些舵机分别有着从 1 到 6 的不同 ID ，当您有让那个 ID 是 3 的肘关节舵机转到九十度位置的需求时，操作步骤是这样的：

1. 从舵机规格书那儿，或者数据手册之中，去查找协议，找到“角度控制指令”的数据包格式。

在此之中，角度参数是处于0至1000的数值，其适配0到300度的角度范畴。如此一来，90度所对应的参数是(90 / 300) * 1000 = 300，将其转换为十六进制是 0x01 0x2C。

2. 求算校验和，一般而言是除开帧头之外的所有字节的总和，像0x03（ID）加上0x03（指令）加上0x01加上0x2C所得结果为0x33，此校验和就是0x33。

3. 编写代码，在控制器之中编写代码，在STM32等控制器这里编写代码，发送指令数组。

// 示例：发送指令使ID为3的舵机转到90度
    byte [] = {0x55, 0x55, 0x03, 0x03, 0x01, 0x2C, 0x33};
    .write(, ());

借着循环去发送，包含不一样ID以及角度值的指令包，如此便能达成手臂各个关节的协调运动。

五、常见问题排查指南

于总线舵机运用期间之时，碰到问题乃为常态情形。以下即为最为常见的三类问题以及解决办法方案：

问题1：舵机完全无响应

排查步骤：

1. 检查所有电源线是否连接正确，电源指示灯是否亮起。

2. 用万用表测量舵机电源引脚，确认电压在额定范围内。

3. 检查控制器与舵机的GND是否共地。

4. 查证控制器的波特率、ID和舵机此刻的设置是不是相符。要是忘掉舵机ID，要借助调试软件经由“广播ID”（好似254）去重置或者扫描。

问题2：舵机响应混乱，不受控

排查步骤：

1. 存在ID冲突情况，需检查总线上是不是有两个或者更多舵机的ID是一样的，这属于最为常见的缘由，要借助调试软件逐个去确认并且对ID进行修改。

2. 信号出现干扰情况时，要去查看信号线，看其是不是存在过长的状况，或者是否是靠近大电流电缆了。接着可以试着去缩短线的长度，或者选择改用屏蔽线来处理。

3. 总线冲突，要是属于半双工UART这种情况，去查看代码之中，有没有在进行发送数据之后，随即把引脚或者模式转变为接收状态。

问题3：舵机动作卡顿或抖动

排查步骤：

1. 致使动作呈现无力状态的最为关键要素是供电存在不足情况，要留意在舵机开始动作那一刹那，电源指示灯会不会变得昏暗或者电压是不是会急剧下降，要是出现这种状况的话，那就马上更换具备更大功率的电源。

2. 机械干涉情况是这样的，要断开舵机跟机械结构之间的连接，然后进行空载测试。要是空载的时候状况正常，那就表明是机械结构出现了卡滞现象，这种情况下需要对安装情况或者负载进行调整。

3. 过低的控制指令频率：设想一下，那种控制循环极为迟缓的状况，致使指令发送呈现出不连贯的态势，如此的话舵机会产生抽动现象。对代码予以，进而提升指令发送的频率。

六、与行动建议

核心观点重申：成功使用总线舵机，关键在于三个闭环步骤：①构建稳定可靠的硬件连接（供电充足、信号清晰、共地完整）→ ②统一通信参数（波特率、ID、协议）→ ③按照协议格式准确发送控制指令。

行动建议：

1. 以单一舵机为起始原点：于着手构建复杂系统之前，一定要先连接一个舵机，从对修改ID、角度控制等基础指令予以操作开始，将通信链路彻底打通。此步骤的成功是所有后续工作得以开展的根基所在。

2. 擅长运用调试工具，向商家去索要或者下载专门的上位机调试软件，依靠PC直观地对舵机参数予以修改，发送指令，如此这般能够极为显著地提升调试效率，并且能够迅速排除硬件连接方面的问题。

3. 对 ID 以及线路开展系统性规划：于项目设计刚开始的时候，便规划好全部舵机的 ID 分配表伟创动力舵机，并且设计出清晰的电源线路图以及信号线路图，良好的前期规划能够避免后期 90%的“灵异”故障。

要是依照以上所给出的指南，那么您就将会能够充分地去发挥总线舵机所具有的集成度高、控制精准以及布线简洁这样的优势，从而高效地完成您自己的机器人或者自动化项目。
