当使用舵机时，常常会碰到这样疑问：舵机信号线该连接到哪里呀？对于此需直接给出结论，舵机的三根线里，信号线普遍就是橙色或者黄色，它得连接到控制器的有脉冲宽度调制功能的信号输出引脚，棕色或者黑色线是作为负极也就是地线的伟创动力，要连接到控制器的接地端，红色线是正极也就是电源线，要连接到控制器的5伏或者对应的电源正极。
不管是何种品牌，不论是什么型号的标准舵机，它的连接线颜色，与连接线功能，皆是遵循下面所讲的统一规范：
核心判断的方法是，中间的那一根线必然会是电源的正极，而且颜色显示为红色，深色的线也就是颜色表现为棕色或者黑色的线必定便是负极，而剩余下的具有一根颜色呈现为浅色的线，也就是颜色为橙色或者黄色的线从而就是信号线。

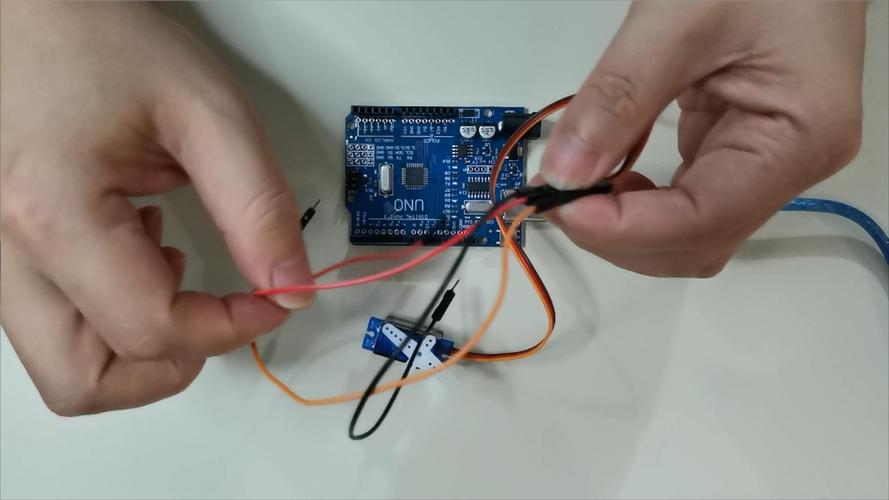

信号线，其颜色为橙色或者黄色，连接至任意一个PWM数字引脚，例如D9引脚或者D10引脚。
正极线（红色） → 5V引脚
负极线（棕色/黑色） → GND引脚
信号线，指向，GPIO里边的，具备PWM功能的引脚，像，还有。
正极线 → 5V引脚（或外部独立5V电源）
负极线 → GND引脚
重要提示，树莓派的GPIO引脚呈现3.3V逻辑电平，然而多数舵机被设计成5V逻辑，直接进行连接，有可能致使信号识别处于不稳定状态。是，使用逻辑电平转换模块，或者把舵机信号线经由1kΩ电阻来连接。
信号线，指向，支持PWM输出的定时器通道引脚，也就是像这个通道的第一个，引脚。
需要连接到正极线的，是5V或者3.3V的电压（这里要先去确认一下舵机工作的电压范围才行，大多数标准舵机的工作电压范围是4.8V到6.0V）。
负极线 → GND
把舵机的三根线，直接插入到驱动板的PWM通道插座，这个插座上面已经标注了S（信号），还有V+（正极），以及GND（负极），只要按照颜色进行对应插入，就可以了。
绝大多数接线故障源于供电不足，而非信号线接错。
一个真切平常事例：有一用户径直把中型舵机连至开发板的5V引脚，开发板借由USB供电。舵机一旦转动，开发板即刻重启。缘由是此舵机启动刹那电流超出1A，然而USB供电最大不过500mA。解决办法：把舵机红色线与棕色线连至外部5V 2A电源，唯有信号线接往开发板，问题得以解决。
要是舵机线缆颜色跟标准不相符，比如说全都是黑色这种情况，那就采用下面这种办法：
1. 万用表测量：
将万用表调至电阻档（200Ω档）
黑表笔固定，红表笔分别测三根线
与电机外壳或内部大面积极片导通的线 → 负极（地线）
有两根剩余着，去测量那与处在内部的功率管 （三极管 / 管）相连接的线 ，这条线是正极。
2. 拆解观察法（不推荐，仅作手段）：
负极线通常连接到电路板的大面积覆铜地
正极线通常连接到电解电容的正极引脚
3. 实测法（安全方式）：
将怀疑为负极的线接到GND
将怀疑为正极的线通过100Ω限流电阻接到5V
将那剩余下来的一根线，连接到5V的地方（仅做短暂触碰），要是舵机产生了转动现象，那么便能确认接线是正确无误的。
1. 查实电源能力：算出舵机数量，乘以单舵机最大电流，其中标准舵机大概为200mA至500mA之间，大扭矩舵机能够达到2A以上，以此保证电源总输出电流充足。
2. 第一步，要去接地线伟创动力舵机，把舵机的棕色或者黑色线，连接上控制器以及电源的GND，也就是进行共地操作。
3. 把红色线连接到5V电源正极，这是再接电源正极的操作。要是控制器通过USB供电，那么就需要把多个舵机的红色线接上外部电源。
4. 接信号线：将橙色/黄色线接到控制器的PWM引脚。
5. 开启电源进行测试，要写入设定好的固定角度程序，这个角度程序比如是九十度，之后需要去留意观察舵机是否能够转动到与之对应的位置。
舵机的信号线要连接到控制器的PWM引脚那儿，其正极需连接5V电源，负极一块接地，接线顺序是这样子的：先是接地点，接着是电源，才是信号。90%问题的根源在于供电不足，当舵机出现异常之时要优先对电源展开排查。首次接线的时候建议用独立的外部电源给舵机供电，仅仅把信号线跟控制器连接起来，如此便是最可靠、最安全的方案了。
