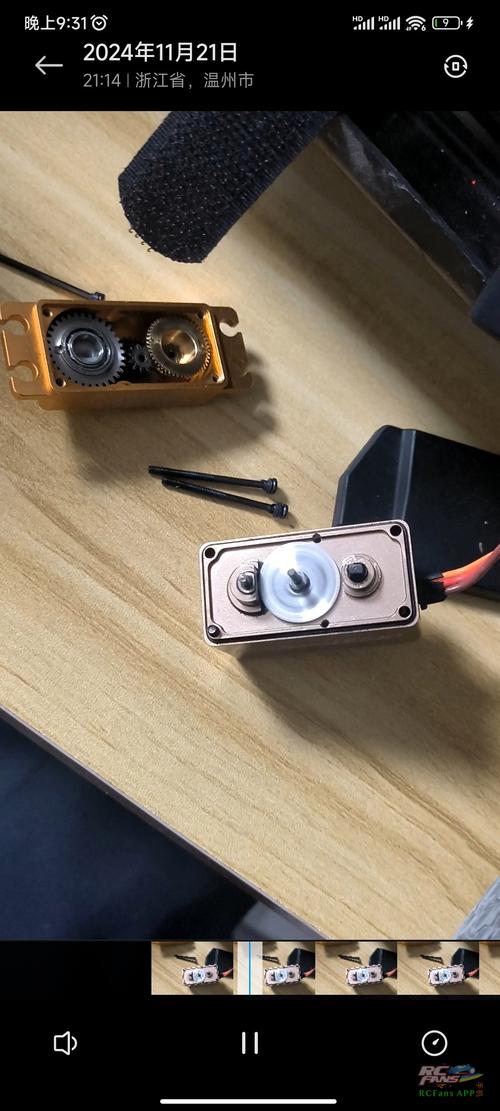

有不少人于使用舵机之际，皆会碰到这般现象，即刚给系统接通电源，舵机自身便会大幅度地转动一回，而后才停歇下来或者回归至正常位置。这可不是舵机出现损坏状况，而是由其内部的工作原理以及上电瞬间的信号状态一同予以决定的。下面径直给出最为常见的缘由以及与之相对应的处理办法。
一般由控制信号线（常常是白色或者黄色线）上的脉冲宽度（也就是PWM信号）来决定舵机的转动角度。在主控板（像、STM32等）刚刚接通电源的时候 ，I/O口在极短的时间之中处于高阻态或者默认高电平状态 ，这会给舵机发送一个“未知”的脉宽信号。当舵机检查到这个信号以后会马上驱动电机转到相应角度 ，一直到主控板完成初始化而且把I/O口设置成正确的输出模式并输出稳定信号后 ，舵机才会终止。整个流程一般持续几十至几百毫秒。
场景1：信号线悬空或未接下拉电阻
情况是这样，舵机那边的信号线，是直接跟主控板相连的，还有伟创动力，在主控板进行上电初始化以前，引脚的电平状态是没办法确定的！
确认：借助万用表去量测舵机信号引脚在刚刚上电的刹那针对地面的电压，要是电压从趋近于VCC（像5V那样）开端产生跳变，表明处于悬空状态。
克服：于信号线跟GND之间另外连接一个10kΩ下拉电阻，保障上电瞬间信号呈现为低电平，这低电平对应着最小脉宽，最小脉宽常理下就是0°位置。
场景2：主控板复位期间输出高电平
情况呈现为：在运用51单片机、STM32等芯片之际，于复位的这段时期当中，部分I/O口会默认处于高电平状态。
在setup()（或者main函数开头的地方），马上把舵机信号引脚设置成低电平输出，以此来编写最为简单的程序，然后观察上电之后转动幅度可有明显减小的情况，进行验证。
方法如下：其一，于舵机电源以及信号线之间增添一个不太复杂的“上电延迟电路”；其二，运用带有使能引脚的舵机驱动板。以此使得舵机，能够在系统处于稳定状态之后，才获取到有效的信号配置。
场景3：舵机内部电路设计差异
不同品牌的舵机伟创动力舵机，其对输入信号的响应速度存在差异，不同型号的舵机，同样对输入信号的响应速度有所不同，有这样的现象。部分模拟舵机，相较于数字舵机，更容易出现上电抖动的情况。
校验，更替一只具备相同规格然而却是不同批次的舵机去开展测试工作，要是现象显著不一样，那么这就是舵机的个体差异。
求解：于程序开始初始化之际，把舵机信号引脚设定为呈现低电平的状态，并且持续延迟100ms的时间长度，之后再去执行舵机库的()函数。就好比在之中：
(, );
(, LOW);
delay(100);
servo.();
按照以下步骤操作，可消除95%以上的上电误转问题：
1. 硬件方面：于舵机信号线跟GND之间，进行一个10kΩ电阻的焊接操作（要是运用面包板，直接将电阻插入就行）。
2. 在电源这一方面来说，要保证舵机所属的电源，也就是一般情况下为红线以及棕线或者黑线的部分，和主控板所使用的电源是共用同一个接地线路的，并且舵机所获得的供电是独立于主控板进行逻辑供电的那种情况，对于大电流的舵机而言还需要单独供应电力。
3. 软件方面：于程序起始之时（在任何别的代码之前），便把舵机信号引脚设定成低电平输出状态，且维持最少50ms，此后才去初始化舵机库或者发送首个有效的PWM信号。
4. 供电顺序是这样的：要是存在条件许可的状况，要给主控板供应电力，等到它达成初始化（比如说板载LED灭掉之后）条件之后，再来给舵机提供电力。
而不是，在主控板初始化函数里，比如setup()，马上就调用servo.()，却不先把引脚设置成低电平。
❌ 舵机的电源，跟主控板一块儿使用同一个LDO（也就是低压差稳压器），这件事致使在进行上电操作的时候，主控复位呈现出不可靠的状况。
❌ 信号线采用了过长的飞线情况（此飞线长度超过50cm），并且没有进行屏蔽操作 ，进而引入了干扰现象，最终导致舵机出现随机抖动状况。
完成上述改动后，按以下步骤测试：
1. 断开所有电源，等待10秒。
2. 再度进行上电操作，查看舵机是不是仍旧存在明显的转动情况（准许出现幅度小于5度的极为轻微的抖动现象，此为正常状况）。
3. 反复地通断电达10次，要是在这10次当中，有9次以上的情况是，舵机一直维持静止状态，或者仅仅存在那种肉眼难以察觉的微小动作，那么此刻问题就已经被解决了。
核心结论：舵机一旦通电就会转动一下，其根本缘由在于上电瞬间信号线电平处于不确定状态。最为有效且最直接的解决办法是，在信号线与地之间增添 10kΩ 下拉电阻，并且在程序初始化之前强制把信号引脚拉低。依照本文所给出的硬件、软件以及上电顺序这三步方案进行操作，便能够彻底消除这一现象。要是你的项目针对舵机起始位置存有严格要求，像机械臂那种，或者是云台那样的，那就一定要在电路设计阶段把下拉电阻加进去，这可是行业里的标准做法哦。
