舵机输出轴齿轮参数全解：齿数、模数与花键匹配指南

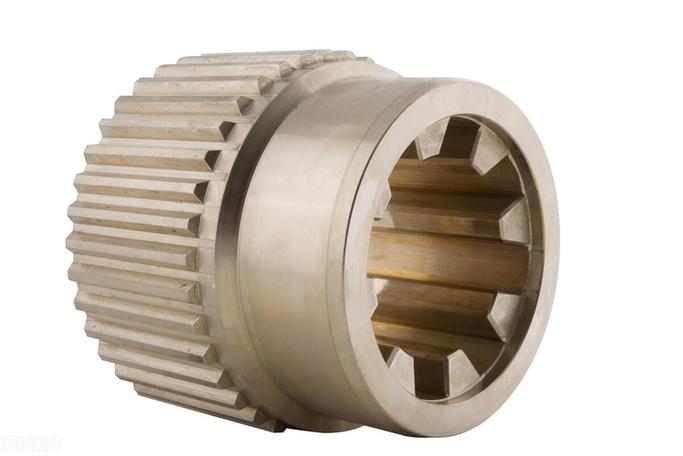

1. 齿数（T）—— 首要匹配依据

要采用怎样的方式进行相关的测量呢，是运用记号笔在齿物体的顶部位置涂抹颜色涂成色彩状，然后让其发生转动使其转动动作达至一整个圆周的完整转动，接着直接对齿牙的数量进行逐一清点计数；或者，运用放大镜来进行辅助配合，借助高光的作用，逐个齿牙地进行数量的计算统计。

常见规律：

20T：标准舵机（如常见模拟/数码舵机）

25T：另一主流标准（常见于日系品牌标准舵机）

多见于大扭矩无刷舵机（90kg级以上）的21T，多见于该类型之一的舵机还有23T伟创动力，另外还有24T，或者，特种机器人舵机也有上述这些情况。

容易出错之处在于，只要齿数相差1齿就没办法进行安装，要是强行去拧紧的话，那就会对花键或者舵机内部的齿轮造成损坏。

2. 模数（m）—— 齿形大小的判定

齿数相同情况下，负责确定齿之粗细的模数，其数值越大，齿就越显粗壮，进而传递扭矩也就越高。

测量方法：

① 用游标卡尺测量齿顶圆直径 \( d_a \)；

② 数出齿数 \( z \)；

三，将其代入公式，即m等于d_a除以z加二，这是压力角为二十度的标准齿形。

若齿顶圆直径是5.9毫米，齿数为20，那么 \( m = 5.9 / (20+2) \) 约等于0.268 —— 这个结果不正常，意味着测量存在错误或者属于非标情况；正确的示例为：当 \( d_a=11.0mm, z=20 \) 时得出 \( m=0.5 \)，当 \( d_a=13.2mm, z=20 \) 时得出 \( m=0.6 \)。

常见的值有，0.5模，此为20T标准舵机的，0.6模，这是25T或大扭矩舵机的，0.8模以及比0.8模高些，当属工业级大舵机的。

3. 压力角（α）—— 几乎固定但确认

舵机范畴之中压力角通通是20°，这跟机械行业的标准是相契合一模一样的。极个别的非标准产品也许会呈现出14.5°，不过基本上并不处于遥控或者机器人通常使用所用的范围里头。并不需要特意去进行测量，默认20°就行了。

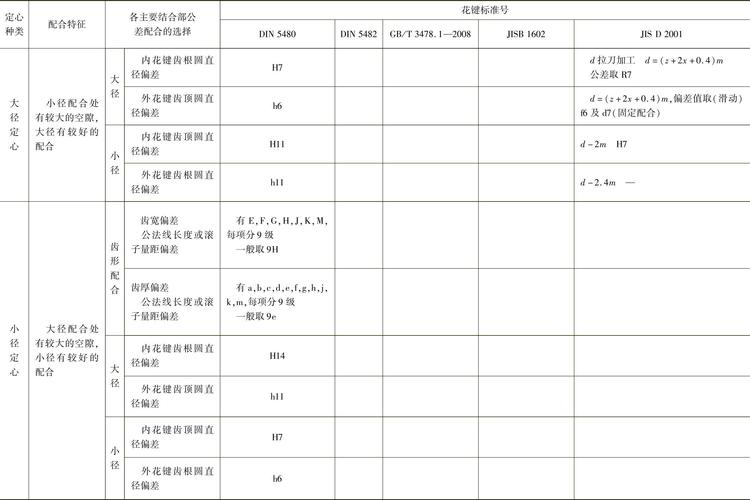

4. 输出轴直径与有效长度

直径：通常指花键齿顶圆直径。测量时使用卡尺跨齿顶测量。

常有数值为，4.9毫米，此对应20T，还有5.9毫米，其对应25T，另外有6.0毫米，这是21T与23T大扭矩时的数值。

有效长度是啥呢？指的是从舵机外壳端面到花键末端的那段长度，它会对舵盘固定螺丝的咬合深度产生影响。标准舵机的有效长度一般是4到6mm，而大扭矩舵机呢，其有效长度能够达到8到12mm。

✅ 正确步骤

1. 先数齿数：用放大镜清点输出轴齿数，写下来。

2. 再测直径：卡尺测量齿顶圆直径（不要量齿根）。

3. 对模数展开计算，借助公式 \( m = d_a/(z+2) \) 来加以验证，要是所获取的结果同0.5、0.6、0.8这类标准值较为接近，那么予以确认。

4. 开展舵盘的挑选工作，或者进行舵机的替换操作时，一定要保证新的舵机构其中有着与原来部件齿数完全相同的齿数，在模数方面也要做到与原件完全一样，轴径同样需要和原件契合得毫无差别。

5. 试装测试：舵盘应能顺畅滑入，无旷量，锁紧螺丝后无偏心。

❌ 常见错误

只凭“看着差不多”盲目购买舵机或舵盘。

用力拧紧不匹配的舵盘，导致花键滑丝或舵机输出轴断裂。

忽略模数只认齿数（齿数相同但模数不同也无法啮合）。

🔧 异常情况处理

存在无标准舵盘可供使用的状况，这种情况下，能够去购买通用可调式金属舵盘（多槽花键），亦能够采用联轴器进行转接。

有着未知参数的旧舵机，将旧舵盘切下，借助胶水临时性固定到新舵机的输出轴上，这仅用于非受力场景的测试，是不可有负载的。

特殊的齿数，像是23T、24T这样的，只能从原本的品牌那儿，或者专门的配件商那里采购对应的舵盘，通用的配件市场是不会提供的。
