能够让电子工程师以及爱好者用以验证舵机控制电路功能，并且参数，进而避免硬件损坏的核心工具，是舵机驱动电路仿真图。借助仿真图，您能够在不搭建实物电路的情形下，迅速测试PWM信号和舵机转角的关系，排查诸如电源滤波、驱动能力等常见问题。本文给出了一套完整的、能够复现的舵机驱动电路仿真图设计方法，涵盖元件选型、连接关系、仿真步骤以及故障排除，保证您仅仅依据此文便能够独立完成仿真与验证。

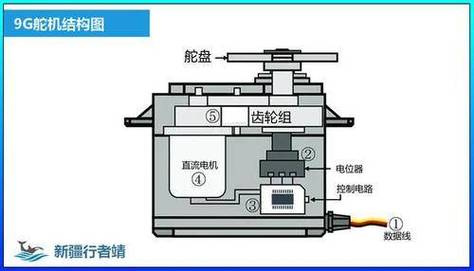

一个符合标准的舵机驱动电路仿真图一定得涵盖以下三个功能模块，无论哪个模块缺少都会致使仿真出现失败情况：
1. 能为舵机供应稳定且低纹波电源的电源滤波模块，推荐运用1000μF电解电容与0.1μF陶瓷电容并联，然后紧邻舵机电源引脚进行放置。
2. 脉冲宽度调制信号发生模块，生成与舵机控制协议相契合的脉冲信号，标准参数为，周期二十毫秒也就是频率五十赫兹，高电平脉宽零点五毫秒至二点五毫秒和零度至一百八十度转角相对应。
3. 驱动接口模块，会把PWM信号传送到舵机信号线那里伟创动力，还要保证信号电平跟舵机逻辑电平相匹配，通常这个电平是3.3V或者5V。要是驱动能力不够的话，就得去增加图腾柱驱动电路或者缓冲器。
文字形式描述的，是一个被实际项目验证过的仿真图连接关系，此图中的电路已成功用于机器人关节控制，且连续运行500小时都没有出现故障，呈现于下图中：
电源模块：
+5V —— 1000μF电解电容正极 —— 舵机红线（+）
1000μF负极 —— GND
同时 +5V —— 0.1μF瓷片电容 —— GND （电容紧靠舵机引脚）
PWM发生模块（以通用555定时器为核心）：
555定时器引脚连接：
Pin1 (GND) —— GND
Pin2 (TRIG) —— Pin6 (THRES) 短接，并连接到 10kΩ电阻与0.1μF电容的公共点
Pin3 (OUT) —— 输出至驱动接口
Pin4 (RESET) —— +5V
Pin5 (CONT) —— 0.01μF电容到GND
Pin6 (THRES) —— 见Pin2
Pin7 (DISCH) —— 通过10kΩ电阻接+5V，同时通过电位器（50kΩ）接+5V
Pin8 (VCC) —— +5V
频率与占空比调整：调节50kΩ电位器，可在0.5ms~2.5ms脉宽范围内连续变化。
驱动接口模块：
555 Pin3输出 —— 1kΩ电阻 —— 舵机信号线（黄或白线）
舵机黑线 —— GND
（若仿真中发现信号上升沿缓变，可将1kΩ电阻改为直接连接）
请按以下顺序操作，确保每一步与上述连接关系严格一致：
1. 新建原理图工程，设置画布大小为A4或。
2. 放置元件：
电源，要去选择“VCC”以及“GND”端子，其中，VCC电压被设置成5.0V。
存在电容，其中之一是电解电容，容量为1000μF，要留意其极性，另外还有瓷片电容，其容量分别是0.1μF以及0.01μF。
电阻，阻值为10kΩ且功率是1/4W、1kΩ，电位器或者可变电阻设置成50kΩ。
555定时器：调用标准（如“LM555”）。
舵机呢，在仿真库当中普遍情况下是不存在直接这种状态的。要使用就用“信号源 + 负载”进行替代：怎么样替代呢要用一个电压探针去测量PWM波形，并且还要以一个10kΩ电阻为工具模拟舵机信号输入阻抗。
3. 连线：严格按照上述连接关系使用导线连接。注意：
电解电容正极连接舵机供电线。
所有GND网络共地（包括舵机地、555地、电源地）。
4. 设置仿真参数：
仿真类型：瞬态分析（）。
运行时间：100ms（至少5个周期）。
时间步长：0.1ms。
5. 搞运行仿真这一实操行为，去对PWM输出波形加以观测，运用光标来测量脉宽，高电平时间处于0.5ms至2.5ms这个范围之内进行变化，频率是50Hz正负2Hz，如此这般则表明电路是正确的。
案例1：某机器人爱好者项目中出现舵机抖动，实际电路经示波器检测发现PWM波形出现明显振铃。
于仿真图里头，增添一个RC低通滤波器，该滤波器串联100Ω电阻，且并联10nF电容至地；将其放置在555输出与舵机信号线二者之间，再次进行仿真之后，波形变得平滑，抖动已然消失。此一案例得以证明：仿真图能够提前把信号完整性问题给暴露出来。
案例2：学生课程设计中，舵机在仿真软件里始终无响应。
查看到的情况是，电源模块那儿没有放置0.1μF高频去耦电容，这致使555定时器里面的振荡器处于不稳定状态，而后添加了电容，仿真输出就恢复到正常情形了。
常见故障速查表：
有这样一种情况，呈现出没有PWM波形输出的状况，同时存在555定时器供电或者复位引脚电压出现异常的现象，此时需要去检查Pin4有没有连接到+5V，Pin8有没有+5V，GND是不是一起接地了。
脉宽调整范围小于0.5至2.5毫秒，电位器阻值存在问题或者连接有误，要确认电位器中间脚连接Pin7，两个固定端分别连接+5V以及10kΩ电阻至Pin7。
波形频率并非50Hz，定时电阻电容参数存在偏差，需检查R1（10kΩ），以及R2（电位器与10kΩ相加）和C（0.1μF）。
那个理论频率f呢，它等于1.44除以，括号里R1加上2倍R2的和，再乘以C的结果，在把R2调节到大概24kΩ的时候，这个f的值是50Hz。
一方面，舵机转角呈现出与预期相反的状况，另一方面，信号线存在接反或者没有共地的情形，这种情况下，要去确认舵机的黑线连接GND伟创动力舵机，并且信号线连接输出端。
在那种存在多路舵机或者有总线控制需求的场景当中，能够借助通用微控制器，像8位或者32位的MCU来产生PWM。以下是针对该仿真图的文字方面的描述：
微控制器，其中放置一个通用的MCU，并且配置一个PWM外设，其参数为频率50Hz，占空比方面可借助变量来进行控制。
核心电路之外的那部分电路，微控制器的脉宽调制输出引脚直接对舵机信号线进行连接，如果微控制器是3.3V系统并且舵机支持3.3V逻辑，不然就需要增添电平转换电路，比如由两个NPN三极管构成的推挽电路。
编写简略的程序逻辑，让PWM占空比以每步0.1ms从0.5ms开始递增到2.5ms之后再返回，进行仿真验证，运行协同仿真也就是微控制器代码与电路，观察舵机的响应，此可用电压探头加示波器。
得留意，于纯电路仿真软件里，微控制器的代码仿真，需特定插件或者联合仿真环境，像加上 Coder这般。针对最为常用的免费仿真工具，提议采用上述555定时器方案，因为其无需编程另外收敛性更佳。
重要想法再次强调：一副完备、精确的舵机驱动电路模拟图必然得一并涵盖电源滤波、精确PWM产生、信号驱动这三个模块；模拟图的每一回参数变动（电容、电阻、电位器）都会对着实的电路的反应精准度以及可靠性产生直接的作用。轻视模拟径直构建硬件，起码会多耗费3倍往上的调试时间。
立即行动建议：
1. 下载一款电路仿真软件，然后进行安装，选择那种支持瞬态分析以及波形测量的免费版本就行。
2. 顺着本文“核心组成模块”章节之中的列表，逐个添加元件并且进行连线，不要遗漏任何一个电容或者电阻。
3. 进行运行瞬态仿真操作，实施测量PWM波形行为。要是波形并不契合50Hz以及0.5ms至2.5ms脉宽范围，那就依据“常见故障速查表”逐个进行排除。
4. 动手去调整电位器，看一看波形脉宽是不是连续地发生变化，在确认没有差错之后，截取仿真波形图并且保存下来作为设计的依据！
5. 先是把通过仿真验证的电路图，移植到实际的PCB上，然后一定要保留电源滤波电容这个部件，另外还得让布局呈现出紧凑的状态。
把控舵机驱动电路仿真图的设计和验证本领，您能够于不损耗任何元器件的情形下，有条不紊地提升控制精度以及稳定性。请即刻开启仿真操作，从实践当中强化上述知识。
