航舵机出现那种抖动的情况，这是好多无人机以及航模使用者常常会碰到的问题，其实吧，绝大多数的抖动是源自供电不足、信号受到干扰或者舵机内部在机械电气方面存在着磨损，经过系统性的排查，一般来讲能够在30分钟之内定位并且解决。
这儿有的是按照实际维修经历归纳出来的六个主要缘由以及对应的排查方式，此排列是依据发生频率依高至低而进行的。
存在这样的情况，有好多只舵机一块儿出现抖动现象伟创动力舵机，或者在推动油门之后抖动变得更加厉害，电池电压显示是正常的，然而在有负载的时候电压下降得显著。
典型案例呈现，有一位飞友，其固定翼飞机于地面测试之际，舵机呈现正常状态，然而起飞过后不久，舵面却开始出现不规则的抖动情况，最终导致飞机坠机。经过检查得以发现，原来是使用了老化的镍氢电池，该电池内阻过大，在大电流情形下，电压会骤降至舵机工作阈值以下。
解决步骤：
使用万用表或电池检测仪测量舵机工作时的实时电压。
更替成放电能力具备充足适宜性的全新电池，像那种锂电池就要保证其C数能够满足所有舵机峰值电流加到一起的这个总和，这确实是需要特别注意的，一定要确保无误呀！
在接收机的那一端，并联上一个具备大容量的电容，比如说电容的容量是2200μF/10V那么大，如此这般便能够在临时的状态下，起到缓解供电出现波动的作用。
出现这样一种状况，抖动呈现出没有规律的态势，并且，越是朝着电机靠近的时候，越是向着电调靠近的时候，越是朝着大电流线束靠近的时候，抖动愈发严重。
来看典型案例，有一架多旋翼无人机，它加长了舵机信号线，此后，舵机就出现了随机抖动的情况，后来把信号线放置得远离电源线，这个问题就消失了。
解决步骤：
检查舵机信号线是否与电源线、无刷电机线捆绑过紧。
使用双绞信号线或带屏蔽层的延长线，并确保屏蔽层单端接地。
要把高频干扰滤除掉，需在信号线上将磁环进行串联，而该磁环的阻抗大概是100Ω，于的情况下。
何种现象出现了呢，只见舵机于某一特定角度范围之内发生抖动，当用手轻轻触碰舵臂之时，抖动便停止了或者产生了改变，这便是当前呈现的状况。
举例来说，有这样一个具有代表性的事例，一台已经使用了两年时长的车模转向舵机，在处于中位这个位置的附近区域，持续不断地出现抖动的情况，之后将其拆开进行查看，结果发现电位器的碳膜已然被磨损出了沟槽。
解决步骤：
替换同型号舵机测试（最直接）。
倘若拥有维修的能力，能够把舵机拆卸开，使用精密电子清洁剂去喷洗电位器，要是磨损特别严重，那么就需要更换相同规格的电位器了（其阻值一般是5kΩ或者10kΩ）。
现象是，出现抖动，且伴随着异响，这种异响是咔哒声或者摩擦声，舵臂转动的时候不顺畅，有着周期性的阻力。
特定典型事例呈现：针对某一固定翼舵机，在炸机之后对其外壳予以修复，然而却并没有对残留的泥土碎屑展开清理，进而致使齿轮回程间隙出现异常状况，最终使得舵面持续不断地颤动。
解决步骤：
卸下舵臂，用手转动输出轴，感受是否有明显的卡滞或空转齿隙。
撕开舵机查看齿轮伟创动力，倘若齿尖有破损情况或者出现断齿现象那么就直接去更换整套金属齿轮（工程塑料齿轮的使用寿命一般是低于50小时的）。
清理任何异物，并在装配时涂抹少量塑料专用润滑脂。
表现情况为，在进行接收机或者飞控更换操作之后，出现了抖动现象，而原本的舵机，在其他设备之上，是处于正常状态的。
有这样一个典型案例，把一个模拟舵机连接到飞控上，这个飞控输出数字舵机模式，且该模式具备高刷新率大于300Hz的特点，发生的情况是，舵机发出尖锐声，并且还剧烈抖动。
解决步骤：
证实舵机种类，模拟舵机单单支持五十赫兹脉宽调制，数字舵机支持五十至三百三十三赫兹。
于飞控设置里，把对应通道的输出频率予以调整，使之成为舵机允许范围，模拟舵机此范围固定为50Hz。

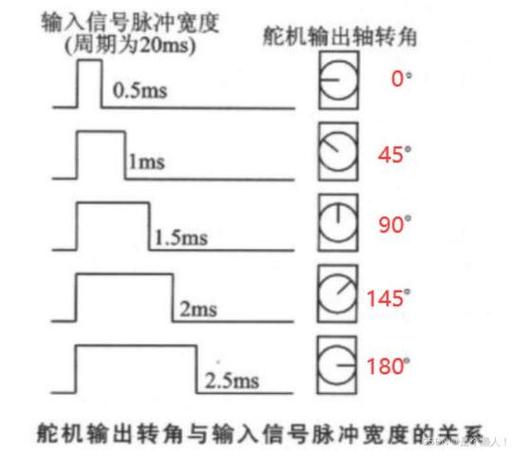

同时，检查一下PWM脉宽范围，看看是否匹配，其标准是1000 2000μs，而部分窄频舵机使用的范围是800 2200μs。
现象：舵机发热严重，抖动时无法保持位置，手推舵臂无阻力。
具有代表性的案例呈现为，一只配备金属齿的数字舵机，于正常飞行了十几个起落之后，开始出现抖动现象，将其拆开此际能够发现存在这样的状况，即无刷电机之中的一个霍尔传感器出现了虚焊的情况。
解决步骤：
闻是否有烧焦味，检查电路板有无明显烧毁元件。
用另一只已知正常的舵机替换，若抖动消失，则原舵机内部损坏。
电机故障（有刷舵机碳刷耗尽）通常直接更换舵机比维修更经济。
一开始的那一步（时长为五分钟）：运用的是替换法来进行测试，具体做法是，将一个已经明确知道是正常状态的舵机，换到同一个通道上去，要是换完之后，舵机依旧出现抖动的情况，那就表明问题出在供电方面或者信号上；要是换完之后舵机不抖动了，那就说明原来那个舵机存在内部故障。
第二步骤（时长为十分钟）：运用稳压电源或者充满电量的高C数电池，单独为接收机供应电力，以此排除电源方面存在的问题。
流程中的第三步，此步骤时长为10分钟，需对所有的舵机线进行检查，同时要检查延长线以及接头，还要重新去布置线路，让线路远离存在干扰的源头，在必要的情况下添加磁环。
第四步（5分钟）：若以上均无效，直接更换抖动舵机。
其核心结论为，百分之九十的航舵机抖动是由供电不足以及信号干扰所引发的，而剩余的百分之十才属于舵机本身硬件出现损坏的情况。不要在第一时间就去怀疑舵机的质量，起初从供电系统以及布线方面展开排查，往往付出零成本便能够将问题解决掉。
